제품 소개
TBCG5는 기본 주파수를 200MHz, 100MHz, 50MHz로 바꿀 수 있는 범용 하모닉 콤 제너레이터입니다. 3GHz까지 평탄한 콤 스펙트럼을 만들며 8GHz까지 사용할 수 있고, 후면 USB-C로 전원을 공급합니다. 케이블 공진, 차폐 효과, 필터, 크로스토크, EMC 시험 셋업 측정에 쓰는 다목적 실험실 도구입니다.
RIGOL 제품 선택 가이드
(, 0KB)
TBCG5_Manual_EN
(pdf, 0KB)
TBCG5 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBCG1 Radiating Comb Generators 방사형 콤 제너레이터 25MHz / 100MHz (복사 방출 셋업 점검용) |
 TEKBOX TBCG2 Comb Generator/Frequency Multiplier 콤 제너레이터 겸 주파수 체배기 (1MHz~2.5GHz) |
 TEKBOX TBCG3-CN Comb Generator 콤 제너레이터 (전도 방출 셋업 점검용) |
 TEKBOX TBCG3-RN2 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 증폭기 스위치 포함) |
 TEKBOX TBCG3-RN6 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 6GHz) |
 TEKBOX TBCG4 General Purpose Comb Generator 범용 콤 제너레이터 (5/10/20MHz, 1GHz까지) |
 TEKBOX TBCG5 General Purpose Comb Generator 범용 콤 제너레이터 (50/100/200MHz, 3GHz까지) |
|
|---|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | In stock | |
| 기본 주파수 | 25 MHz / 100 MHz | 입력 1 MHz ~ 350 MHz (외부 구동) | 100 kHz / 500 kHz / 1 MHz / 5 MHz / 10 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 20 MHz (슬라이드 스위치) | 50 / 100 / 200 MHz (슬라이드 스위치) | |
| 콤 스펙트럼 범위 | 30 MHz ~ 6 GHz | 1 MHz ~ 2.5 GHz | ~ 1.5 GHz | 5 MHz ~ 3 GHz (앰프 ON/OFF) | 5 MHz ~ 6 GHz | 5 MHz ~ 1 GHz | 5 MHz ~ 3 GHz (8 GHz까지 사용 가능) | |
| 전원 | 9V 건전지 (80 / 175 mA) | 패시브 (전원 불필요) | AA NiMH ×4 (70 mA) | AA NiMH ×6 (96 / 181 mA) | AA NiMH ×6 (91 mA) | USB-C (120 mA) | USB-C (120 mA) | |
| 종류/용도 | 방사형 (내장 안테나) | 패시브 SRD (체배기) | 전도 방출 셋업 점검용 (N 출력) | 복사 방출 셋업 점검용 (20 dB 앰프 포함) | 복사 방출 셋업 점검용 (6 GHz) | 범용 (SMA 출력) | 범용 (SMA 출력) |

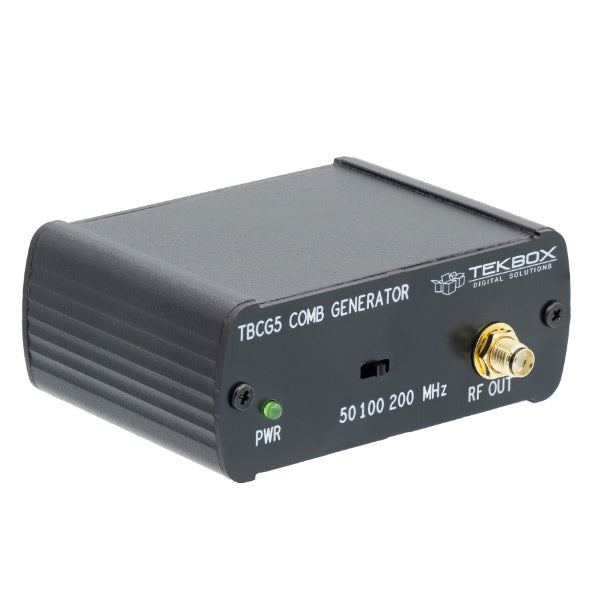

TBCG5 범용 콤 제너레이터 (3 GHz)
이런 때 사용합니다
- 케이블 공진·차폐 효과·필터·크로스토크 측정
- 광대역 RF 신호원 / 빠른 상승 시간의 좁은 펄스원
주요 특징

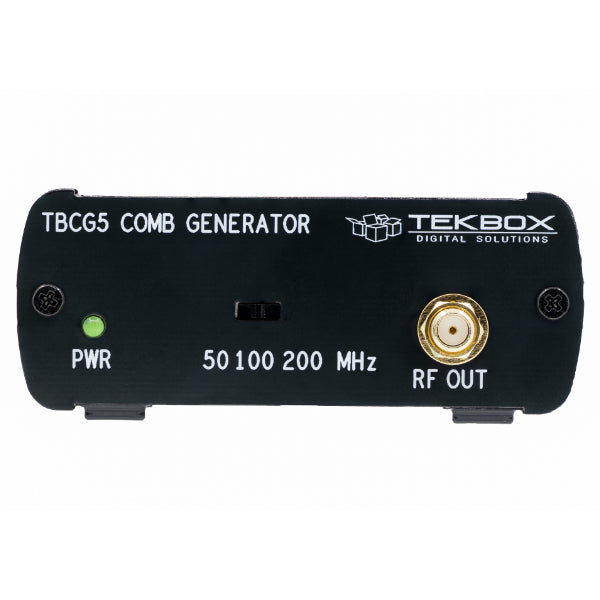

- 기본 주파수 전환 – 전면 슬라이드 스위치
- USB-C 전원, 120 mA
- 상승 시간 < 150 ps, 8GHz까지 사용 가능
주요 사양
| 항목 | 사양 |
|---|---|
| 기본 주파수 | 50 MHz, 100 MHz, 200 MHz, selected via slide-switch on front panel |
| 특성 콤 스펙트럼 | 5 MHz – 3 GHz |
| 출력 진폭 (200 MHz 콤) | – 5 dBm +/- 3 dB (above 6 th harmonic), typ. |
| 출력 진폭 (100 MHz 콤) | – 10 dBm +/- 3 dB (above 6 th harmonic), typ. |
| 출력 진폭 (50 MHz 콤) | – 20 dBm +/- 3 dB (above 6 th harmonic), typ. |
| 스펙트럼 평탄도 (50 MHz ~ 3 GHz) | < 10 dB typ. (for spectral lines above the 6th harmonic) |
| 펄스 상승 시간 | < 150 ps |
| 출력 | 50 Ohm, SMA female |
| 전원 | USB C |
| 소비 전류 | 120 mA |
| 크기 (L x W x H) | 56 mm x 81mm x 33 mm |
| 무게 | 95g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
