TBCG3-CN은 주로 전도 방출 측정 셋업을 점검하기 위한 콤 제너레이터입니다. LISN이 올바르게 동작하는지, 셋업과 스펙트럼 분석기 설정이 맞는지 확인하는 데 쓸 수 있습니다. 로터리 스위치로 5가지 고정 콤 주파수와 5kHz ~ 300MHz 외부 여기 입력을 선택합니다.
RIGOL 제품 선택 가이드
(, 0KB)
TBCG3-CN_Manual_EN
(pdf, 0KB)
TBCG3-CN User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBCG1 Radiating Comb Generators 방사형 콤 제너레이터 25MHz / 100MHz (복사 방출 셋업 점검용) |
 TEKBOX TBCG2 Comb Generator/Frequency Multiplier 콤 제너레이터 겸 주파수 체배기 (1MHz~2.5GHz) |
 TEKBOX TBCG3-CN Comb Generator 콤 제너레이터 (전도 방출 셋업 점검용) |
 TEKBOX TBCG3-RN2 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 증폭기 스위치 포함) |
 TEKBOX TBCG3-RN6 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 6GHz) |
 TEKBOX TBCG4 General Purpose Comb Generator 범용 콤 제너레이터 (5/10/20MHz, 1GHz까지) |
 TEKBOX TBCG5 General Purpose Comb Generator 범용 콤 제너레이터 (50/100/200MHz, 3GHz까지) |
|
|---|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | In stock | |
| 기본 주파수 | 25 MHz / 100 MHz | 입력 1 MHz ~ 350 MHz (외부 구동) | 100 kHz / 500 kHz / 1 MHz / 5 MHz / 10 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 20 MHz (슬라이드 스위치) | 50 / 100 / 200 MHz (슬라이드 스위치) | |
| 콤 스펙트럼 범위 | 30 MHz ~ 6 GHz | 1 MHz ~ 2.5 GHz | ~ 1.5 GHz | 5 MHz ~ 3 GHz (앰프 ON/OFF) | 5 MHz ~ 6 GHz | 5 MHz ~ 1 GHz | 5 MHz ~ 3 GHz (8 GHz까지 사용 가능) | |
| 전원 | 9V 건전지 (80 / 175 mA) | 패시브 (전원 불필요) | AA NiMH ×4 (70 mA) | AA NiMH ×6 (96 / 181 mA) | AA NiMH ×6 (91 mA) | USB-C (120 mA) | USB-C (120 mA) | |
| 종류/용도 | 방사형 (내장 안테나) | 패시브 SRD (체배기) | 전도 방출 셋업 점검용 (N 출력) | 복사 방출 셋업 점검용 (20 dB 앰프 포함) | 복사 방출 셋업 점검용 (6 GHz) | 범용 (SMA 출력) | 범용 (SMA 출력) |

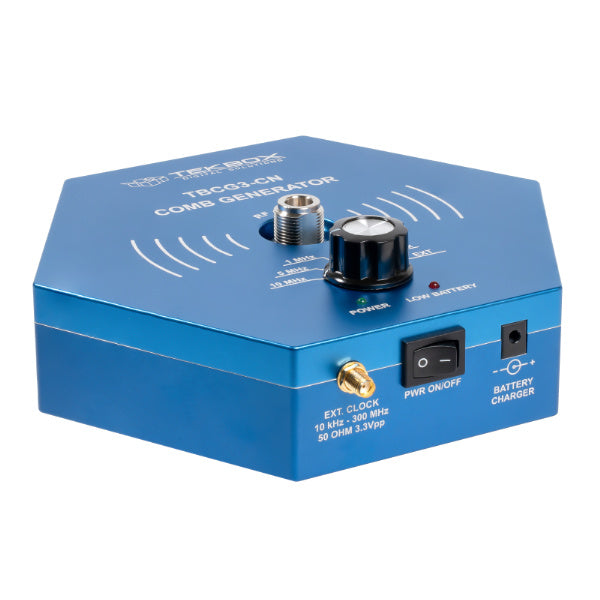

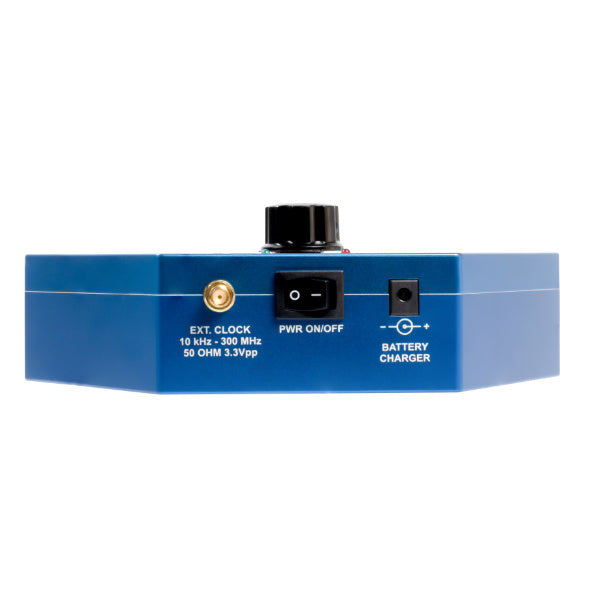

TBCG3-CN 콤 제너레이터 (전도 방출 셋업 점검용)
이런 때 사용합니다

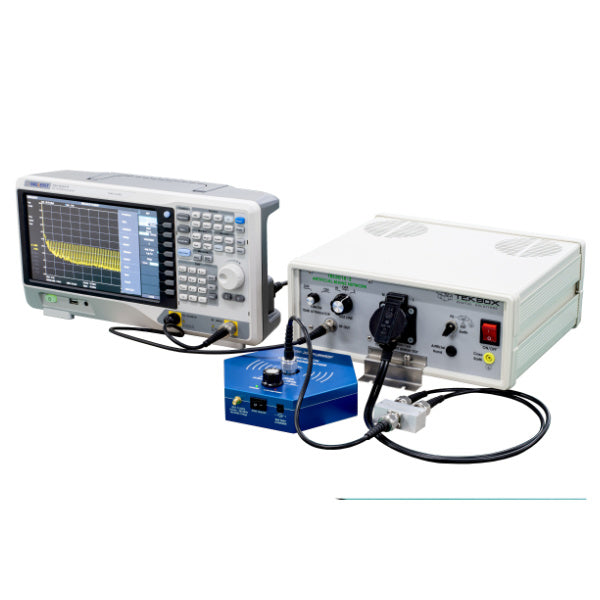

- 전도 방출 셋업 검증 – LISN, 케이블, 분석기 설정 확인
- 국가별 어댑터 케이블로 (전원을 끈) LISN의 DUT 소켓에 꽂아 사용
주요 특징
- 고정 콤 주파수 100 kHz / 500 kHz / 1 MHz / 5 MHz / 10 MHz, 외부 여기 입력 5 kHz ~ 300 MHz
- AA NiMH 4개 구동, 외부 충전기 포함, 알루미늄 절삭 하우징(1/4″ 나사)
경고 – 전원이 연결된 LISN에는 콤 제너레이터나 콤 제너레이터 어댑터 케이블을 절대 연결하지 마세요. 감전으로 생명이 위험할 수 있습니다. 어댑터 케이블을 DUT/EUT 소켓에 연결하기 전에 반드시 LISN 뒷면의 전원(메인) 커넥터를 먼저 분리하세요. 어댑터 케이블을 전원 콘센트에 꽂는 것도 절대 금지입니다.
주요 사양
| 항목 | 사양 |
|---|---|
| 지정 대역폭 | 1.5 GHz |
| 콤 스펙트럼 평탄도 | 8 dB typically (above 6th harmonic) |
| 출력 임피던스 | 50 Ohm |
| 출력 전력 | 66 dBµV @ 10 MHz f comb ; decreasing 6 dB with every fcomb /2 |
| 진폭 안정도 | < 0.2 dB; <0.1 dB after 15 minutes |
| 에이징 | < 0.5 dB over 12 months |
| 출력 커넥터 | N-female |
| 선택 가능한 고정 콤 주파수 | 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz |
| 주파수 안정도 | 50 ppm |
| 외부 여기 입력 | 5 kHz – 300 MHz @ square input signal; 3.3 Vpp max; 100 kHz – 300 MHz @ sinus input signal; 3.3 Vpp max |
| 입력 임피던스 / 커넥터 | 50 Ohm / SMA-female |
| 소비 전류 | 70 mA |
| 표시 | Power On LED, Low Battery LED |
| 전원 | 4 x AA NiMH (e.g. Varta Mignon 2700, not supplied) |
| 충전기 | external; Ansmann ACS310 |
| 동작 시간 | battery capacity / 70 mA |
| 동작 온도 | -20°C to +45 °C |
| 하우징 | diameter 180 mm, height 60 mm |
| 무게 | 1250 g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
