안테나
12개 결과 모두 표시
-
악세서리, 안테나

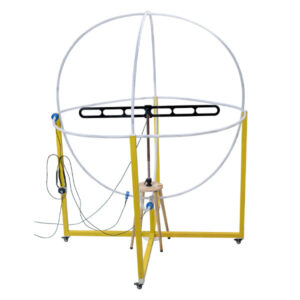

TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15)
- 용도: 조명기기의 자기장 방출 측정 – CISPR 16-1-4, CISPR 15 / EN 55015
- 구성: 직경 2m 직교 3중 루프(X/Y/Z), 총 높이 2.5m의 경량 중공 WPC 프레임
- 주파수 범위: 9 kHz ~ 30 MHz
- RF 트랜스듀서(TBCCP1-2K70 × 3) 전달 임피던스 0 dBΩ (1V/A)
- 동축 케이블, 페라이트 클램프, 수동 동축 스위치, 쿼드팟·목재 DUT 지지판 포함
- 크기 2062 × 2062 × 2547 mm, 무게 25 kg
SKU: TBLLA-2M -
악세서리, 안테나

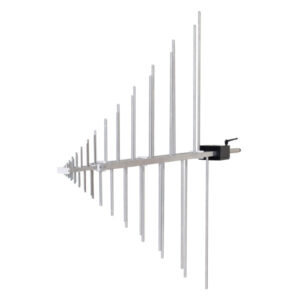

TEKBOX TBMA11 130 MHz – 6000 MHz Logarithmic Periodic Measurement Antenna 로그 주기 안테나 6GHz
- 용도: 복사 방출 측정
- 종류: 로그 주기, 130 MHz ~ 6000 MHz
- VSWR < 2.1:1 (평균 1.45:1), 안테나 계수(3m) 7 ~ 41 dB/m, 게인 4 ~ 8.5 dBi
- 최대 연속 입력 전력 130 W, 50 Ω, N(암)
- 22mm 마운트 샤프트(삼각대 TBTP5, 마운트 어댑터 TBMA8-PAT 옵션), 휴대 케이스 포함
- 크기 1296 × 1140 × 100 mm, 무게 3.3 kg
SKU: TBMA11 -
악세서리, 안테나

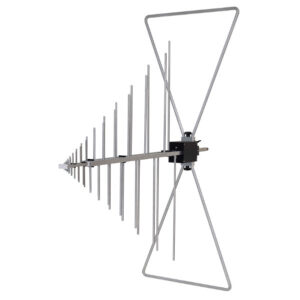

TEKBOX TBMA12 30 MHz – 6000 MHz Hybrid Measurement Antenna 하이브리드 안테나 6GHz EMC 복사 방출
- 용도: 복사 방출 측정 – 바이코니컬 + 로그 주기 조합으로 30 MHz ~ 6 GHz를 한 대로
- 종류: 하이브리드, 30 MHz ~ 6000 MHz
- VSWR < 3 (f > 75 MHz), 안테나 계수(3m) 7 ~ 41 dB/m
- 3dB 빔폭: E면 47°, H면 85.7°
- 최대 연속 입력 전력 130 W, 50 Ω, N(암), 삼각형 보타이 소자 2개 포함
- 크기 1346 × 1504 × 558 mm, 무게 6.9 kg
SKU: TBMA12 -
악세서리, 안테나

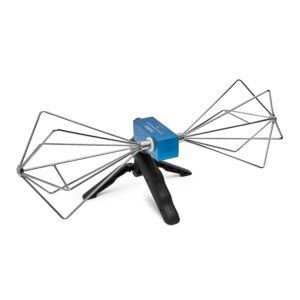

TEKBOX TBMA1B Biconical Antenna 바이코니컬 안테나 30MHz~3GHz EMC 복사 방출 사전시험
- 용도: EMC 복사 방출 사전시험, 규정된 전계 세기 발생
- 종류: 패시브 바이코니컬, 주파수 범위 30 MHz ~ 3000 MHz
- 안테나 계수(3m) 17.24 ~ 51.20 dB/m, 아이소트로픽 게인 -38.46 ~ 1 dBi
- 최대 연속 입력 전력 2W, 임피던스 50 Ω, N(암) 커넥터
- 알루미늄 휴대 케이스 + 권총형(pistol-grip) 삼각대 포함, 1/4″ 나사
- 크기 430.73 × 163.08 × 138.79 mm, 무게 0.46 kg
SKU: TBMA1B -
악세서리, 안테나

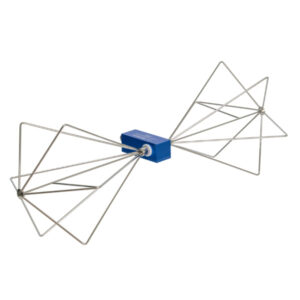

TEKBOX TBMA1C Biconical Antenna 바이코니컬 안테나 20MHz~1GHz EMC 복사 방출 사전시험
- 용도: EMC 복사 방출 사전시험, 규정된 전계 세기 발생
- 종류: 패시브 바이코니컬
- 주파수 범위: 최적 20 ~ 700 MHz, 특성 확인 20 ~ 1000 MHz
- VSWR < 2.66 (f > 200 MHz), 안테나 계수(3m) 14.19 ~ 40.56 dB/m
- 최대 연속 입력 전력 2W, 50 Ω, N(암)
- 안테나 605 × 235 × 203 mm, 0.58 kg / 휴대 케이스 4.4 kg
SKU: TBMA1C -
악세서리, 안테나

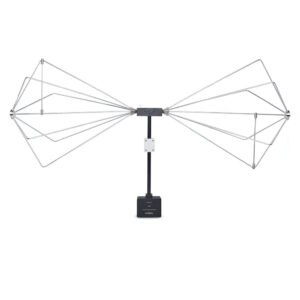

TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험
- 용도: EMC 복사 방출 시험, 규정된 전계 세기 발생 – 사내 사전시험에 적합
- 종류: 패시브 바이코니컬, 30 MHz ~ 300 MHz
- 스테인리스 소자(용접 없이 그럽 스크류로 체결 – 분해·보관·운반 용이)
- 1:4 밸룬, 최대 연속 입력 전력 100 W, 50 Ω, N(암)
- 아이소트로픽 게인 -12.51 ~ 0.55 dBi, 안테나 계수 10.8 ~ 26.3 dB/m
- 적용 규격: FCC, CISPR, SAE, RTCA-DO-160, MIL-STD-461 등
SKU: TBMA2 -
악세서리, 안테나

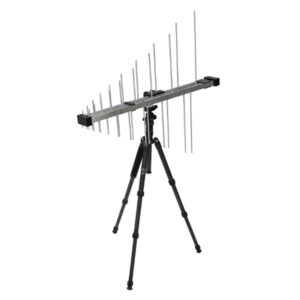

TEKBOX TBMA3 Log Periodic Antenna 로그 주기 안테나 250MHz~1.3GHz EMC 복사 방출 사전시험
- 용도: 복사 노이즈 EMC 사전시험 – CISPR 16에서 300MHz~1GHz 대역에 로그 주기 안테나 지정
- 종류: 로그 주기, 250 MHz ~ 1300 MHz
- 게인 6 dBi ± 1.5 dB, 안테나 계수 14.2 ~ 27.5 dB/m
- VSWR < 1.95:1 (평균 1.35:1), 최대 입력 100 W, 50 Ω, N(암)
- 안테나 브래킷·마운트 어댑터(1/4″ 나사)·휴대 케이스 포함
- 크기 749 × 863 mm, 무게 1.78 kg
SKU: TBMA3 -
악세서리, 안테나

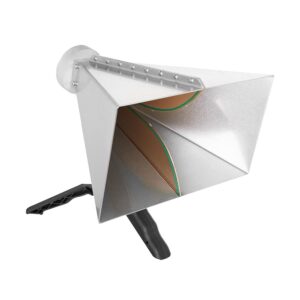

TEKBOX TBMA4 Double Ridge Horn Antenna 더블 리지 혼 안테나 1GHz~8GHz EMC 복사 방출 사전시험
- 용도: 1 GHz 이상 복사 노이즈 EMC 사전시험, 규정된 전계 세기 발생
- 종류: 더블 리지 혼, 1 GHz ~ 8 GHz
- 게인 6 ~ 14 dBi, 안테나 계수 24 ~ 43 dB/m, 전후방비 평균 20 dB
- VSWR < 3:1 (평균 < 2:1), 최대 입력 100 W, 50 Ω, N(암)
- 권총형(pistol-grip) 삼각대 포함, 1/4″ 나사 + 인덱스 후면 플랜지
- 크기 241 × 153 × 214 mm, 무게 1.4 kg
SKU: TBMA4 -
악세서리, 안테나

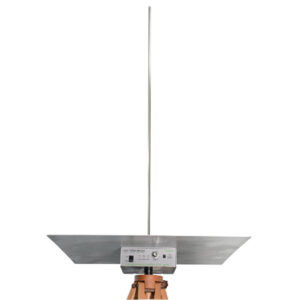

TEKBOX TBMA5B Active Monopole Antenna 액티브 모노폴 안테나 9kHz~30MHz (CISPR 16, CISPR 25, MIL-STD-461G)
악세서리, 안테나TEKBOX TBMA5B Active Monopole Antenna 액티브 모노폴 안테나 9kHz~30MHz (CISPR 16, CISPR 25, MIL-STD-461G)
- 용도: 9 kHz ~ 30 MHz 복사 방출 측정 – CISPR 16, CISPR 25, MIL-STD-461G
- 로드 높이 104 cm, 전기장 안테나 계수 +5 ~ +7 dB/m (typ.)
- 다이내믹 레인지 117 dB @ 10 MHz (9 kHz RBW, AVG)
- 임피던스 컨버터 + 60 × 60 cm 접지판 + 표준 10pF 교정 어댑터 포함
- 배터리: NiMH AA × 12 (별도), 최대 약 20시간 사용
- 출력 커넥터 N(암), 1/4″ 삼각대 나사
SKU: TBMA5B -
악세서리, 안테나

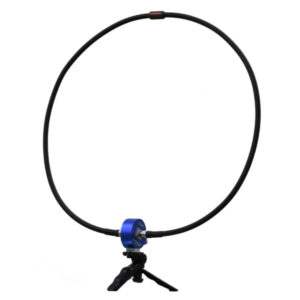

TEKBOX TBMA6-P Passive Loop Antenna 패시브 루프 안테나 9kHz~30MHz (CISPR 16)
- 용도: 9 kHz ~ 30 MHz 복사 방출(자기장) 측정 – CISPR 16
- 직경 60 cm 루프, 무게 800 g
- 자기장 안테나 계수 -20 dB/Ωm @ 30 MHz (typ.), 전기장 안테나 계수 31.5 dB/m @ 30 MHz (typ.)
- 감도 -24 dBµA/m @ 30 MHz
- 물결무늬 슬롯 동축 케이블 루프 – 다양한 루프 직경으로 사용 가능(30 cm 루프용 케이블은 별도 옵션)
- N(암) 커넥터, 1/4″ 삼각대 나사
SKU: TBMA6-P -
악세서리, 안테나

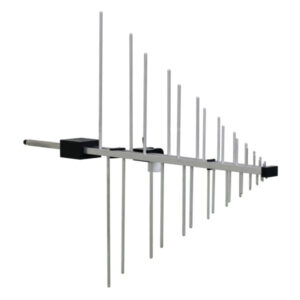

TEKBOX TBMA7 150 MHz 3000 MHz Log Periodic Measurement Antenna 로그 주기 안테나 EMC 복사 방출 사전시험
- 용도: 복사 노이즈 EMC 사전시험
- 종류: 로그 주기, 150 MHz ~ 3000 MHz
- VSWR < 2.1:1 (평균 1.3:1), 안테나 계수(3m) 10 ~ 34 dB/m, 게인 1.5 ~ 8 dBi
- 최대 연속 입력 전력 130 W, 50 Ω, N(암)
- 무게 중심 위치의 틸트 어댑터(1/4″ 나사, 22mm 마운트 샤프트), 안테나 브래킷·휴대 케이스 포함
- 크기 1133 × 940 × 100 mm, 무게 2.9 kg
SKU: TBMA7 -
악세서리, 안테나

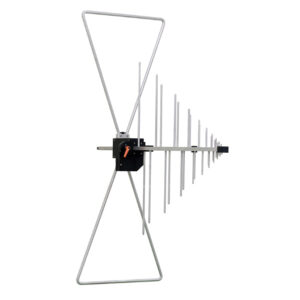

TEKBOX TBMA8 30 MHz – 3000 MHz Hybrid Measurement Antenna 하이브리드 안테나 EMC 복사 방출 사전시험
- 용도: 복사 방출 EMC 사전시험 – 바이코니컬 + 로그 주기 조합으로 30 MHz ~ 3 GHz를 한 대로
- 종류: 하이브리드, 30 MHz ~ 3000 MHz
- VSWR < 2.1 (f > 80 MHz), 안테나 계수(3m) 8 ~ 34 dB/m, 게인 -15 ~ 8 dBi
- 최대 연속 입력 전력 130 W, 50 Ω, N(암), 삼각형 보타이 소자 2개 포함
- 22mm 마운트 샤프트(틸트 마운트·삼각대는 옵션), 휴대 케이스 포함
- 크기 1504 × 1183 × 558 mm, 무게 6.7 kg
SKU: TBMA8
