제품 소개
TBMA12는 복사 방출 측정용으로 합리적인 가격의 하이브리드 측정 안테나입니다. 바이코니컬 안테나와 로그 주기 안테나를 조합해 30MHz ~ 6GHz를 한 대로 덮으며, 하이브리드 안테나의 전형적인 VSWR과 안테나 계수를 가집니다.
악세서리, 안테나
TEKBOX TBMA12 30 MHz – 6000 MHz Hybrid Measurement Antenna 하이브리드 안테나 6GHz EMC 복사 방출
- 용도: 복사 방출 측정 – 바이코니컬 + 로그 주기 조합으로 30 MHz ~ 6 GHz를 한 대로
- 종류: 하이브리드, 30 MHz ~ 6000 MHz
- VSWR < 3 (f > 75 MHz), 안테나 계수(3m) 7 ~ 41 dB/m
- 3dB 빔폭: E면 47°, H면 85.7°
- 최대 연속 입력 전력 130 W, 50 Ω, N(암), 삼각형 보타이 소자 2개 포함
- 크기 1346 × 1504 × 558 mm, 무게 6.9 kg
RIGOL 제품 선택 가이드
(, 0KB)
TBMA12_Manual_EN
(pdf, 0KB)
TBMA12 Hybrid Antenna Manual (Tekbox)
제품비교하기 |
 TEKBOX TBMA3 Log Periodic Antenna 로그 주기 안테나 250MHz~1.3GHz EMC 복사 방출 사전시험 |
 TEKBOX TBMA7 150 MHz 3000 MHz Log Periodic Measurement Antenna 로그 주기 안테나 EMC 복사 방출 사전시험 |
 TEKBOX TBMA8 30 MHz – 3000 MHz Hybrid Measurement Antenna 하이브리드 안테나 EMC 복사 방출 사전시험 |
 TEKBOX TBMA11 130 MHz – 6000 MHz Logarithmic Periodic Measurement Antenna 로그 주기 안테나 6GHz |
 TEKBOX TBMA12 30 MHz – 6000 MHz Hybrid Measurement Antenna 하이브리드 안테나 6GHz EMC 복사 방출 |
 TEKBOX TBMA4 Double Ridge Horn Antenna 더블 리지 혼 안테나 1GHz~8GHz EMC 복사 방출 사전시험 |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 250 MHz ~ 1.3 GHz | 150 MHz ~ 3 GHz | 30 MHz ~ 3 GHz | 130 MHz ~ 6 GHz | 30 MHz ~ 6 GHz | 1 GHz ~ 8 GHz | |
| 안테나 종류 | 로그 주기 | 로그 주기 | 하이브리드 | 로그 주기 | 하이브리드 | 더블 리지 혼 | |
| CISPR 대역 | D | D+E | C+D+E | C+D+E | C+D+E | E | |
| 안테나 계수 | +14 ~ +28 dB/m | +10 ~ +34 dB/m | +8 ~ +34 dB/m | +7 ~ +41 dB/m | +7 ~ +41 dB/m | +24 ~ +43 dB/m | |
| 최대 입력 전력 | 100W | 130W | 130W | 130W | 130W | 100W |
TBMA12 하이브리드 안테나 (30 MHz ~ 6 GHz)
이런 때 사용합니다
- 30MHz~6GHz 복사 방출 측정 – 안테나 교체 없이 6GHz까지 측정합니다.
- CISPR 대역 C+D+E를 하나의 안테나로 커버
구성과 특징

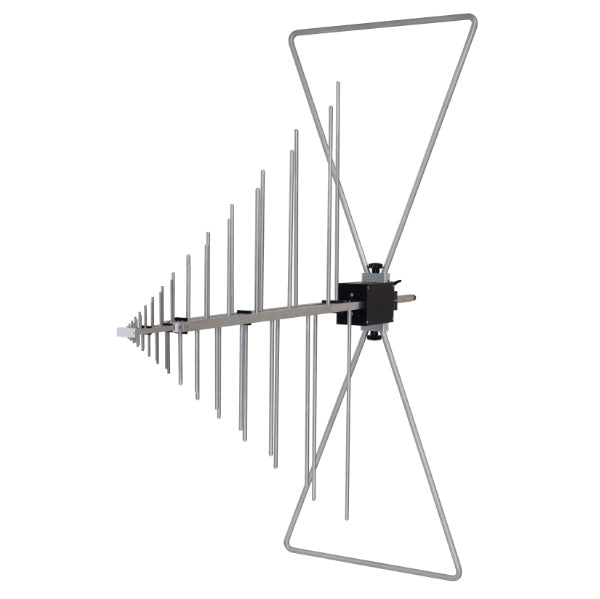

- 알루미늄 방사 소자와 붐으로 제작된 중형 하이브리드 안테나입니다.
- 표준 N(암) 커넥터와 삼각형 보타이 소자 2개가 함께 제공됩니다.

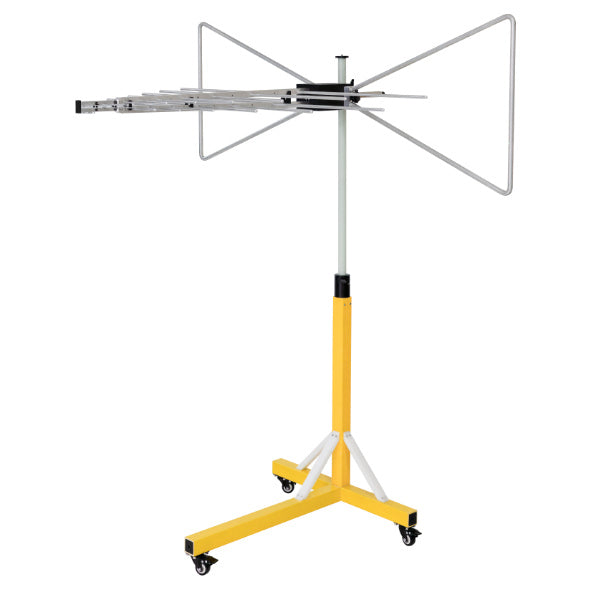

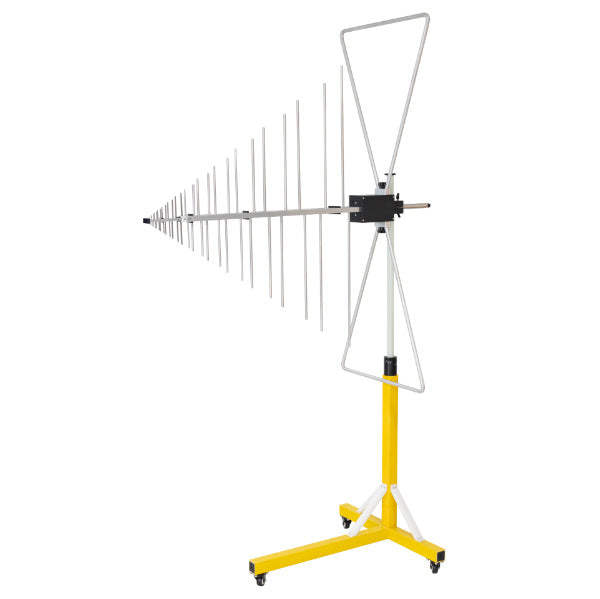

- 직경 22mm 마운트 샤프트. 섬유유리 삼각대(TBTP5)와 마운트 어댑터(TBMA8-PAT)는 옵션입니다.

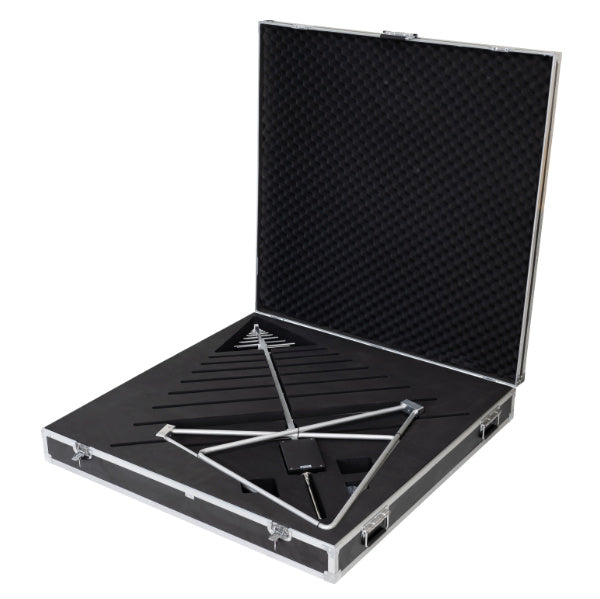

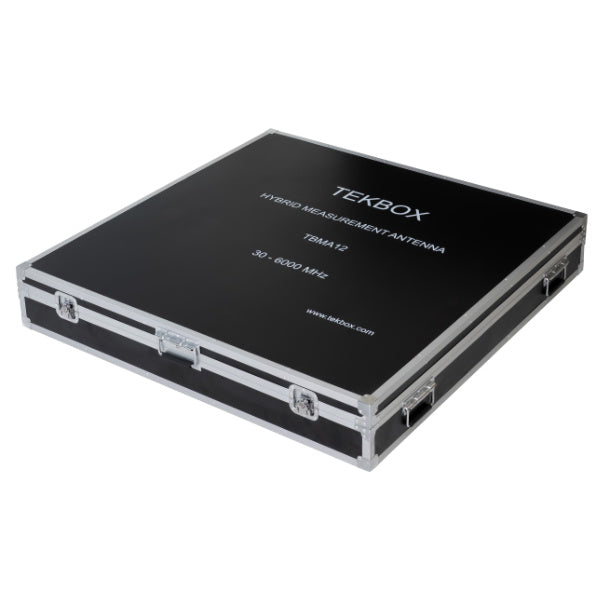

- 견고한 휴대 케이스에 담겨 출하됩니다.
주요 사양
| 항목 | 사양 |
|---|---|
| 종류 | Hybrid antenna |
| 주파수 범위 | 30 MHz– 6000 MHz |
| VSWR | <3 (f > 75 MHz) |
| 아이소트로픽 게인 (3m) | -16.83 …8.16 dBi biconical & log. periodic sections |
| 안테나 계수 (3m) | 7 … 41 dB/m biconical & log. periodic sections |
| 평균 3dB 빔폭 (E면) | 47° |
| 평균 3dB 빔폭 (H면) | 85.7° |
| 최대 연속 입력 전력 | 130W |
| 임피던스 | 50 Ω |
| RF 커넥터 | N type female |
| 마운트 | 22 mm diameter mounting shaft (tube) |
| 크기 (L × W × H) | 1346mm x 1504mm x 558mm (53” x 59.2” x 22”) |
| 무게 | 6.9 kg (15.21 lbs) |
삼각대·마운트 어댑터 등 옵션 액세서리는 별도로 제공됩니다(재고·구매는 문의).
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
