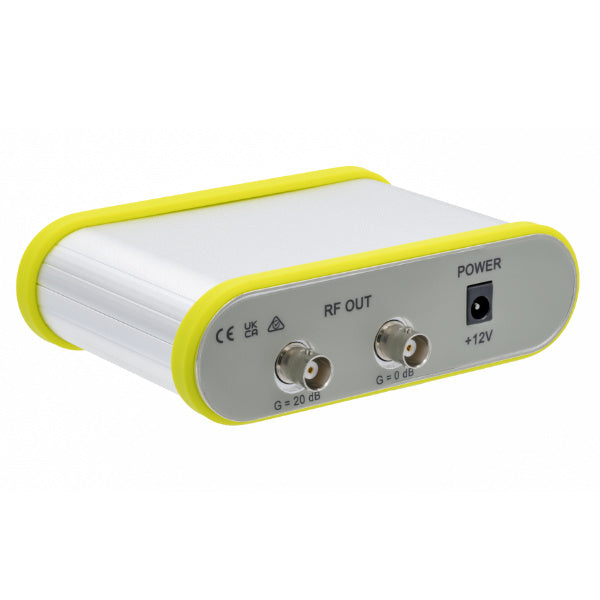

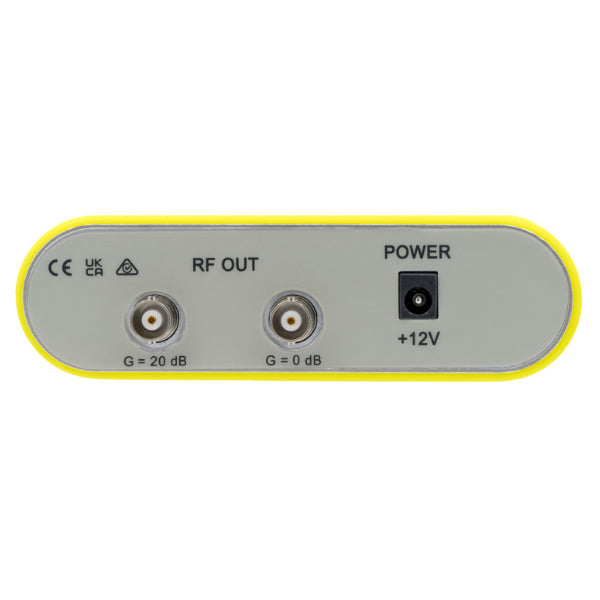

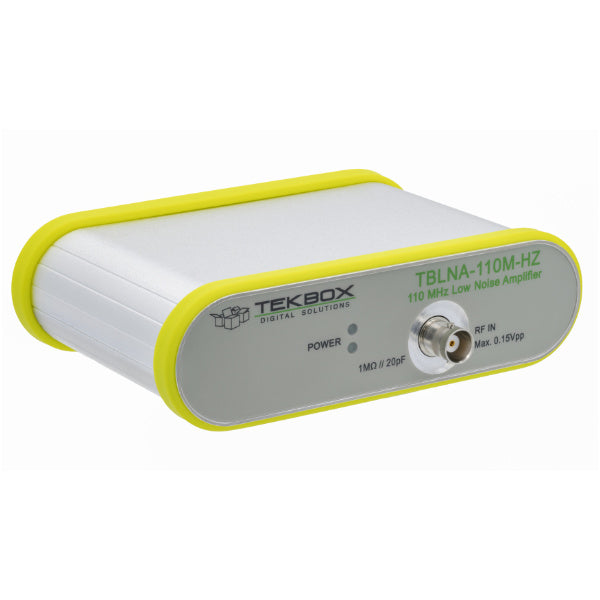

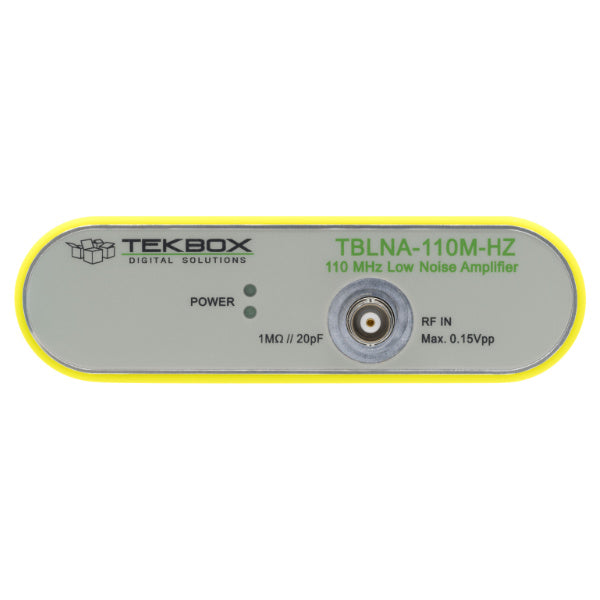

TBLNA-110M-HZ는 1MΩ 입력을 50Ω으로 바꿔 주는 DC 결합 임피던스 컨버터입니다. DC ~ 110MHz에서 평탄한 응답을 갖고 3dB 대역은 DC ~ 500MHz입니다. 출력이 두 개라 하나는 이득 0dB, 다른 하나는 20dB이며, 1:10 오실로스코프 프로브와 쓰면 각각 –20dB, 0dB가 됩니다.
악세서리, 프리앰프
TEKBOX TBLNA-110M-HZ – DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz
- 용도: 일반 오실로스코프 프로브로 50Ω 시스템 회로 내 측정, 스펙트럼 분석기 등 50Ω 입력 장비의 High-Z 프론트엔드
- 1 MΩ ∥ 20 pF 입력 → 50 Ω 출력, DC ~ 110 MHz 평탄, 3 dB 대역 DC ~ 500 MHz
- 출력 2개: 이득 0 dB / 20 dB (1:10 프로브 사용 시 –20 dB / 0 dB)
- P1dBout +8.6 dBm, IP3out +19 dBm, 최대 정격 50 Vpp AC
- 12V 전원(외부 어댑터 100~240V), 소비 전류 275 mA, 크기 135 × 40 × 110 mm, 350 g
RIGOL 제품 선택 가이드
(, 0KB)
TBLNA-110M-HZ_Manual_EN
(pdf, 0KB)
TBLNA-110M-HZ Manual (Tekbox)
제품비교하기 |
 TEKBOX TBWA2/20dB - 20dB Wideband Amplifier 광대역 프리앰프 20dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBWA2/40dB - 40dB Wideband Amplifier 광대역 프리앰프 40dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBHDR1 - High Dynamic Range Amplifier 고다이내믹 레인지 프리앰프 30kHz~1.5GHz (루프 안테나·스펙트럼 분석기용) |
 TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용) |
 TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB |
 TEKBOX TBLNA-110M-HZ - DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 2 MHz ~ 6 GHz | 2 MHz ~ 6 GHz | 30 kHz ~ 1.5 GHz | 9 kHz ~ 30 MHz | DC ~ 110 MHz | DC ~ 500 MHz (3 dB) | |
| 이득 | 20 dB | 40 dB | 21 ~ 24 dB | 43 dB | 40 dB | 0 dB / 20 dB | |
| 최대 입력 | +10 dBm | -10 dBm (마이너스 10 dBm) | +10 dBm | - | +30 dBm | 50 Vpp | |
| P1dB (출력 압축점) | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz | +19.2 dBm @ 100 MHz | +15 dBm | +15 dBm | +8.6 dBm | |
| 잡음 지수 | 4.5 ~ 5 dB | 5 dB | 2.7 dB | - | - | - | |
| 전원 | +5V / 110 mA (Mini-USB-B) | +5V / 210 mA (Mini-USB-B) | +5V / 100 mA (Mini-USB-B) | AA NiMH ×12 / 120 mA | 12V DC / 250 mA | 12V DC / 275 mA | |
| 입력 임피던스 | 50 Ω | 50 Ω | 50 Ω | - | 50 Ω | 1 MΩ ∥ 20 pF |
제품비교하기 |
TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB |
TEKBOX TBLNA-110M-HZ - DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz |
TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용) |
|
|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | |
| 주파수 범위 | DC ~ 110 MHz | DC ~ 500 MHz (3 dB) | 9 kHz ~ 30 MHz | |
| 이득 | 40 dB | 0 dB / 20 dB | 43 dB | |
| 최대 입력 | +30 dBm | 50 Vpp | - | |
| P1dB (출력 압축점) | +15 dBm | +8.6 dBm | +15 dBm | |
| 전원 | 12V DC / 250 mA | 12V DC / 275 mA | AA NiMH ×12 / 120 mA | |
| 입력 임피던스 | 50 Ω | 1 MΩ ∥ 20 pF | - |
TBLNA-110M-HZ DC 결합 임피던스 컨버터 (1 MΩ → 50 Ω)
이런 때 사용합니다
- 50Ω 시스템의 회로 내 측정 – 일반 오실로스코프 프로브를 이용합니다.
- 스펙트럼 분석기 등 50Ω 입력 장비의 High-Z 프론트엔드
주요 특징
- 1 MΩ ∥ 20 pF 입력 → 50 Ω 출력
- 0 dB / 20 dB 두 개의 출력
- DC 오프셋 < 10 mV, BNC(암) 커넥터
- 사용 가능 주파수 DC ~ 1 GHz
주요 사양
| 항목 | 사양 |
|---|---|
| 평탄 주파수 범위 | DC – 110 MHz, typ. |
| 3 dB 주파수 범위 | DC – 500 MHz, typ. |
| 사용 가능 주파수 범위 | DC – 1 GHz |
| 이득 | 0 dB, 20 dB |
| RF 커넥터 | BNC-female |
| 입력 임피던스 | 1 MΩ // 20 pF |
| 입력 잡음 전압 | > 2 MHz: typ. <10 nV/√Hz; for details see chapter 3.3 |
| 최대 입력 레벨 (선형 출력) | 150 mVpp for output saturation at the 20 dB gain output, 1:1; 1.5 Vpp at 20 dB gain output, 1:10; 1.5 Vpp at 0 dB gain output, 1:1; 15 Vpp at 0 dB gain output, 1:10 |
| 최대 정격 | 50Vpp AC |
| 출력 임피던스 | 50 Ω, detailed plots in chapter 3.2 |
| 출력 반사 손실 | > 25 dB, detailed plots in chapter 3.2 |
| P1dBout | +8.6 dBm ( 1.7 Vpp ), 20 dB gain output; +8.6 dBm ( ≙ 1.7 Vpp ), 0 dB gain output |
| IP3out | +19 dBm, 20 dB gain output; +19 dBm, 0 dB gain output |
| DC 오프셋 | < 10mV output offset |
| 전원 커넥터 | Coaxial power socket; 2 mm / 5.5 mm; positive center conductor |
| 동작 전압 | 12 V; external power supply 100 V – 240 V, 50/60 Hz |
| 소비 전류 | 275 mA |
| 크기 (W × H × L) | 135 mm x 40 mm x 110 mm |
| 무게 | 350 g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
