TBLNA-110M-50은 DC ~ 110MHz에서 이득 40dB를 내는 DC 결합 저잡음 앰프입니다. 스펙트럼 분석기의 저주파 신호용 프리앰프나, 일반 LNA가 저주파에서 잡음 지수가 나빠지는 저주파·초저주파 응용의 범용 LNA로 쓸 수 있습니다.
악세서리, 프리앰프

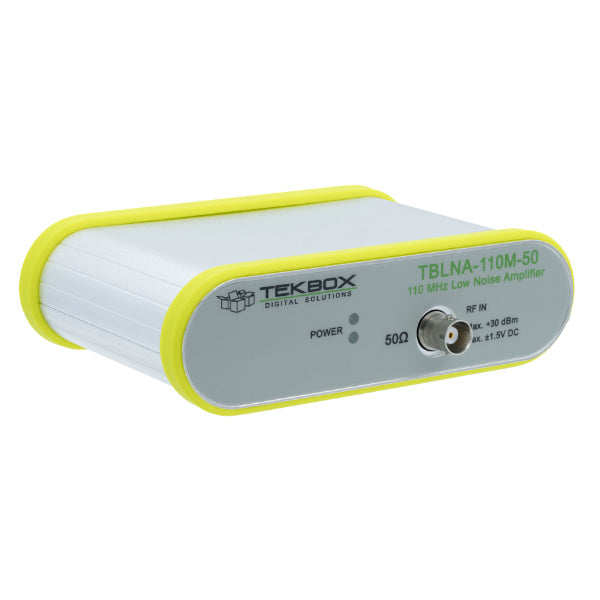

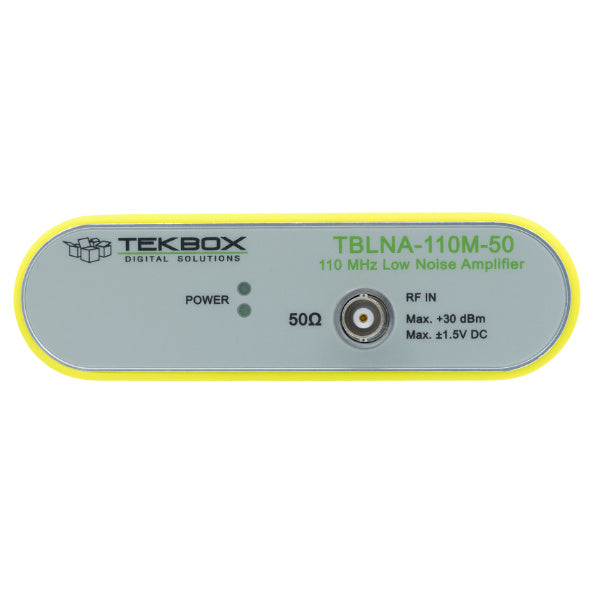

TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB
- 용도: 스펙트럼 분석기용 프리앰프, 저주파·초저주파 범용 LNA, 측정 수신기 TBMR-110M 외장 프리앰프
- 주파수 범위: DC ~ 110 MHz, 이득 40 dB (전압 이득 100배)
- 입력 50 Ω, 입력 잡음 < 1.5 nV/√Hz
- P1dBout +15 dBm, IP3out +28 dBm, 입력 보호: PIN 다이오드 리미터

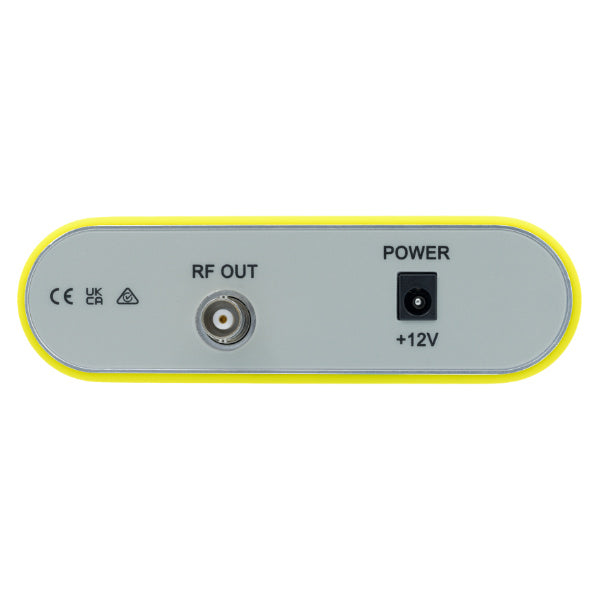

- 12V 전원(외부 어댑터 100~240V), 소비 전류 250 mA, 크기 135 × 40 × 110 mm, 330 g
