LISN
14개 결과 모두 표시
-
-
LISN, 악세서리

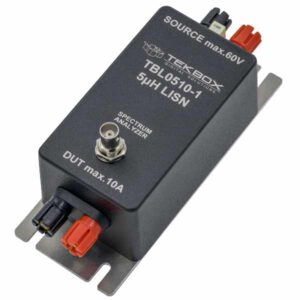

TEKBOX TBL0510-1 – 5µH Line Impedance Stabilisation Network 5µH LISN CISPR 25 차량용
- 용도: DC 전원 기기의 전도 방출 측정 – CISPR 25(EN 55025), 자동차 제조사 규격, MIL-STD-461F, DO-160, AECTP-500, ISO 7637-2
- 측정 주파수 범위: 100 kHz ~ 400 MHz (표준과 외부 커패시터에 따라 10kHz~400MHz)
- 연속 전류 10A, 동작 전압 0~60V DC
- 서지 보호 내장, 외부 1µF 소스 커패시터(ISO 7637-2 시험 시 쉽게 제거)
- BNC 측정 단자로 스펙트럼 분석기/측정 수신기 연결
SKU: TBL0510-1 -
LISN, 악세서리

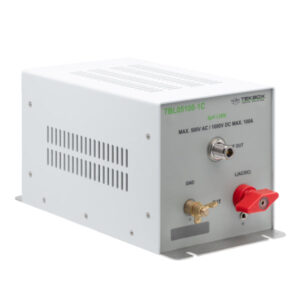

TEKBOX TBL05100-1C 5uH 100A Line Impedance Stabilisation Network LISN 5µH 100A 범용 LISN
- 용도: 여러 규격을 한 대로 – CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4, ISO 7637-2
- 공장 설정: 50Ω // 5µH + 1Ω (CISPR 16-1-2 / CISPR 25 임피던스·위상·절연 사양 충족)
- 내부 점퍼 변경으로 50Ω // 5µH 구성 가능, 외부 10µF 커패시터 추가 시 DO-160 충족
- 최대 100A, 0~500V AC(50/60Hz) / 250V AC(400Hz) / 1000V DC
- N(수)–N(수) 케이블, 맞춤 커넥터, 접지 브래킷 포함
- 크기 300 × 150 × 150 mm, 무게 2.7 kg
SKU: TBL05100-1C -
-
LISN, 악세서리

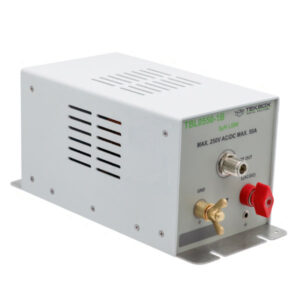

TEKBOX TBL0550-1B 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN CISPR 25
- 용도: 전도 방출 측정 / 라인 종단 – CISPR 25(EN 55025), 자동차 제조사 규격, MIL-STD-461F, DO-160, AECTP-500, ISO 7637-2
- 지원 규격: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4, ISO 7637-2
- 특성 주파수 범위: 10 kHz ~ 400 MHz (측정 100kHz~400MHz)
- 공장 설정 50Ω // 5µH + 1Ω, 내부 점퍼로 50Ω // 5µH 변경 가능
- 최대 50A 연속, 250V AC(50/60Hz) / 130V AC(400Hz) / 250V DC
- 크기 125 × 125 × 275 mm, 무게 1.75 kg
SKU: TBL0550-1B -
LISN, 악세서리

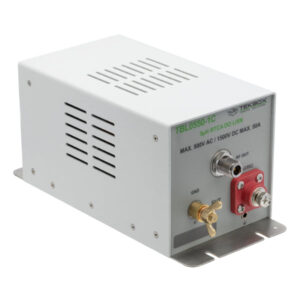

TEKBOX TBL0550-1C 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN DO-160
- 용도: 전도 방출 측정 / 라인 종단 – RTCA DO-160, DEF-STAN-59
- 토폴로지: 단일 경로 50Ω // 5µH, 내부 10µF 커패시터 포함
- 특성 주파수 범위: 10 kHz ~ 400 MHz
- 최대 50A 연속, 최대 480V AC(50/60Hz) / 360V AC(400Hz) / 230V AC(800Hz) / 1200V DC
- EUT·SOURCE: M8 스크류 단자(보호 캡), RF: N(암)
- 크기 125 × 125 × 275 mm, 무게 1.75 kg
SKU: TBL0550-1C -
LISN, 악세서리

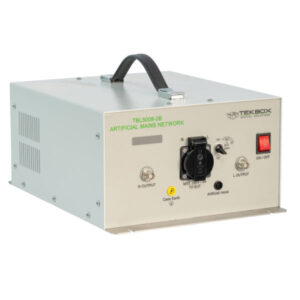

TEKBOX TBL5008-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16
LISN, 악세서리TEKBOX TBL5008-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16
- 용도: 단상 AC 전원 기기의 전도 방출(Conducted Emission) 측정 – CISPR 16-1-2
- 주파수 범위: 9 kHz ~ 30 MHz, 임피던스 50 Ω ║ (50 µH + 5 Ω)
- 정격: 최대 250V, 8 A (50/60 Hz 또는 DC)

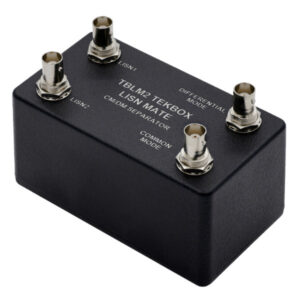

- Line/Neutral 각각 독립된 BNC 출력 – LISN 메이트(TBLM2)로 공통모드/차동모드 분리 가능
- PE 스위치(연장 케이블 모사), 인공 손(220 pF + 511 Ω) 단자 포함
SKU: TBL5008-2B -
LISN, 악세서리

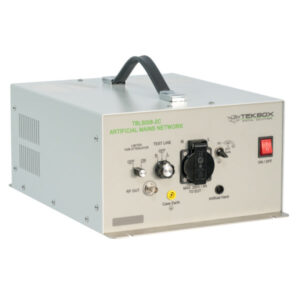

TEKBOX TBL5008-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16
LISN, 악세서리TEKBOX TBL5008-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16
- 용도: 단상 AC 전원 기기의 전도 방출(Conducted Emission) 측정 – CISPR 16-1-2
- 주파수 범위: 9 kHz ~ 30 MHz, 임피던스 50 Ω ║ (50 µH + 5 Ω)
- 정격: 최대 250V, 8 A (50/60 Hz 또는 DC)
- 라인 선택 스위치 + 전환식 리미터/하이패스필터/감쇠기(+6dBm / 10dB / 150kHz~30MHz) 내장
- PE 스위치(연장 케이블 모사), 인공 손(220 pF + 511 Ω) 단자 포함
SKU: TBL5008-2C -
LISN, 악세서리

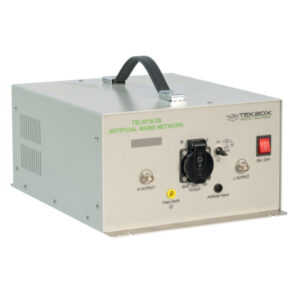

TEKBOX TBL5016-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16
LISN, 악세서리TEKBOX TBL5016-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16
- 용도: 단상 AC 전원 기기의 전도 방출(Conducted Emission) 측정 – CISPR 16-1-2
- 주파수 범위: 9 kHz ~ 30 MHz, 임피던스 50 Ω ║ (50 µH + 5 Ω)
- 정격: 최대 250V, 16 A (50/60 Hz 또는 DC)
- Line/Neutral 각각 독립된 BNC 출력 – LISN 메이트(TBLM2)로 공통모드/차동모드 분리 가능
- PE 스위치(연장 케이블 모사), 인공 손(220 pF + 511 Ω) 단자 포함
SKU: TBL5016-2B -
LISN, 악세서리

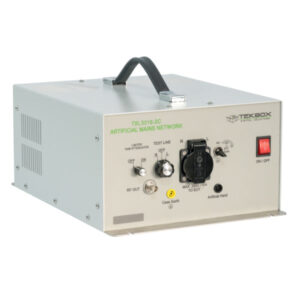

TEKBOX TBL5016-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16
LISN, 악세서리TEKBOX TBL5016-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16
- 용도: 단상 AC 전원 기기의 전도 방출(Conducted Emission) 측정 – CISPR 16-1-2
- 주파수 범위: 9 kHz ~ 30 MHz, 임피던스 50 Ω ║ (50 µH + 5 Ω)
- 정격: 최대 250V, 16 A (50/60 Hz 또는 DC)
- 라인 선택 스위치 + 전환식 리미터/하이패스필터/감쇠기(+6dBm / 10dB / 150kHz~30MHz) 내장
- PE 스위치(연장 케이블 모사), 인공 손(220 pF + 511 Ω) 단자 포함
SKU: TBL5016-2C -
LISN, 악세서리
TEKBOX TBL5016-3 50µH 3상 AC LISN (16A, 465V/270V, 9kHz~30MHz, CISPR 16-1-2)
- 종류: 3상 및 단상 AC 50µH LISN (CISPR 16-1-2)
- 주파수 9 kHz ~ 30 MHz, 임피던스 50 Ω ∥ (50 µH + 5 Ω)
- 라인 전압 최대 465 V / 270 V (50/60 Hz), 각 라인·중성선 16 A @ 23°C
- 각 상(L1·L2·L3)과 중성선별 독립 BNC 출력, 250µH 프리필터, 외부 9 kHz 하이패스 필터 포함
- 무게 21 kg, 520 × 470 × 180 mm
SKU: n/a -
LISN, 악세서리

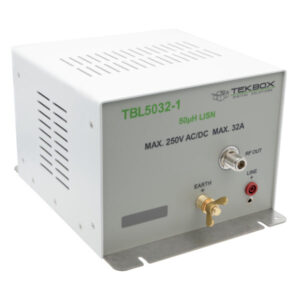

TEKBOX TBL5032-1 – 50µH 32A Line Impedance Stabilisation Network LISN 단일 경로 LISN CISPR 16
- 용도: DC 또는 AC 전원 기기의 전도 방출 측정 – CISPR 16-1-2, MIL-STD-461G
- 특성 주파수 범위: 10 kHz ~ 100 MHz
- 점퍼 설정: 50Ω // 50µH (CISPR 16-1-2) ↔ 점퍼 제거 시 (50µH + 5Ω) // 50Ω (MIL-STD)
- 최대 32A 연속, 0~500V DC / 0~270V AC(50/60Hz) / 0~120V AC(400Hz)
- EUT·소스 단자: 4mm 바나나 소켓, RF: N(암), N-N RG223 케이블 포함
- 크기 205 × 155 × 360 mm, 무게 3 kg
SKU: TBL5032-1 -
