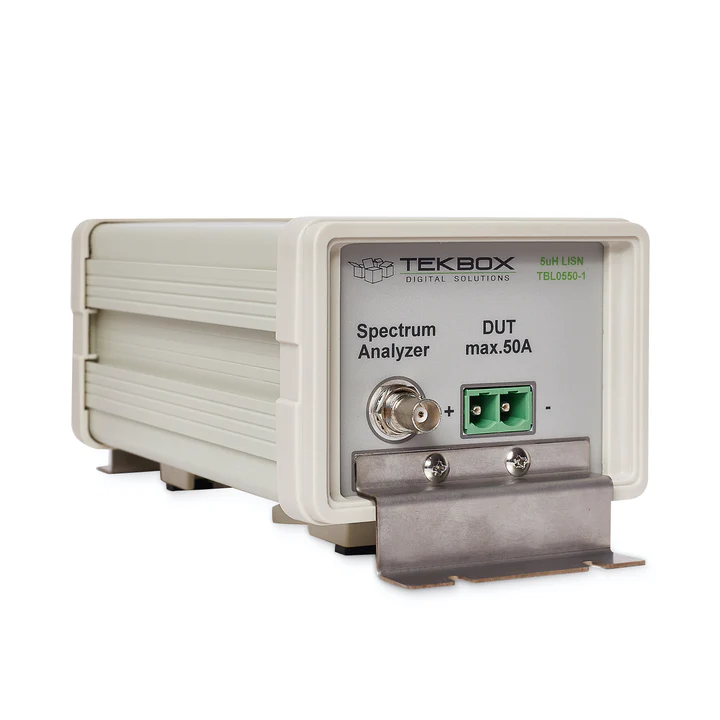

TBL0550-1 5uH 50A LISN(Line Impedance Stabilisation Network)

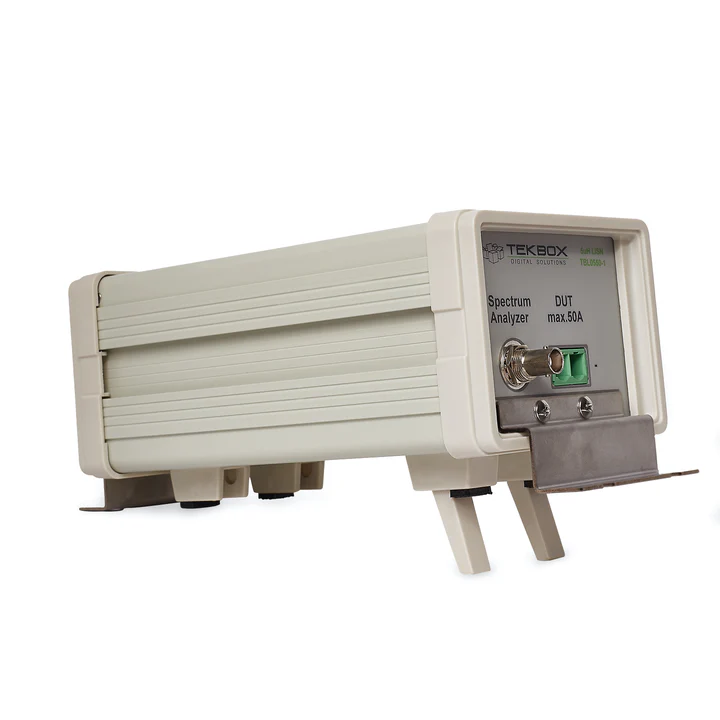

TBL0550-1 5uH 50A LISN(Line Impedance Stabilisation Network) - 이미지 2

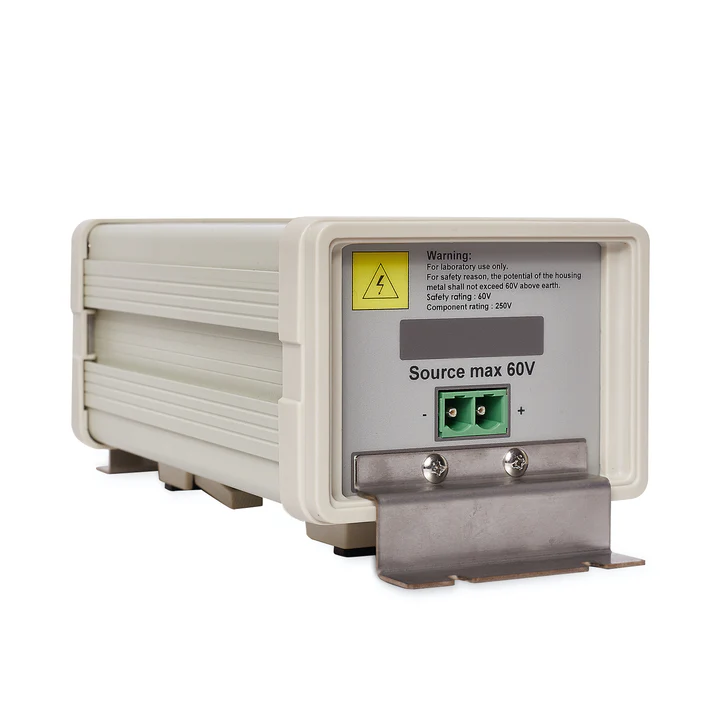

TBL0550-1 5uH 50A LISN(Line Impedance Stabilisation Network) - 이미지 3
,

TBL0550-1 5uH 50A LISN(Line Impedance Stabilisation Network)

  • 주파수 범위: 100 kHz – 150 MHz
  • DC 저항: Source+에서 DUT+까지 < 7 mΩ; Source-에서 DUT-까지 < 2 mΩ
  • 최대 전류: 연속 50A, 3분간 70A
  • 정격 동작 전압 범위: 0 – 60V DC
  • 부품 정격: 250V
  • 고전류 플러그/스크류 단자 – 수: Phoenix Contact 1998933, 암: Phoenix Contact 1967375
  • 1µF 커패시터는 점퍼 제거를 통해 내부에서 분리 가능
  • NIST 추적 가능한 교정 데이터 / 인증서 포함
  • 크기: 120 mm x 100 mm x 225 mm (접지 브래킷 포함 시 270 mm); 무게: 1.6 kg

Add to wishlist
Compare

TBL0550-1 5µH LISN (DC 전원 장비용 EMI 측정 네트워크)

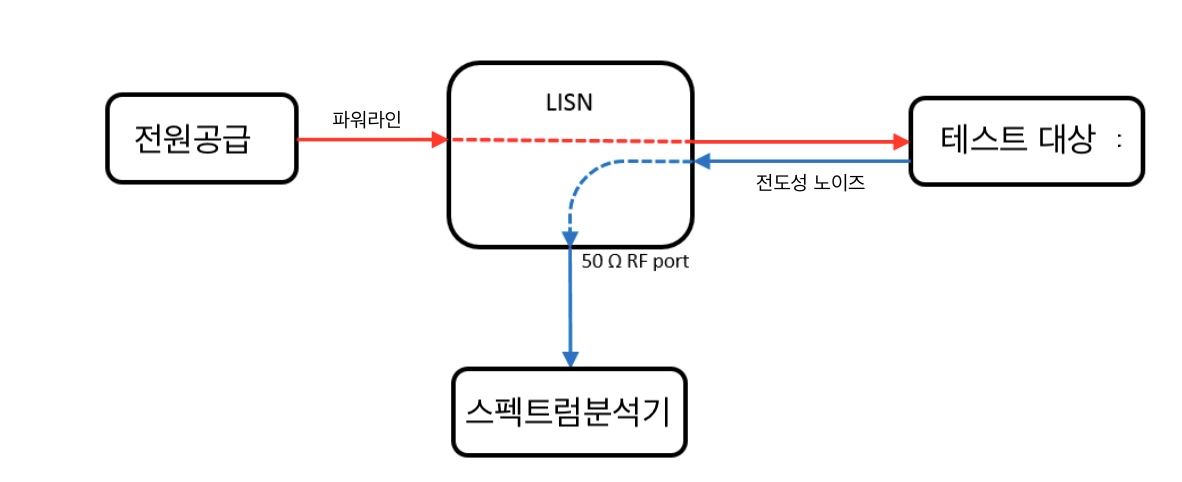

LISN의 역할은 크게 3가지이며 아래 이미지와 같이 구성 됩니다.

  • 표준 임피덛스 제공(테스트 간 일관성 유지)
  • RF노이즈 분리 및 추출(정확한 노이즈 측정 가능)
  • 외부 노이즈 차단(환경 노이즈 영향 제거)

TBL0550-1은 DC 전원 기반 전자장비의 전도성 노이즈(Conducted Emission) 측정을 위한 필수 장비입니다.

이 제품은 CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 등 국제 EMC 규격에 따라,
150kHz부터 110MHz까지의 주파수 범위에서 사용되도록 설계되었습니다.

※ DO-160/ED-14G 및 ISO 7637-2는 일부 제한 조건 하에 적용 가능

본 LISN은 DUT(Device Under Test, 시험 장비)의 전원 공급 라인에 삽입되어,
장비 전원 단자에 존재하는 전도성 노이즈를 스펙트럼 분석기 또는 측정 수신기를 이용해 측정할 수 있게 합니다.

전원 입력단과 DUT 단자는 5µH 인덕터를 통해 분리(디커플링)되어 있으며,
Tekbox LISN Mate와 TBL0550-1을 2개 함께 사용하면,
공통 모드(Common Mode)와 차동 모드(Differential Mode) 노이즈를 개별적으로 측정할 수 있습니다.

제품 구성

  • BNC-male to N-male RG232 케이블
  • 전원 연결 커넥터
  • 접지용 브래킷 (그라운드 플레인 고정용)

구성품을 이용해 바로 측정 환경을 구성할 수 있습니다.
