TBL0510-1은 100kHz ~ 400MHz 전도 방출 측정을 위한 합리적인 가격의 5µH LISN입니다. CISPR 25(EN 55025), 여러 자동차 제조사 규격, MIL-STD-461F, DO-160, AECTP-500, ISO 7637-2를 만족합니다. LISN은 시험 대상(EUT)의 전원선에 삽입되며, 전원 단자의 전도 노이즈를 BNC 커넥터에서 스펙트럼 분석기나 측정 수신기로 측정합니다.
LISN, 악세서리
TEKBOX TBL0510-1 – 5µH Line Impedance Stabilisation Network 5µH LISN CISPR 25 차량용
- 용도: DC 전원 기기의 전도 방출 측정 – CISPR 25(EN 55025), 자동차 제조사 규격, MIL-STD-461F, DO-160, AECTP-500, ISO 7637-2
- 측정 주파수 범위: 100 kHz ~ 400 MHz (표준과 외부 커패시터에 따라 10kHz~400MHz)
- 연속 전류 10A, 동작 전압 0~60V DC
- 서지 보호 내장, 외부 1µF 소스 커패시터(ISO 7637-2 시험 시 쉽게 제거)
- BNC 측정 단자로 스펙트럼 분석기/측정 수신기 연결
RIGOL 제품 선택 가이드
(, 0KB)
TBL0510_1_Manual_EN
(pdf, 0KB)
TBL0510-1 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBL0510-1 - 5µH Line Impedance Stabilisation Network 5µH LISN CISPR 25 차량용 |
 TEKBOX TBL0550-1B 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN CISPR 25 |
 TEKBOX TBL0550-1C 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN DO-160 |
 TEKBOX TBL05100-1C 5uH 100A Line Impedance Stabilisation Network LISN 5µH 100A 범용 LISN |
|
|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | |
| 임피던스 | 5µH∥50Ω | 5µH∥50Ω | 5µH∥50Ω | 5µH∥50Ω | |
| 경로 수 | 1 | 1 | 1 | 1 | |
| 최대 전류 | 10A | 50A | 50A | 100A | |
| 최대 전압 | 60V 공칭 (부품 정격 200V) | 250V DC, 250V AC 50/60 Hz, 130V AC 400 Hz | 480V AC 50/60 Hz, 360V AC 400 Hz, 230V AC 800 Hz, 1200V DC | 500V AC (50/60 Hz), 250V AC (400 Hz), 1000V DC | |
| EUT 소켓 | 4mm 바나나 | 바인딩 포스트 M6 | M8 스크류 단자(보호 캡) | 바인딩 포스트 M8 | |
| 추가 기능 | 서지 보호 내장, 외부 1µF 소스 커패시터 | 점퍼로 CISPR 25 / MIL-STD-461G 구성 전환 | RTCA DO-160, DEF-STAN-59 대응, 내부 10µF 커패시터 | 점퍼로 여러 규격 대응 |

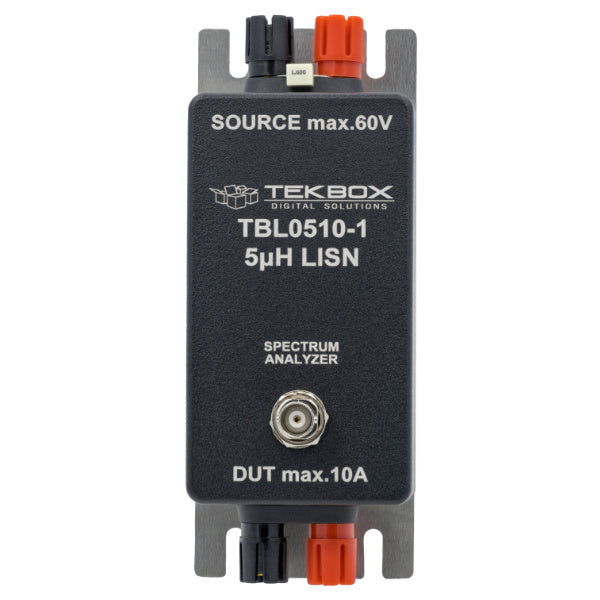

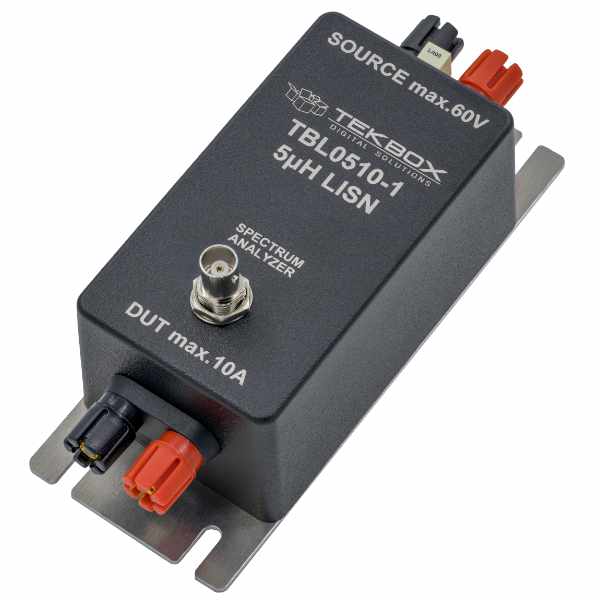

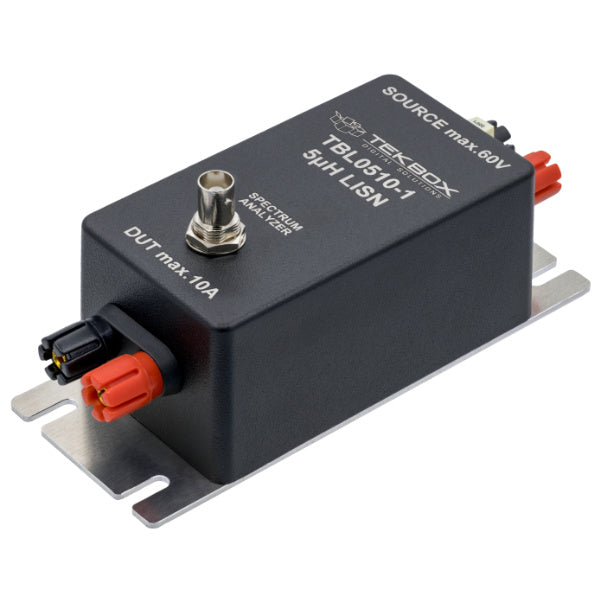

TBL0510-1 5µH LISN (10A, DC 60V)
이런 때 사용합니다
- 차량용 전자 부품의 전도 방출 시험(CISPR 25) – 12V/24V급 DC 전원 기기에 적합합니다.
- 공통모드/차동모드 분리 측정 – TBL0510-1 2개와 LISN 메이트(TBLM2)를 함께 쓰면 두 성분을 분리해 볼 수 있습니다(DC LISN 콤보 세트 참고).
주요 특징
- 5µH 인덕터가 소스(전원) 단자와 EUT 단자를 분리(디커플링)합니다.
- 서지 보호 내장
- 외부 1µF 소스 커패시터 – ISO 7637-2 시험처럼 커패시터를 빼야 할 때 쉽게 분리할 수 있습니다.
- 내부 부품 절대 최대 정격 200V DC, 외부 1µF 커패시터 100V
주요 사양
| 항목 | 사양 |
|---|---|
| 주파수 범위 | 10 kHz – 400 MHz; depending on standard and external capacitor |
| DC 저항 | 40 mΩ |
| 연속 전류 | 10A |
| 공칭 동작 전압 | 0 – 60V DC |
| 내부 부품 절대 최대 정격 | 200V DC; external 1µF capacitor: 100V |
| 보호 | Built in surge protection |
| 소스 커패시터 | External 1µF source capacitor, for easy removal when using the LISN for 7637-2 tests |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
