TEKBOX TBMA7 150 MHz 3000 MHz Log Periodic Measurement Antenna 로그 주기 안테나 EMC 복사 방출 사전시험

  • 용도: 복사 노이즈 EMC 사전시험
  • 종류: 로그 주기, 150 MHz ~ 3000 MHz
  • VSWR < 2.1:1 (평균 1.3:1), 안테나 계수(3m) 10 ~ 34 dB/m, 게인 1.5 ~ 8 dBi
  • 최대 연속 입력 전력 130 W, 50 Ω, N(암)
  • 무게 중심 위치의 틸트 어댑터(1/4″ 나사, 22mm 마운트 샤프트), 안테나 브래킷·휴대 케이스 포함
  • 크기 1133 × 940 × 100 mm, 무게 2.9 kg

별도문의 (채널톡 상담)

Add to wishlist
비교하기
GoTest 정품 인증 안내

TBMA7 로그 주기 안테나 (150 MHz ~ 3 GHz)

TBMA7 사진 1

제품 소개

TBMA7은 복사 노이즈 EMC 사전시험을 겨냥한 합리적인 가격의 로그 주기 측정 안테나입니다. 150MHz ~ 3000MHz에서 특성이 확인되었고, 로그 주기 안테나의 전형적인 VSWR과 안테나 계수를 가집니다.

TBMA7 사진 2

이런 때 사용합니다

  • 150MHz~3GHz 복사 방출 사전시험
  • CISPR 대역 D+E 측정 구간
TBMA7 사진 3

구성과 특징

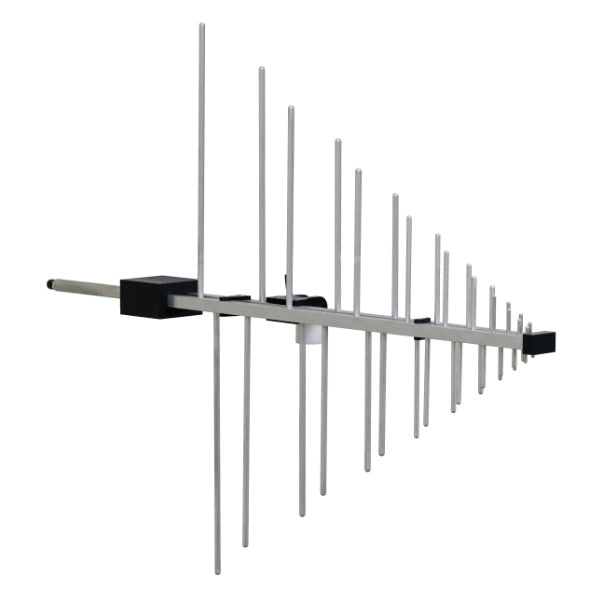

  • 알루미늄 합금 소자와 붐으로 제작된 중형 안테나입니다.
  • 표준 N(암) 커넥터, 안테나 브래킷과 마운트 어댑터가 함께 제공되며, 어댑터 하단의 표준 1/4″ 나사로 대부분의 삼각대에 연결됩니다.

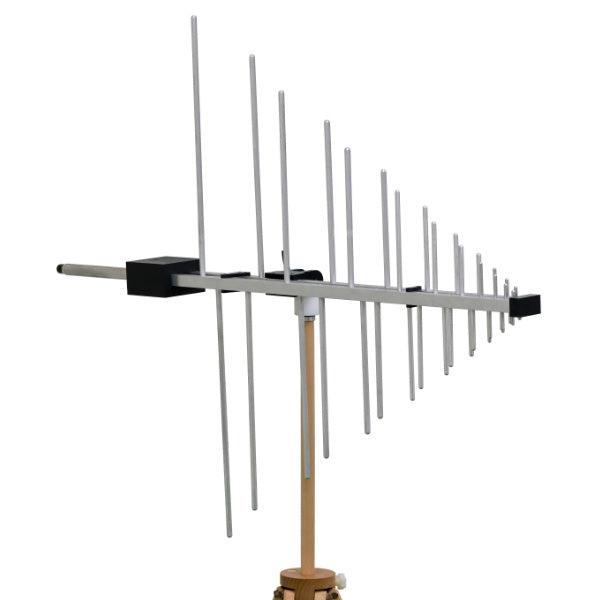

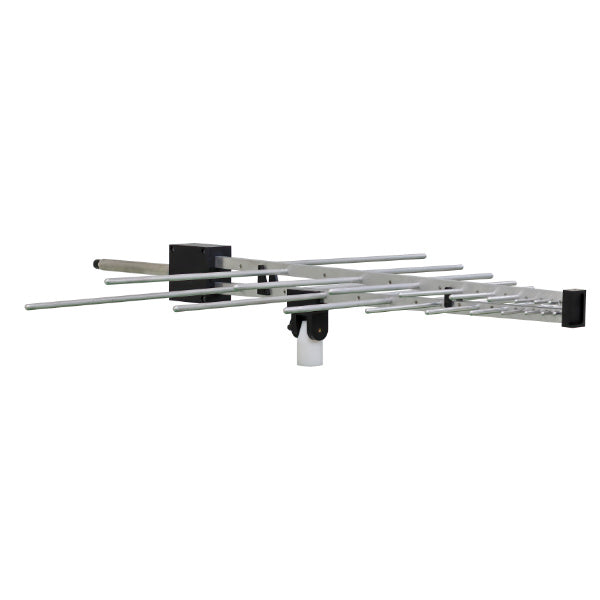

  • 무게 중심 위치의 틸트(Tiltable) 어댑터로 각도를 조절할 수 있습니다.

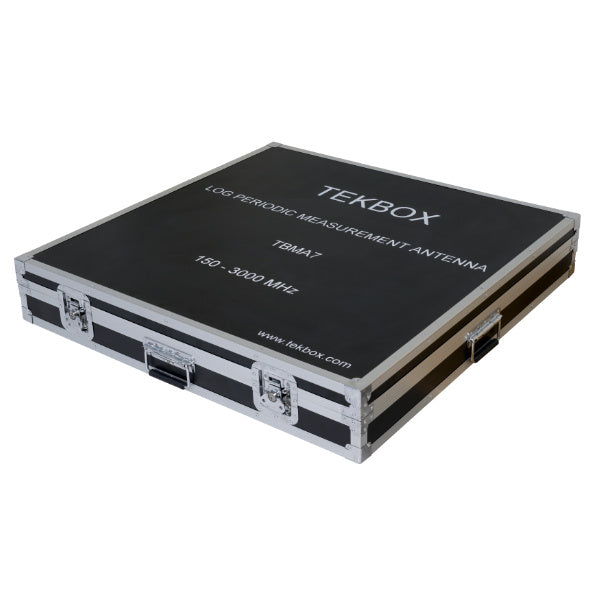

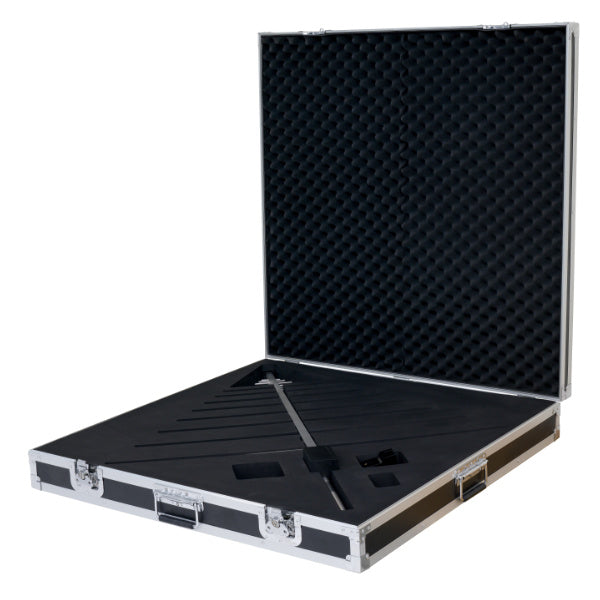

  • 견고한 휴대 케이스에 담겨 출하됩니다.

주요 사양

항목 사양
종류 logarithmic periodic
주파수 범위 150 MHz– 3000 MHz
VSWR < 2.1:1 over the entire frequency range ; 1.3:1 average
아이소트로픽 게인 (3m) 1.5 … 8 dBi
안테나 계수 (3m) 10 … 34 dB/m
최대 연속 입력 전력 130W
임피던스 50 Ω
RF 커넥터 N type female
마운트 Tiltable adapter at center of gravity with ¼” tripod thread 22 mm diameter mounting shaft (tube)
크기 (L × W × H) 1133 mm x 940 mm x 100 mm (44,6” x 37” x 3.94”)
무게 2.9 kg (6.39 lbs)

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
