TEKBOX TBMA4 Double Ridge Horn Antenna 더블 리지 혼 안테나 1GHz~8GHz EMC 복사 방출 사전시험

  • 용도: 1 GHz 이상 복사 노이즈 EMC 사전시험, 규정된 전계 세기 발생
  • 종류: 더블 리지 혼, 1 GHz ~ 8 GHz
  • 게인 6 ~ 14 dBi, 안테나 계수 24 ~ 43 dB/m, 전후방비 평균 20 dB
  • VSWR < 3:1 (평균 < 2:1), 최대 입력 100 W, 50 Ω, N(암)
  • 권총형(pistol-grip) 삼각대 포함, 1/4″ 나사 + 인덱스 후면 플랜지
  • 크기 241 × 153 × 214 mm, 무게 1.4 kg

별도문의 (채널톡 상담)

Add to wishlist
비교하기
GoTest 정품 인증 안내

TBMA4 더블 리지 혼 안테나 (1 GHz ~ 8 GHz)

TBMA4 사진 1

제품 소개

CISPR 16은 대역별 안테나를 정하고 있으며, 1GHz 이상에서는 광대역 혼(horn) 안테나를 쓰도록 규정합니다. 일반적인 EMC용 광대역 혼 안테나는 가격이 높고 저가 사전시험용 스펙트럼 분석기보다 훨씬 넓은 대역을 지원합니다. Tekbox는 이를 1GHz 이상 EMC 사전시험에 최적화한 더블 리지 혼 안테나 TBMA4로 해결했습니다. 1GHz ~ 8GHz에서 특성이 확인되었으며, 더블 리지 혼 안테나의 전형적인 지향 패턴을 가집니다.

TBMA4 사진 2

이런 때 사용합니다

  • 1GHz 이상 복사 방출 사전시험
  • 규정된 전계 세기 발생
TBMA4 사진 3

구성과 특징

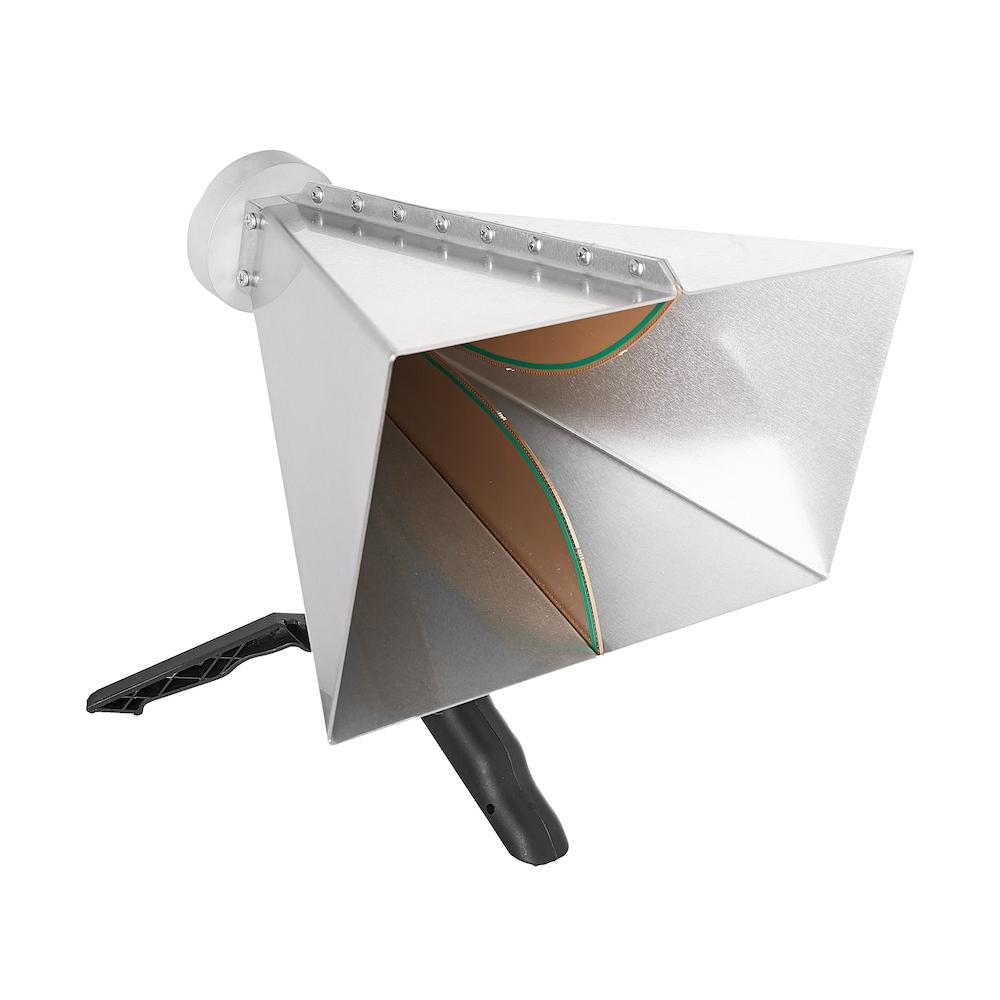

  • 에지 도금 PCB 기판으로 만든 방사 소자와 스테인리스 하우징을 갖춘 소형 더블 리지 혼 안테나입니다.

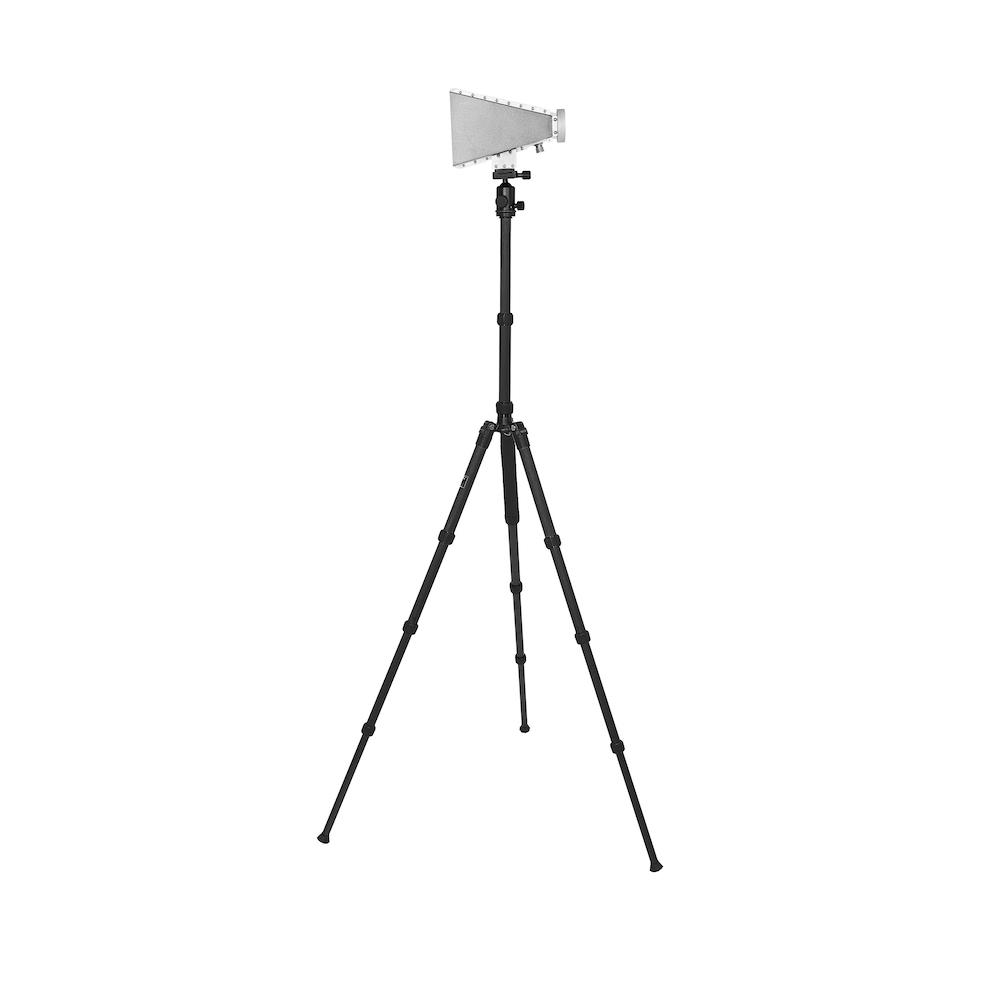

  • 표준 N(암) 커넥터와 권총형(pistol-grip) 삼각대가 함께 제공됩니다. 하단의 표준 1/4″ 나사로 대부분의 삼각대에 연결됩니다.

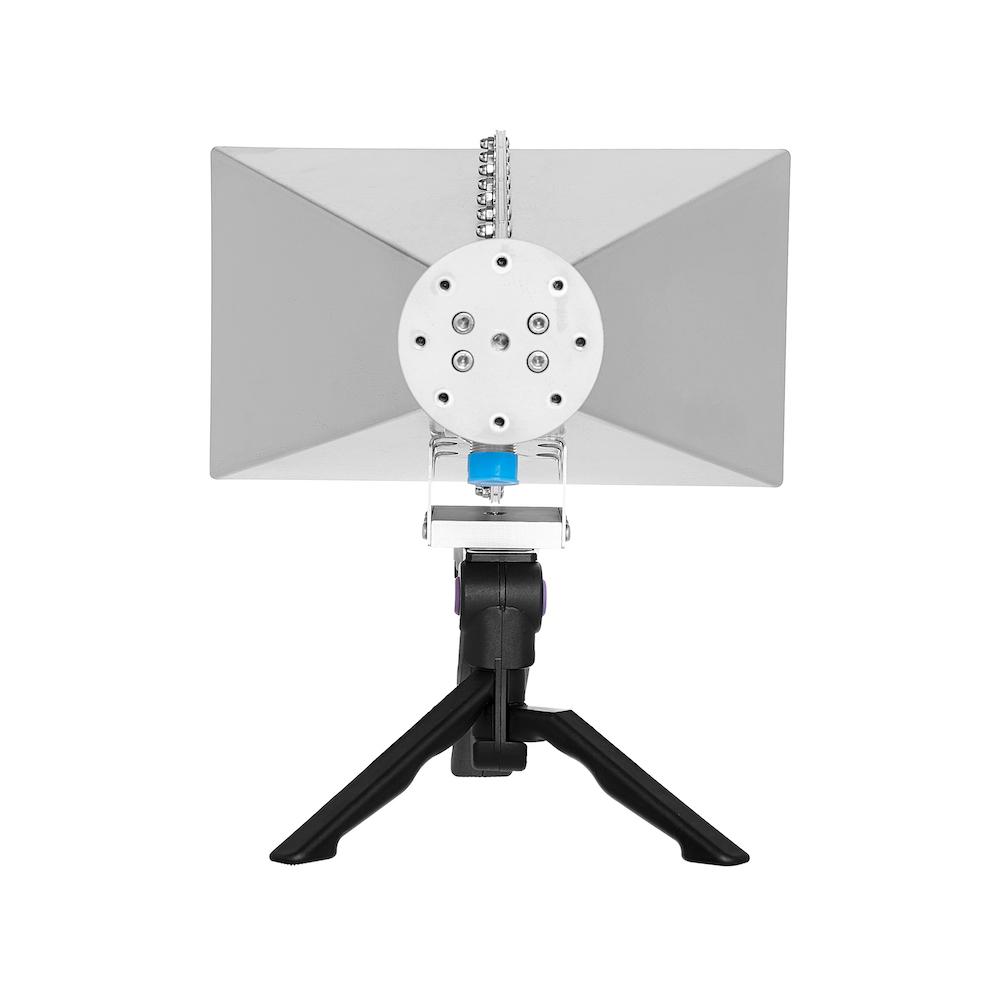

  • 인덱스 후면 마운트 플레이트 – 중앙 6mm 나사 구멍과 45° 간격 4mm 나사 구멍(일반 혼 안테나 방식)을 갖추고 있습니다.

주요 사양

항목 사양
종류 double ridged horn
주파수 범위 1 GHz – 8 GHz
임피던스 50 Ω
커넥터 N type female
최대 연속 입력 전력 100 W
아이소트로픽 게인 6 … 14 dBi
안테나 계수 24 … 43 dB/m
전후방비 avg. 20 dB
VSWR < 3:1 over the entire frequency range; < 2:1 average
폭 241 mm (9.49 “)
높이 153 mm (6.03 “)
깊이 214 mm (8.44 “)
무게 1.4 kg (3.08 lbs)
삼각대 나사 ¼”
후면 플랜지 Indexed rear mounting flange

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
