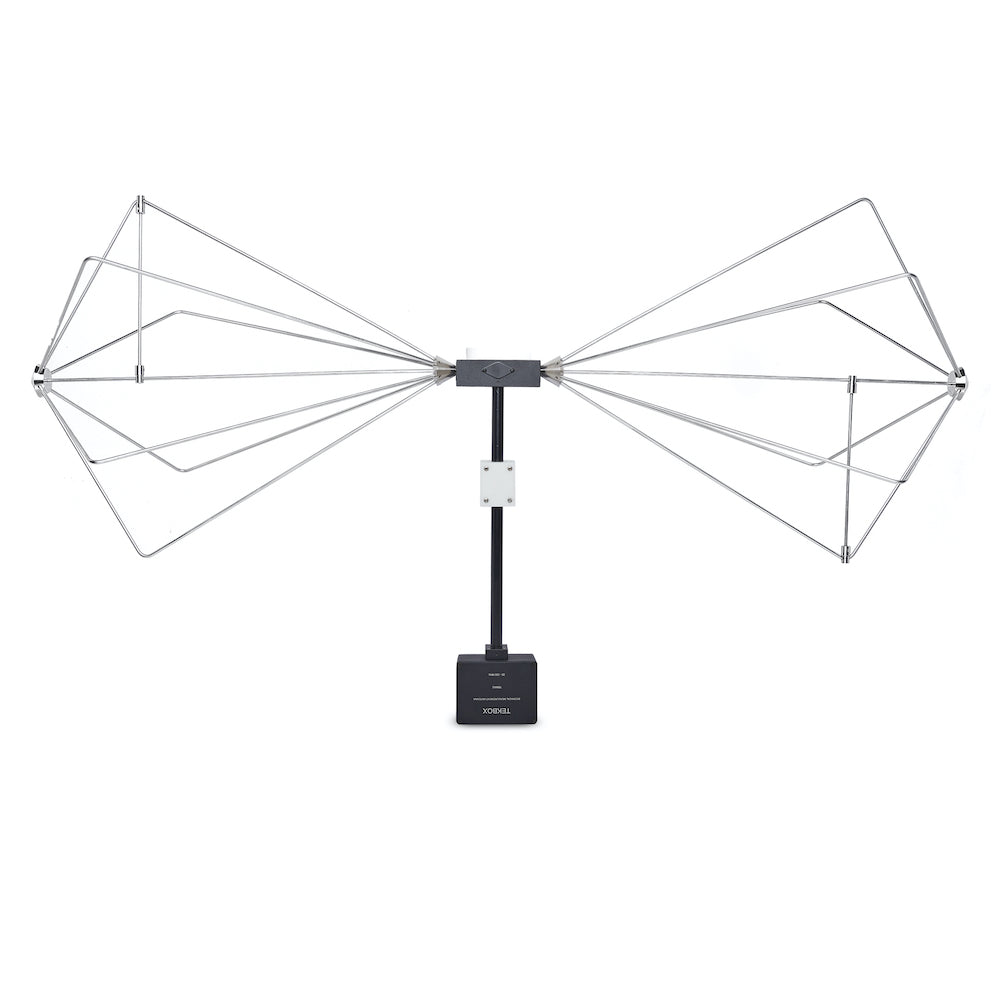

TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험
TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험 - 이미지 2
TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험 - 이미지 3
TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험 - 이미지 4
,

TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험

  • 용도: EMC 복사 방출 시험, 규정된 전계 세기 발생 – 사내 사전시험에 적합
  • 종류: 패시브 바이코니컬, 30 MHz ~ 300 MHz
  • 스테인리스 소자(용접 없이 그럽 스크류로 체결 – 분해·보관·운반 용이)
  • 1:4 밸룬, 최대 연속 입력 전력 100 W, 50 Ω, N(암)
  • 아이소트로픽 게인 -12.51 ~ 0.55 dBi, 안테나 계수 10.8 ~ 26.3 dB/m
  • 적용 규격: FCC, CISPR, SAE, RTCA-DO-160, MIL-STD-461 등

별도문의 (채널톡 상담)

Add to wishlist
비교하기
GoTest 정품 인증 안내

TBMA2 바이코니컬 안테나 (30 MHz ~ 300 MHz)

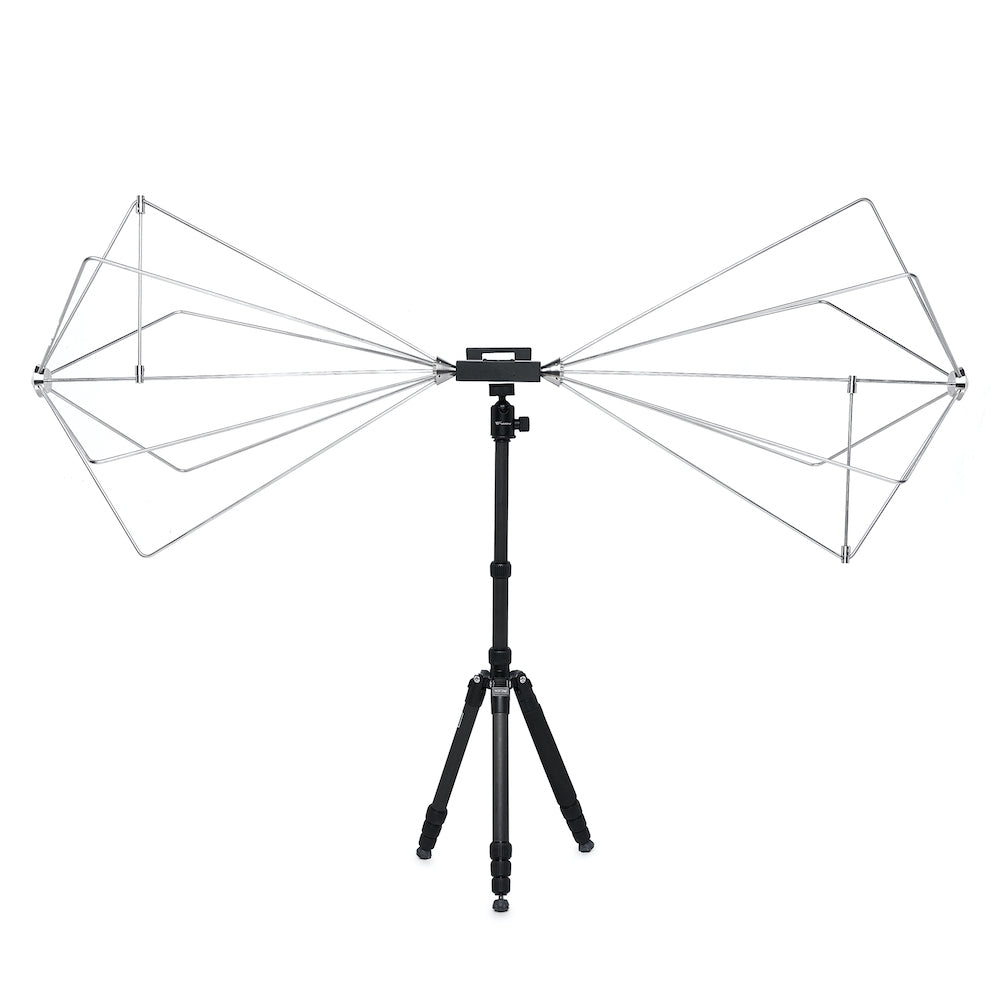

TBMA2 사진 1

제품 소개

TBMA2는 EMC 복사 방출 시험과 규정된 전계 세기 발생에 쓰는 바이코니컬 측정 안테나입니다. 합리적인 가격이라 사내에서 사전시험(pre-compliance)을 하는 실험실에 좋은 선택입니다. 30MHz ~ 300MHz에서 특성이 확인되었고 다이폴 안테나와 비슷한 지향 패턴을 가집니다.

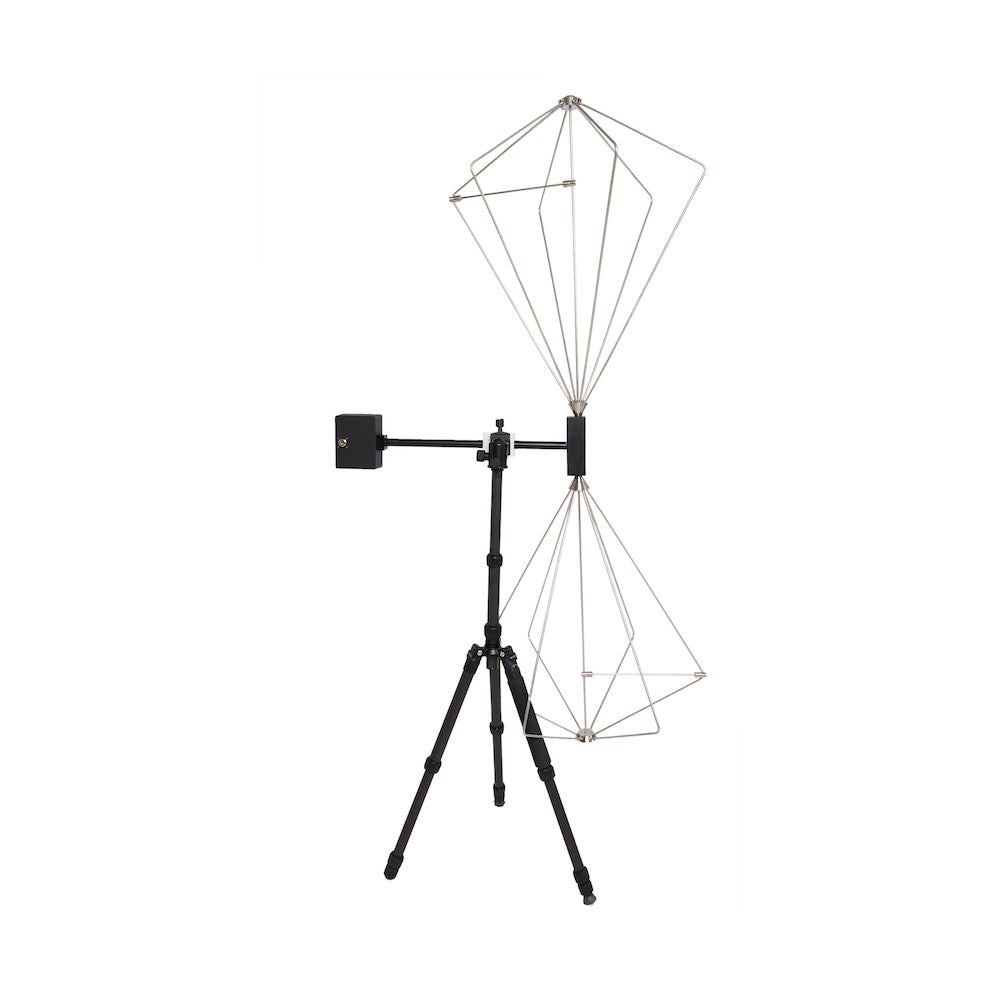

TBMA2 사진 2

이런 때 사용합니다

  • 30~300MHz 복사 방출 시험 – FCC, CISPR, SAE, RTCA-DO-160, MIL-STD-461 등
  • 전계 세기 발생 – 최대 100W 입력

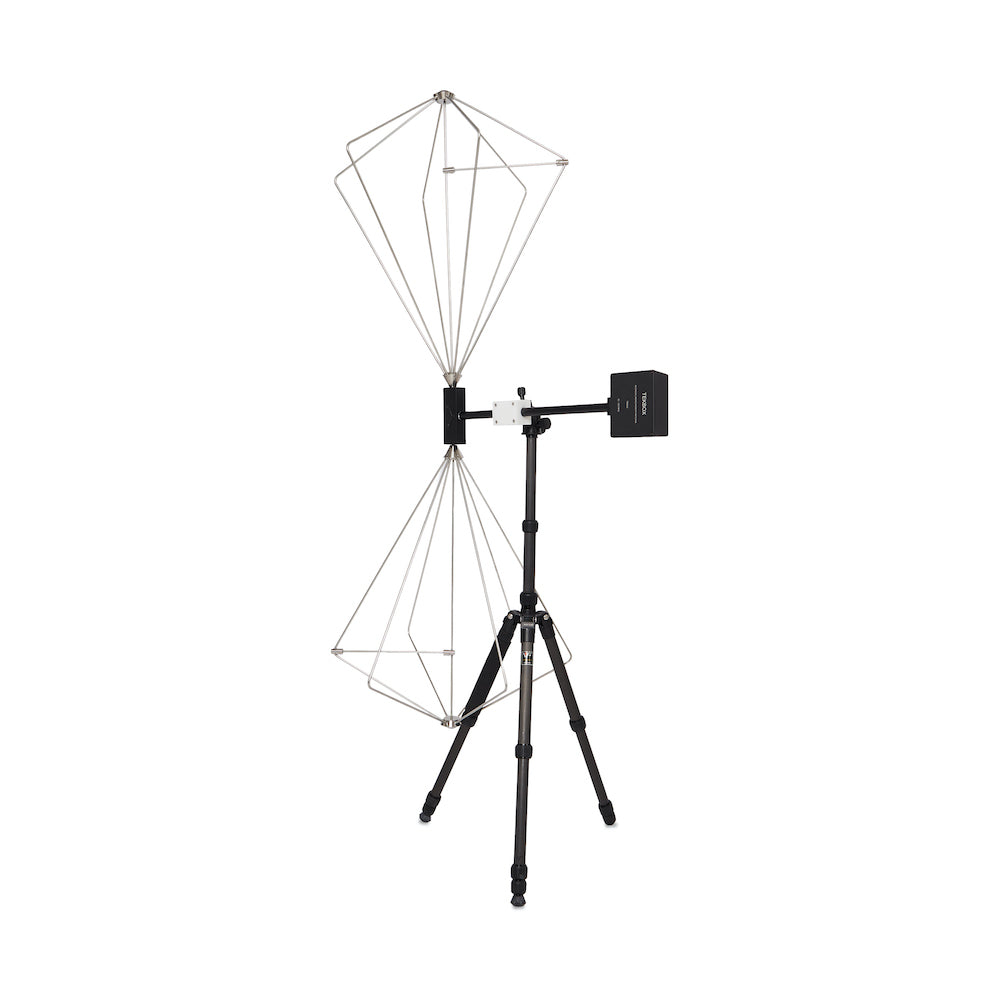

TBMA2 사진 3

구성과 특징

  • 스테인리스 소자 – 알루미늄 비용접 구조에서 생기는 접촉 열화 문제가 없습니다.
  • 그럽 스크류 체결로 분해·조립이 간단해 보관과 운반이 쉽습니다.
  • 1:4 밸룬(100W 허용)으로 급전합니다.
  • POM 브래킷(1/4″ 나사 인서트)이 포함되어 일반 삼각대에 장착할 수 있습니다.

주요 사양

항목 사양
종류 passive biconical
주파수 범위 30 MHz– 300 MHz
임피던스 50 Ω
밸룬 1:4
최대 연속 입력 전력 100 W
커넥터 N type female
아이소트로픽 게인 -12.51 to 0.55, see Figure 2 and Table 1
안테나 계수 10.8 to 26.3, see Figure 3 and Table 1
VSWR 1.05 to 38.05, see Figure 4 and Figure 5
시험 규격 FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, etc.
길이 138.7 cm (54.6 “) tip-to-tip
지름 54.2 cm (21.3 “)
깊이 80.3 cm (31.6 “) including balun
소자 1개 무게 0.78 kg (1.72 lbs)
홀더/밸룬 무게 0.96 kg (2.12 lbs)

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
