TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15)
TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15) - 이미지 2
TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15) - 이미지 3
TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15) - 이미지 4
,

TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15)

  • 용도: 조명기기의 자기장 방출 측정 – CISPR 16-1-4, CISPR 15 / EN 55015
  • 구성: 직경 2m 직교 3중 루프(X/Y/Z), 총 높이 2.5m의 경량 중공 WPC 프레임
  • 주파수 범위: 9 kHz ~ 30 MHz
  • RF 트랜스듀서(TBCCP1-2K70 × 3) 전달 임피던스 0 dBΩ (1V/A)
  • 동축 케이블, 페라이트 클램프, 수동 동축 스위치, 쿼드팟·목재 DUT 지지판 포함
  • 크기 2062 × 2062 × 2547 mm, 무게 25 kg

별도문의 (채널톡 상담)

Add to wishlist
비교하기
GoTest 정품 인증 안내

TBLLA-2M 대형 루프 안테나 (9 kHz ~ 30 MHz)

TBLLA-2M 사진 1

제품 소개

TBLLA-2M은 CISPR 16-1-4와 CISPR 15 / EN 55015에서 요구하는 직교 3중 루프(LLA, Large Loop Antenna) 안테나입니다. 조명기기가 방출하는 자기장에 의해 루프에 유도되는 전류를 측정하며, 시험 구성과 절차는 EN 55015 4.4절에 규정되어 있습니다.

TBLLA-2M 사진 2

이런 때 사용합니다

  • 조명기기(램프·조명) 자기장 방출 시험 – 9kHz~30MHz 대역의 유도 전류를 측정합니다.
  • CISPR 15 / EN 55015 사전 시험

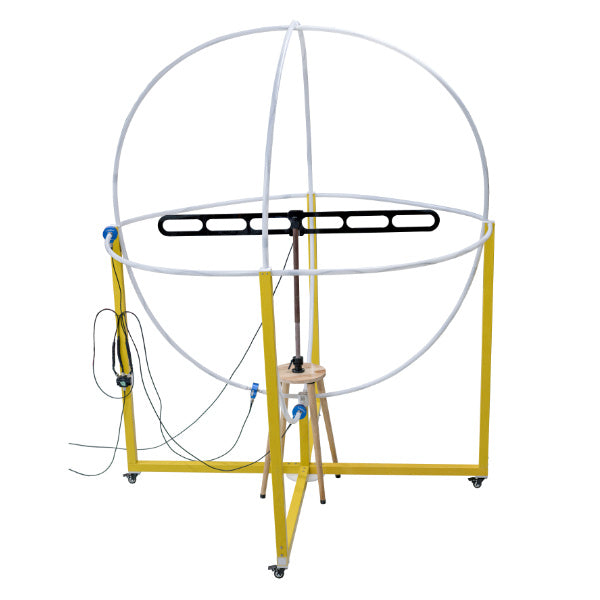

  • 교정용 다이폴(별도 옵션)로 안테나 검증 가능
TBLLA-2M 사진 3

구성과 특징

  • 직경 2m 루프 3개가 서로 수직(X/Y/Z)으로 배치되며, 각 루프는 자신의 평면에 수직인 자기장을 받아 H-field 세기에 비례하는 전압을 출력합니다.

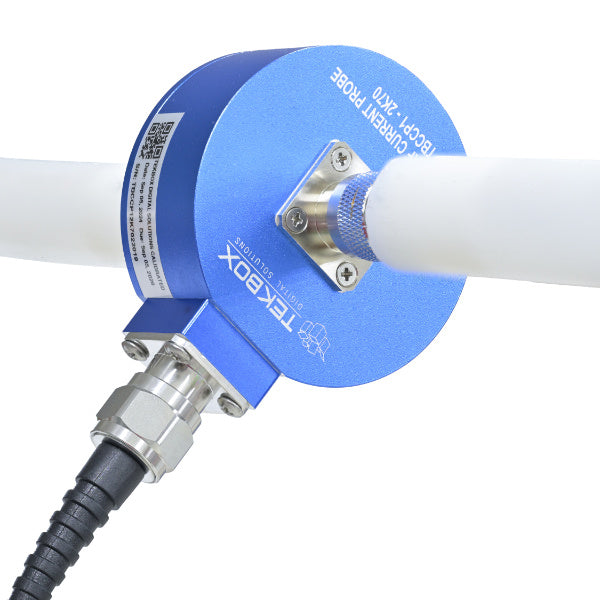

  • 동축 RF 전류 모니터링 프로브(TBCCP1-2K70) 3개를 트랜스듀서로 장착(9kHz~30MHz에서 평탄한 0 dBΩ, 1V/A, 50Ω 부하 시).

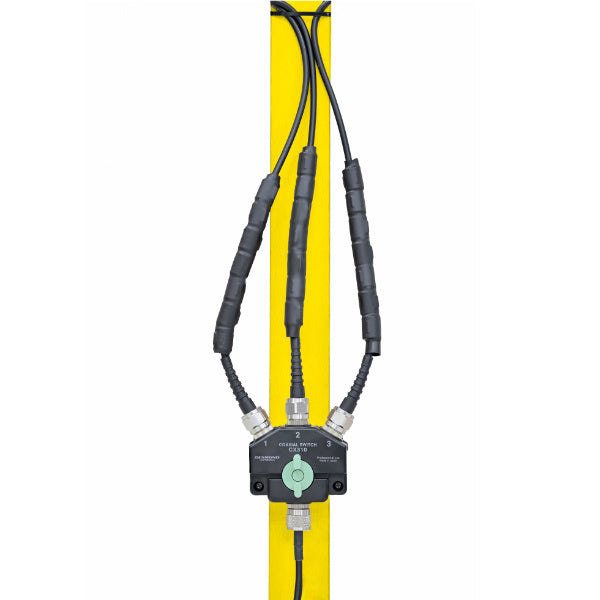

  • 수동 동축 스위치로 루프를 선택하고, 필요한 동축 케이블·페라이트 클램프가 모두 포함됩니다.

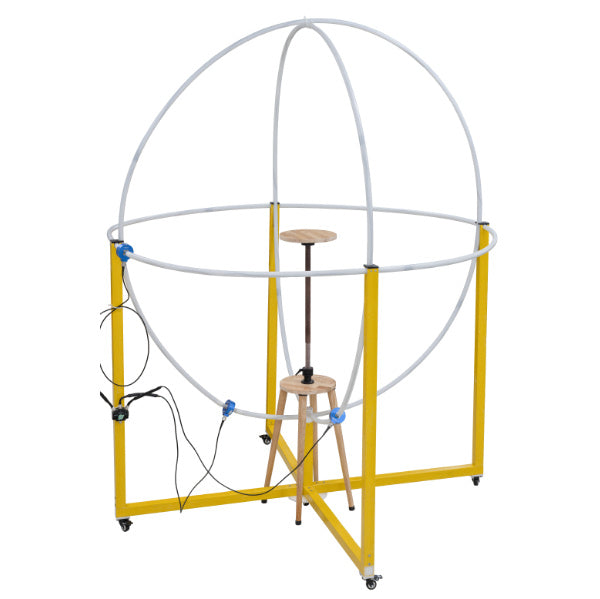

  • 쿼드팟(4다리 지지대)과 목재 DUT 지지판 포함. 루프 최하단은 지상 0.5m.

주요 사양

항목 사양
종류 Large Loop Antenna (triple loop)
주파수 범위 9 kHz– 30 MHz
적용 규격 CISPR 16-1-4, CISPR 15
루프 3 perpendicular loops with 2m diameter
루프 구조 RG223U sections with over-molded slits inside PEX tube
지지 프레임 fiberglass profiles
RF 트랜스듀서 전달 임피던스 typical 0 dBΩ ; 1V/A @ 9kHz to 30 MHz
RF 트랜스듀서 출력 커넥터 N-female, 50 Ω
안테나 검증 계수 within ±2 dB compared to the theoretical validation factor for 2m diameter LLA given in CISPR 16-1-4
유효 안테나 보정 계수 0 dB
페라이트 흡수체 CM 저항 > 200 Ω @ 10 MHz
크기 (L × W × H) 2062 mm x 2062 mm x 2547 mm (81.2” x 81.2” x 100”)
무게 25 kg (55.12 lbs)

※ 교정용 다이폴과 지지 구조는 제조사 옵션 액세서리입니다(문의).

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
