제품 소개
TBCG3-RN6는 주로 복사 방출 측정 셋업을 점검하는 콤 제너레이터로, RN2보다 6GHz까지 특성이 확인된 모델입니다. 안테나와 프리앰프의 동작, 분석기 설정을 검증하고, 무반사실에서 특성이 확인된 방사 스펙트럼을 기준 신호로 쓸 수 있습니다.
RIGOL 제품 선택 가이드
(, 0KB)
TBCG3-RN6_Manual_EN
(pdf, 0KB)
TBCG3-RN6 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBCG1 Radiating Comb Generators 방사형 콤 제너레이터 25MHz / 100MHz (복사 방출 셋업 점검용) |
 TEKBOX TBCG2 Comb Generator/Frequency Multiplier 콤 제너레이터 겸 주파수 체배기 (1MHz~2.5GHz) |
 TEKBOX TBCG3-CN Comb Generator 콤 제너레이터 (전도 방출 셋업 점검용) |
 TEKBOX TBCG3-RN2 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 증폭기 스위치 포함) |
 TEKBOX TBCG3-RN6 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 6GHz) |
 TEKBOX TBCG4 General Purpose Comb Generator 범용 콤 제너레이터 (5/10/20MHz, 1GHz까지) |
 TEKBOX TBCG5 General Purpose Comb Generator 범용 콤 제너레이터 (50/100/200MHz, 3GHz까지) |
|
|---|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | In stock | |
| 기본 주파수 | 25 MHz / 100 MHz | 입력 1 MHz ~ 350 MHz (외부 구동) | 100 kHz / 500 kHz / 1 MHz / 5 MHz / 10 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 20 MHz (슬라이드 스위치) | 50 / 100 / 200 MHz (슬라이드 스위치) | |
| 콤 스펙트럼 범위 | 30 MHz ~ 6 GHz | 1 MHz ~ 2.5 GHz | ~ 1.5 GHz | 5 MHz ~ 3 GHz (앰프 ON/OFF) | 5 MHz ~ 6 GHz | 5 MHz ~ 1 GHz | 5 MHz ~ 3 GHz (8 GHz까지 사용 가능) | |
| 전원 | 9V 건전지 (80 / 175 mA) | 패시브 (전원 불필요) | AA NiMH ×4 (70 mA) | AA NiMH ×6 (96 / 181 mA) | AA NiMH ×6 (91 mA) | USB-C (120 mA) | USB-C (120 mA) | |
| 종류/용도 | 방사형 (내장 안테나) | 패시브 SRD (체배기) | 전도 방출 셋업 점검용 (N 출력) | 복사 방출 셋업 점검용 (20 dB 앰프 포함) | 복사 방출 셋업 점검용 (6 GHz) | 범용 (SMA 출력) | 범용 (SMA 출력) |

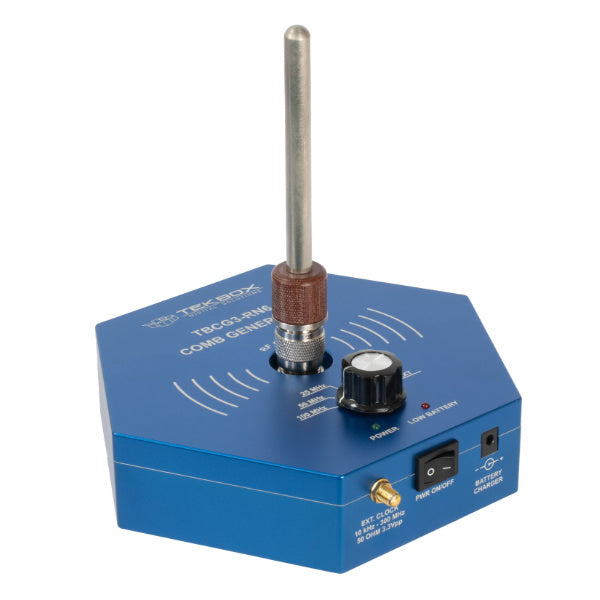

TBCG3-RN6 콤 제너레이터 (복사 방출 셋업 점검용, 6GHz)
이런 때 사용합니다
- 복사 방출 셋업 검증 – 안테나, 프리앰프, 분석기 설정 확인
- 6GHz까지의 기준 신호 – 방사 콤 스펙트럼 5 MHz ~ 6 GHz
주요 특징
- 고정 콤 주파수 100 / 50 / 25 / 10 / 5 MHz + 외부 콤 주파수 입력 5 kHz ~ 200 MHz

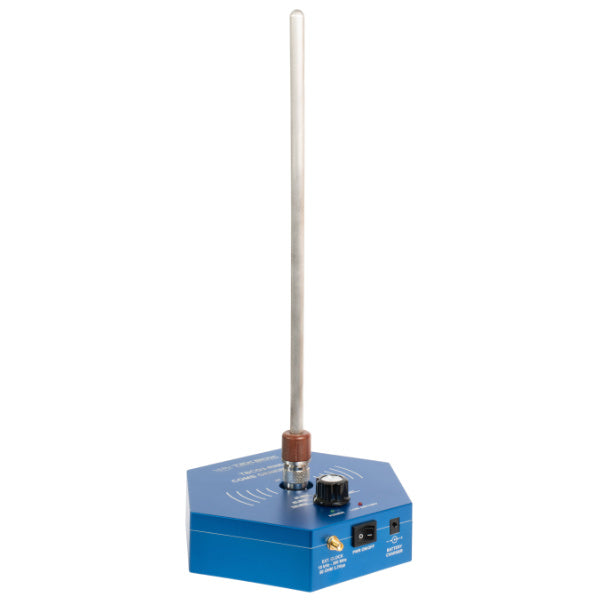

- 모노폴 안테나 2종(30cm / 10cm), AA NiMH 6개, 외부 충전기 포함
경고 – TBCG3-RN6는 넓은 대역에서 CISPR 규격의 복사 방출 한도를 크게 초과하는 신호를 방사합니다. 다른 전자 제품에 간섭을 주지 않도록 반드시 차폐된 환경에서만 사용하세요.
주요 사양
| 항목 | 사양 |
|---|---|
| 특성 주파수 범위 | 5 MHz – 6 GHz |
| 콤 스펙트럼 평탄도 (2GHz까지) | typically 10 dB at the RF connector |
| 콤 스펙트럼 평탄도 (6GHz까지) | typically 40 dB at the RF connector |
| 출력 임피던스 | 50 Ohm |
| 출력 전력 | 0 dBm max. @ 100 MHz f comb; decreasing 6 dB with every fcomb/2 |
| 진폭 안정도 | < 0.2 dB; <0.1 dB after 15 minutes |
| 에이징 | < 0.5 dB over 12 months |
| 출력 커넥터 | N-female |
| 선택 가능한 고정 콤 주파수 | 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz |
| 주파수 안정도 | 50 ppm |
| 외부 여기 입력 | 5 kHz – 200 MHz @ square input signal; 3.3 Vpp max, 100 kHz – 200 MHz @ sinus input signal; 3.3 Vpp max |
| 외부 입력 임피던스 / 커넥터 | 50 Ohm / SMA-female |
| 표시 | Power On LED, Low Battery LED |
| 전원 | 6 x AA NiMH (e.g. Varta Mignon 2700, not supplied) |
| 충전기 | external; Ansmann ACS310 |
| 안테나 | 30 cm monopole for f<300 … 500 MHz; 10 cm monopole for f>300…500 MHz |
| 동작 시간 | battery capacity / 91 mA |
| 동작 온도 | -10°C to +45 °C; lower operating temperature depending on batteries |
| 하우징 | diameter 180 mm, height 60 mm |
| 무게 | 1250 g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
