제품 소개
TBCG2는 스텝 리커버리 다이오드 방식의 패시브 콤 제너레이터 / 주파수 체배기입니다. 1MHz ~ 2.5GHz에서 적당한 구동 전력과 스펙트럼 평탄도에 최적화되어 있으며, 권장 구동 전력은 +10dBm ~ +20dBm, 구동 신호 주파수는 1MHz ~ 350MHz입니다.
RIGOL 제품 선택 가이드
(, 0KB)
TBCG2_Manual_EN
(pdf, 0KB)
TBCG2 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBCG1 Radiating Comb Generators 방사형 콤 제너레이터 25MHz / 100MHz (복사 방출 셋업 점검용) |
 TEKBOX TBCG2 Comb Generator/Frequency Multiplier 콤 제너레이터 겸 주파수 체배기 (1MHz~2.5GHz) |
 TEKBOX TBCG3-CN Comb Generator 콤 제너레이터 (전도 방출 셋업 점검용) |
 TEKBOX TBCG3-RN2 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 증폭기 스위치 포함) |
 TEKBOX TBCG3-RN6 Comb Generator 콤 제너레이터 (복사 방출 셋업 점검용, 6GHz) |
 TEKBOX TBCG4 General Purpose Comb Generator 범용 콤 제너레이터 (5/10/20MHz, 1GHz까지) |
 TEKBOX TBCG5 General Purpose Comb Generator 범용 콤 제너레이터 (50/100/200MHz, 3GHz까지) |
|
|---|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | In stock | |
| 기본 주파수 | 25 MHz / 100 MHz | 입력 1 MHz ~ 350 MHz (외부 구동) | 100 kHz / 500 kHz / 1 MHz / 5 MHz / 10 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 25 / 50 / 100 MHz | 5 / 10 / 20 MHz (슬라이드 스위치) | 50 / 100 / 200 MHz (슬라이드 스위치) | |
| 콤 스펙트럼 범위 | 30 MHz ~ 6 GHz | 1 MHz ~ 2.5 GHz | ~ 1.5 GHz | 5 MHz ~ 3 GHz (앰프 ON/OFF) | 5 MHz ~ 6 GHz | 5 MHz ~ 1 GHz | 5 MHz ~ 3 GHz (8 GHz까지 사용 가능) | |
| 전원 | 9V 건전지 (80 / 175 mA) | 패시브 (전원 불필요) | AA NiMH ×4 (70 mA) | AA NiMH ×6 (96 / 181 mA) | AA NiMH ×6 (91 mA) | USB-C (120 mA) | USB-C (120 mA) | |
| 종류/용도 | 방사형 (내장 안테나) | 패시브 SRD (체배기) | 전도 방출 셋업 점검용 (N 출력) | 복사 방출 셋업 점검용 (20 dB 앰프 포함) | 복사 방출 셋업 점검용 (6 GHz) | 범용 (SMA 출력) | 범용 (SMA 출력) |

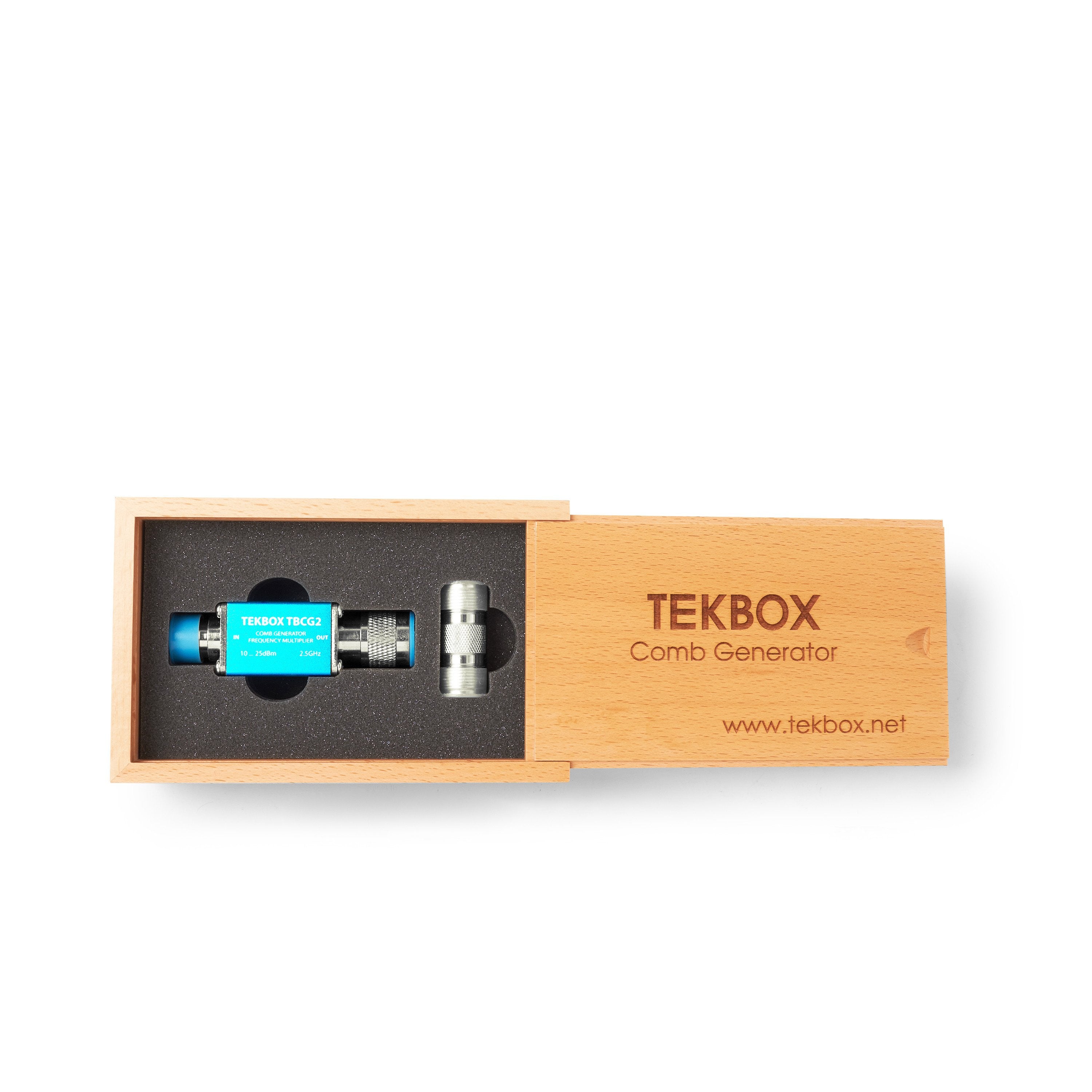

TBCG2 콤 제너레이터 / 주파수 체배기
이런 때 사용합니다

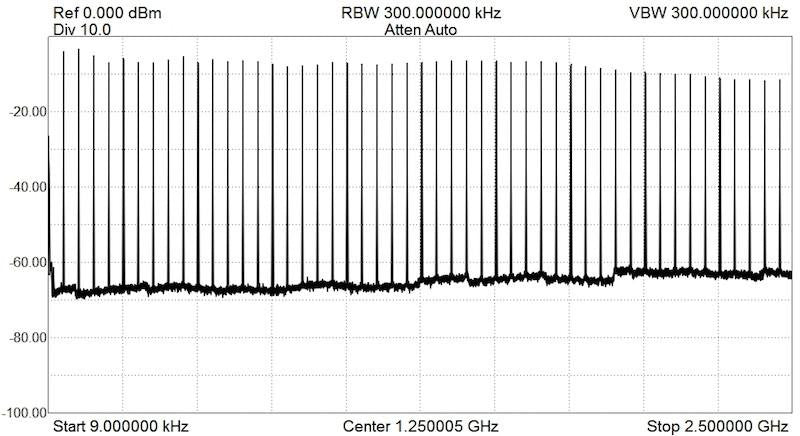

- 신호 발생기에 연결해 콤 스펙트럼 생성 – 구동 신호의 고조파를 2.5GHz까지 만듭니다.
- 주파수 체배
주요 특징
- 패시브 SRD 방식 – 별도 전원 불필요

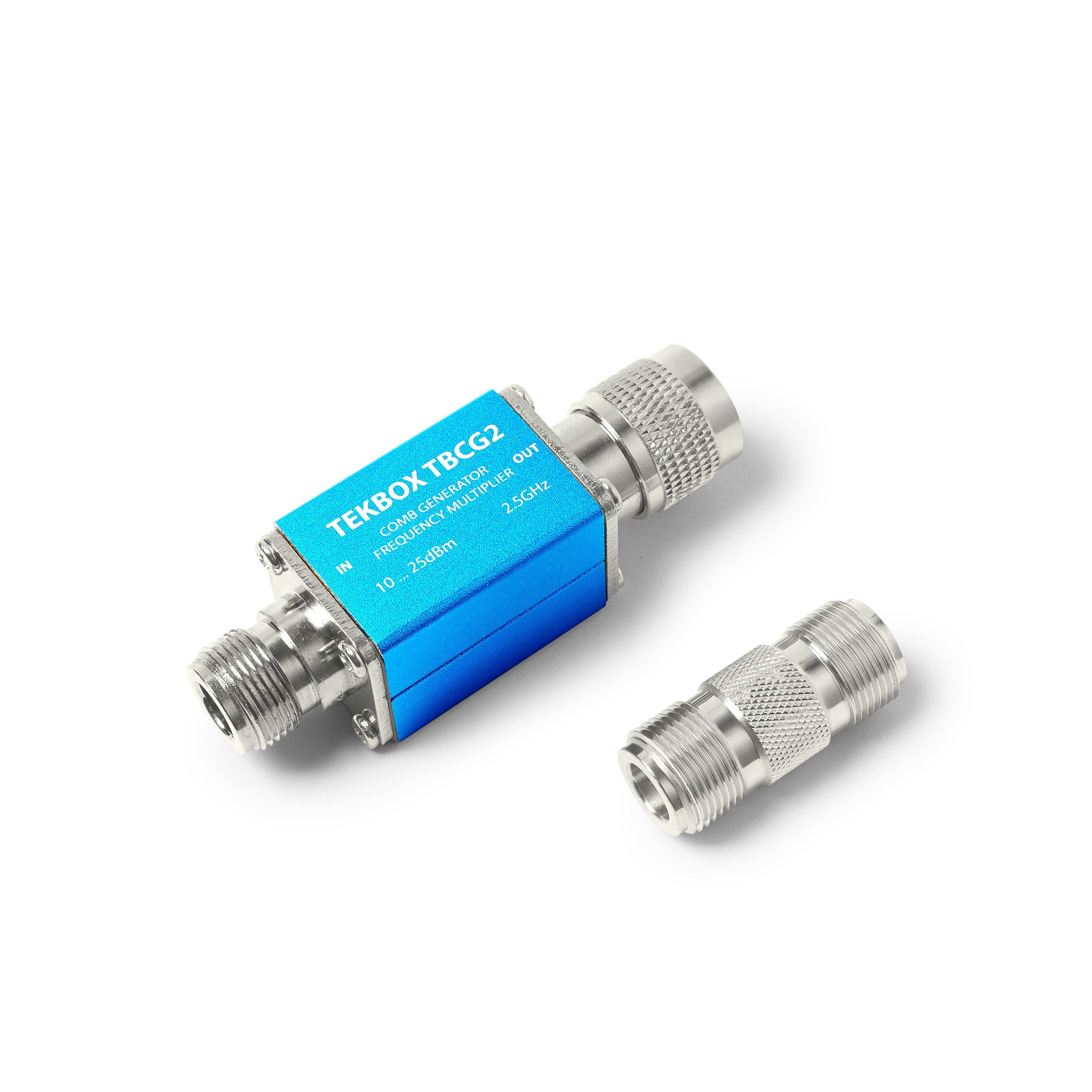

- 입력 N(암) / 출력 N(수)
- 작은 크기 81 × 26 × 26 mm
주요 사양
| 항목 | 사양 |
|---|---|
| 입력 전력 | +10 dBm to +20 dBm; 25 dBm max |
| 입력 주파수 | 1 MHz to 350 MHz |
| 콤 스펙트럼 | 1 MHz – 2.5 GHz |
| 입력 커넥터 | N female |
| 출력 커넥터 | N male |
| 크기 | 81 mm x 26 mm x 26 mm |
| 무게 | 96 g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
