제품 소개
TBMA3는 복사 노이즈 EMC 사전시험을 위한 합리적인 가격의 로그 주기(log-periodic) 측정 안테나입니다. 250MHz ~ 1.3GHz에서 특성이 확인되었고, 로그 주기 안테나에서 전형적인 VSWR과 안테나 계수를 가집니다. CISPR 16은 대역을 여러 구간으로 나누어 각각의 안테나를 지정하는데, 300MHz ~ 1GHz 복사 노이즈 측정에는 로그 주기 안테나를 사용하도록 규정합니다.
악세서리, 안테나
TEKBOX TBMA3 Log Periodic Antenna 로그 주기 안테나 250MHz~1.3GHz EMC 복사 방출 사전시험
- 용도: 복사 노이즈 EMC 사전시험 – CISPR 16에서 300MHz~1GHz 대역에 로그 주기 안테나 지정
- 종류: 로그 주기, 250 MHz ~ 1300 MHz
- 게인 6 dBi ± 1.5 dB, 안테나 계수 14.2 ~ 27.5 dB/m
- VSWR < 1.95:1 (평균 1.35:1), 최대 입력 100 W, 50 Ω, N(암)
- 안테나 브래킷·마운트 어댑터(1/4″ 나사)·휴대 케이스 포함
- 크기 749 × 863 mm, 무게 1.78 kg
RIGOL 제품 선택 가이드
(, 0KB)
TBMA3_Manual_EN
(pdf, 0KB)
TBMA3 Log Periodic Antenna Manual (Tekbox)
제품비교하기 |
 TEKBOX TBMA3 Log Periodic Antenna 로그 주기 안테나 250MHz~1.3GHz EMC 복사 방출 사전시험 |
 TEKBOX TBMA7 150 MHz 3000 MHz Log Periodic Measurement Antenna 로그 주기 안테나 EMC 복사 방출 사전시험 |
 TEKBOX TBMA8 30 MHz – 3000 MHz Hybrid Measurement Antenna 하이브리드 안테나 EMC 복사 방출 사전시험 |
 TEKBOX TBMA11 130 MHz – 6000 MHz Logarithmic Periodic Measurement Antenna 로그 주기 안테나 6GHz |
 TEKBOX TBMA12 30 MHz – 6000 MHz Hybrid Measurement Antenna 하이브리드 안테나 6GHz EMC 복사 방출 |
 TEKBOX TBMA4 Double Ridge Horn Antenna 더블 리지 혼 안테나 1GHz~8GHz EMC 복사 방출 사전시험 |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 250 MHz ~ 1.3 GHz | 150 MHz ~ 3 GHz | 30 MHz ~ 3 GHz | 130 MHz ~ 6 GHz | 30 MHz ~ 6 GHz | 1 GHz ~ 8 GHz | |
| 안테나 종류 | 로그 주기 | 로그 주기 | 하이브리드 | 로그 주기 | 하이브리드 | 더블 리지 혼 | |
| CISPR 대역 | D | D+E | C+D+E | C+D+E | C+D+E | E | |
| 안테나 계수 | +14 ~ +28 dB/m | +10 ~ +34 dB/m | +8 ~ +34 dB/m | +7 ~ +41 dB/m | +7 ~ +41 dB/m | +24 ~ +43 dB/m | |
| 최대 입력 전력 | 100W | 130W | 130W | 130W | 130W | 100W |
TBMA3 로그 주기 안테나 (250 MHz ~ 1.3 GHz)
이런 때 사용합니다
- 300MHz~1GHz 복사 방출 사전시험 – CISPR 16 대역 D
구성과 특징

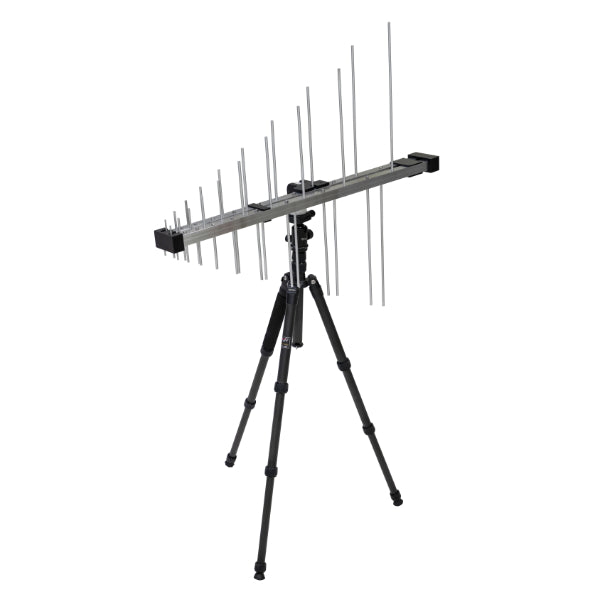

- 분체 도장 알루미늄 합금 소자와 붐으로 제작된 중형 안테나입니다.

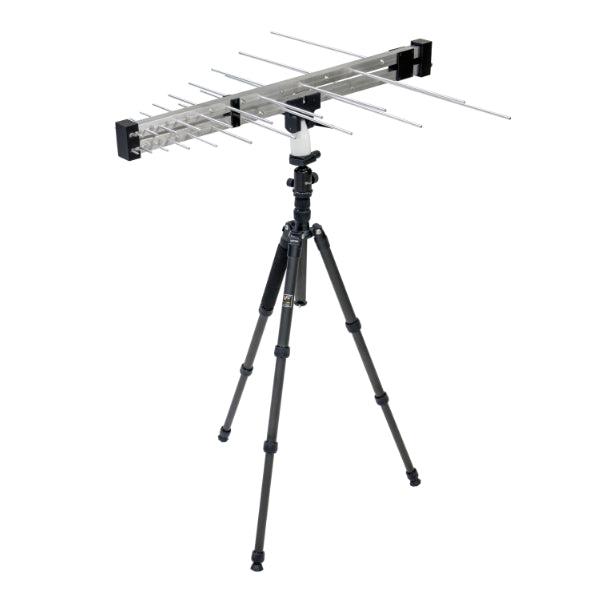

- 표준 N(암) 커넥터, 안테나 브래킷과 마운트 어댑터가 함께 제공됩니다. 어댑터 하단의 표준 1/4″ 나사로 대부분의 삼각대에 연결됩니다.

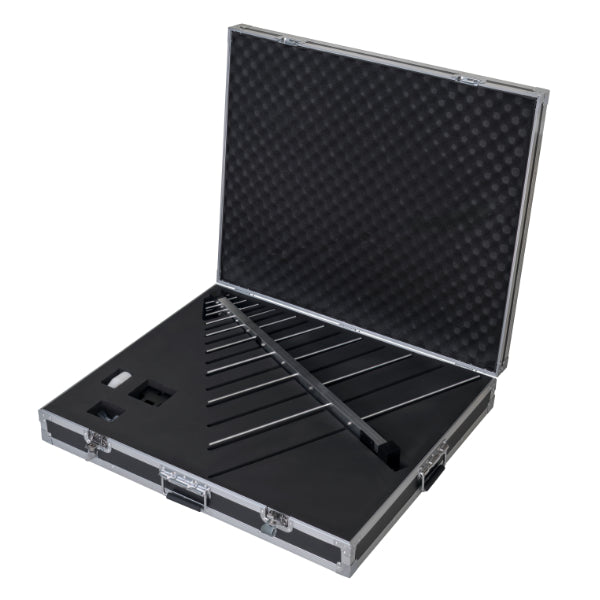

- 견고한 휴대 케이스에 담겨 출하됩니다.
주요 사양
| 항목 | 사양 |
|---|---|
| 종류 | logarithmic periodic |
| 주파수 범위 | 250 MHz– 1300 MHz |
| 임피던스 | 50 Ω |
| 커넥터 | N type female |
| 최대 연속 입력 전력 | 100 W |
| 아이소트로픽 게인 | 6 dBi ± 1.5 dB |
| 안테나 계수 | 14.2 … 27.5 dB/m |
| VSWR | < 1.95:1 over the entire frequency range ; 1.35:1 average |
| 폭 | 749 mm (29.49”) |
| 높이 (마운트 어댑터 포함) | 170.23 mm (6.70”) |
| 높이 (마운트 어댑터 제외) | 79.5 mm (3.13”) |
| 깊이 | 863 mm (33.98”) |
| 무게 | 1.78 kg (3.92 lbs) |
| 삼각대 나사 | ¼” |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
