TEKBOX TBMA6-P Passive Loop Antenna 패시브 루프 안테나 9kHz~30MHz (CISPR 16)

  • 용도: 9 kHz ~ 30 MHz 복사 방출(자기장) 측정 – CISPR 16
  • 직경 60 cm 루프, 무게 800 g
  • 자기장 안테나 계수 -20 dB/Ωm @ 30 MHz (typ.), 전기장 안테나 계수 31.5 dB/m @ 30 MHz (typ.)
  • 감도 -24 dBµA/m @ 30 MHz
  • 물결무늬 슬롯 동축 케이블 루프 – 다양한 루프 직경으로 사용 가능(30 cm 루프용 케이블은 별도 옵션)
  • N(암) 커넥터, 1/4″ 삼각대 나사

별도문의 (채널톡 상담)

Add to wishlist
비교하기
GoTest 정품 인증 안내

TBMA6-P 패시브 루프 안테나 (9 kHz ~ 30 MHz)

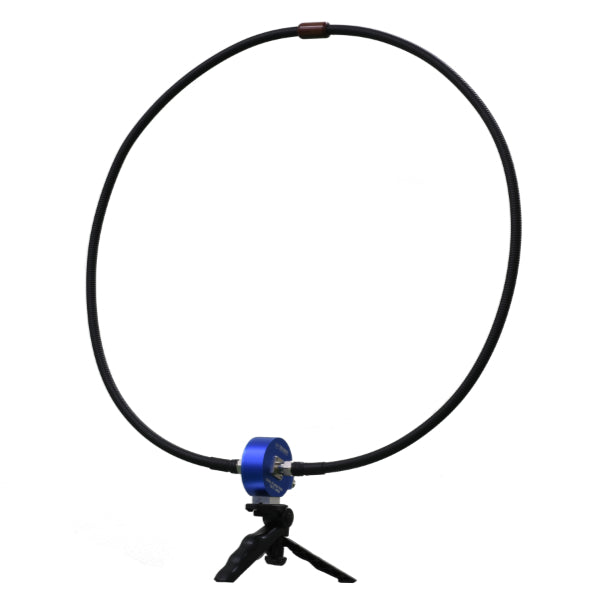

TBMA6-P 사진 1

제품 소개

TBMA6-P는 9kHz ~ 30MHz 복사 방출을 측정하는 패시브 루프 안테나입니다. CISPR 16에 따라 설계되었으며, 직경 60cm 루프로 해당 주파수 대역의 CISPR 규격 측정에 필요한 감도를 제공합니다.

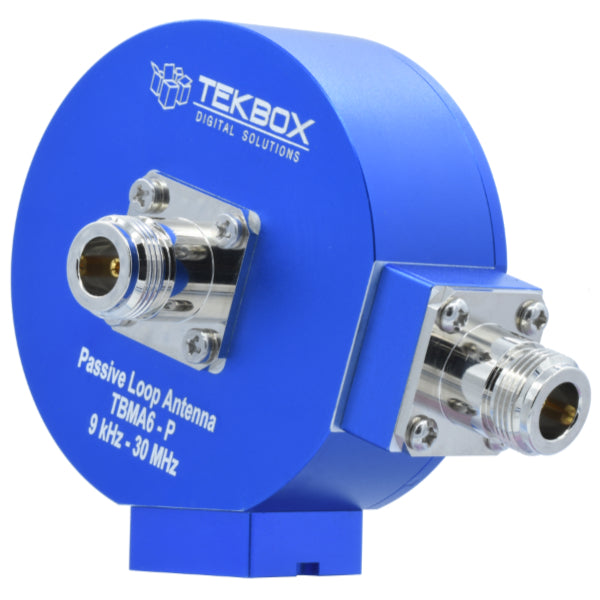

TBMA6-P 사진 2

이런 때 사용합니다

  • 저주파 자기장 복사 방출 시험(9kHz~30MHz)
  • 프리앰프(TBLNA-9K30)와 함께 사용하면 패시브 루프 안테나의 다이내믹 레인지를 넓힐 수 있습니다(별도 옵션).

구성과 특징

  • 물결무늬 슬롯 동축 케이블로 만든 루프를 트랜스듀서에 N 커넥터로 연결하는 구조라, 여러 루프 직경으로 유연하게 사용할 수 있습니다.
  • 1/4″ 나사 마운트로 일반 삼각대에 연결합니다.
  • 30 cm 루프용 슬롯 동축 케이블은 별도 옵션으로 제공됩니다(문의).

주요 사양

항목 사양
특성 주파수 범위 9 kHz to 30 MHz
자기장 안테나 계수 -20 dB/Ωm @ 30 MHz, typ.
전기장 안테나 계수 31,5 dB/m @ 30 MHz, typ.
감도 -24 dBµA/m @ 30 MHz
크기 Ф 60 cm
무게 800 g
커넥터 N female
마운트 ¼” thread

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
