TEKBOX TBMA5B Active Monopole Antenna 액티브 모노폴 안테나 9kHz~30MHz (CISPR 16, CISPR 25, MIL-STD-461G)

  • 용도: 9 kHz ~ 30 MHz 복사 방출 측정 – CISPR 16, CISPR 25, MIL-STD-461G
  • 로드 높이 104 cm, 전기장 안테나 계수 +5 ~ +7 dB/m (typ.)
  • 다이내믹 레인지 117 dB @ 10 MHz (9 kHz RBW, AVG)
  • 임피던스 컨버터 + 60 × 60 cm 접지판 + 표준 10pF 교정 어댑터 포함
  • 배터리: NiMH AA × 12 (별도), 최대 약 20시간 사용
  • 출력 커넥터 N(암), 1/4″ 삼각대 나사

별도문의 (채널톡 상담)

Add to wishlist
비교하기
TBMA5_Manual_EN (pdf, 0KB)
TBMA5 Active Monopole Antenna Manual (Tekbox)
Download
TBMA5B_Manual_EN (pdf, 0KB)
TBMA5B Active Monopole Antenna Manual (Tekbox)
Download
GoTest 정품 인증 안내

TBMA5B 액티브 모노폴 안테나 (9 kHz ~ 30 MHz)

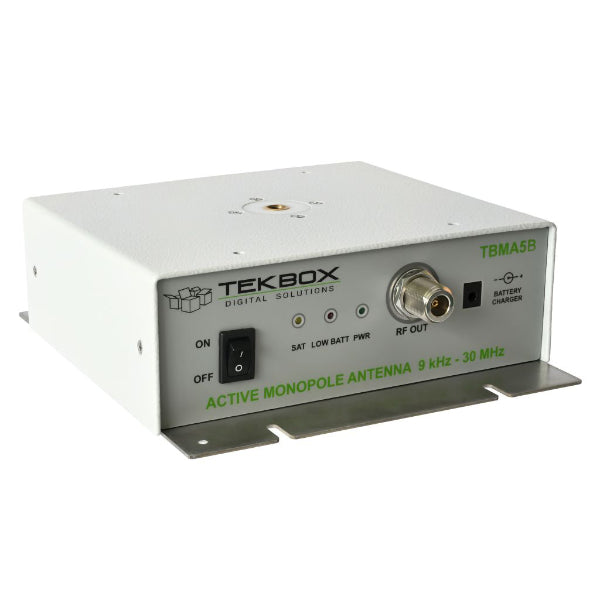

TBMA5B 사진 1

제품 소개

TBMA5B는 9kHz ~ 30MHz 복사 방출 측정을 위한 액티브 모노폴 안테나입니다. CISPR 16 규격에 따라 설계되었고, 높이 104cm 로드로 CISPR 25, MIL-STD-461G가 요구하는 복사 방출 측정을 충분한 감도로 수행합니다.

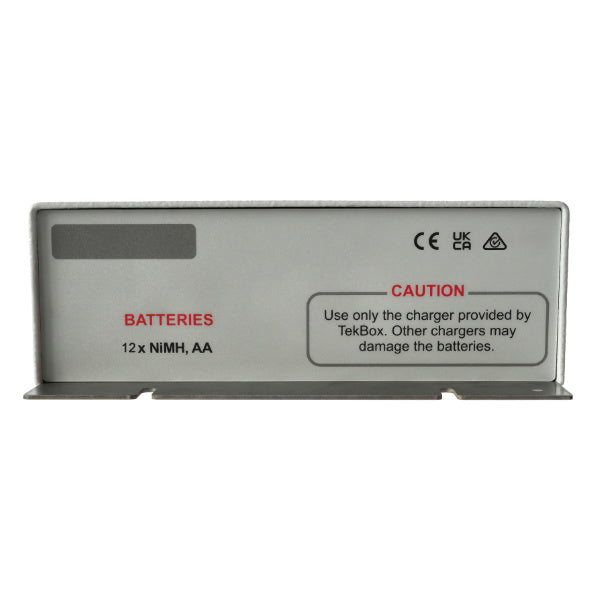

TBMA5B 사진 2

이런 때 사용합니다

  • 저주파 복사 방출 시험(9kHz~30MHz) – 전기장(E-field) 측정
  • 차량·군용 규격 사전 시험 – CISPR 25, MIL-STD-461G RE102 저주파 구간

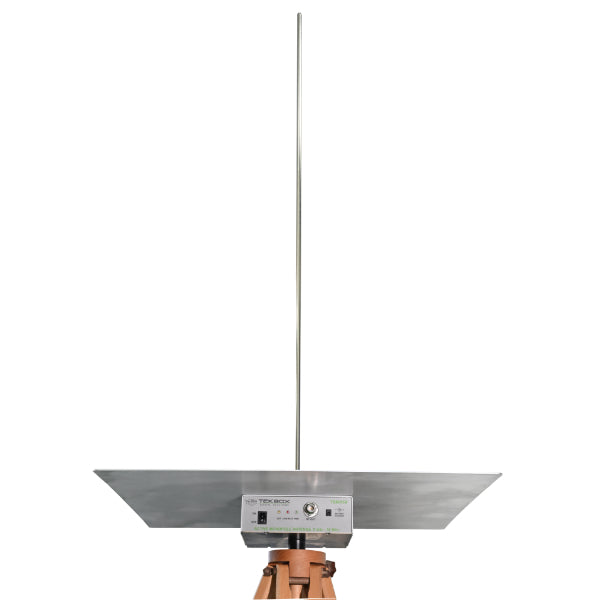

TBMA5B 사진 3

구성과 특징

  • 구성품: 임피던스 컨버터, 범용 충전기, 직경 10mm 로드, 60 × 60 cm 접지판, 표준 10pF 교정 어댑터
  • MIL-STD-461G에서 요구하는 페라이트 동축 케이블과 접지 장비 포함
  • 임피던스 컨버터에 1/4″ 나사가 있어 일반 삼각대에 장착 가능
  • 알루미늄 휴대 케이스(75 × 73 × 18 cm, 4 kg)

주요 사양

항목 사양
특성 주파수 범위 9 kHz to 30 MHz
전기장 안테나 계수 +5 to +7 dB/m, typ.
다이내믹 레인지 117 dB @ 10MHz, 9KHz RBW, AVG
전기장 하한 noise floor at -3 dBµV/m @ 10MHz, 9 KHz RBW, AVG
전기장 상한 120 dBµV/m (1 V/m) @ 1 dB compression
출력 VSWR 1.04 to 1.6 :1
출력 커넥터 N female
배터리 12 x NiMH, AA (not included)
배터리 사용 시간 up to 20 hours, depending on the battery capacity
충전기 Mascot 2116 6-12 Cells
삼각대 마운트 ¼” thread
임피던스 컨버터 크기/무게 185 x 210 x 65 mm, 1.5 kg
휴대 케이스 Aluminum, 75 x 73 x 18 cm, 4 kg

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
