제품 소개
TBMA1C는 작고 가벼운 광대역 바이코니컬 측정 안테나로, 합리적인 가격에 복사 방출 EMC 사전시험과 규정된 전계 세기 발생을 겨냥했습니다. 20MHz ~ 1GHz에서 특성이 확인되었고 다이폴과 비슷한 지향 패턴을 가집니다.
악세서리, 안테나
TEKBOX TBMA1C Biconical Antenna 바이코니컬 안테나 20MHz~1GHz EMC 복사 방출 사전시험
- 용도: EMC 복사 방출 사전시험, 규정된 전계 세기 발생
- 종류: 패시브 바이코니컬
- 주파수 범위: 최적 20 ~ 700 MHz, 특성 확인 20 ~ 1000 MHz
- VSWR < 2.66 (f > 200 MHz), 안테나 계수(3m) 14.19 ~ 40.56 dB/m
- 최대 연속 입력 전력 2W, 50 Ω, N(암)
- 안테나 605 × 235 × 203 mm, 0.58 kg / 휴대 케이스 4.4 kg
RIGOL 제품 선택 가이드
(, 0KB)
TBMA1C_Manual_EN
(pdf, 0KB)
TBMA1C Biconical Antenna Manual (Tekbox)
제품비교하기 |
 TEKBOX TBMA6-P Passive Loop Antenna 패시브 루프 안테나 9kHz~30MHz (CISPR 16) |
 TEKBOX TBLLA-2M 9 KHz – 30 MHz Large Loop Antenna 대형 루프 안테나 (CISPR 16-1-4, CISPR 15) |
 TEKBOX TBMA5B Active Monopole Antenna 액티브 모노폴 안테나 9kHz~30MHz (CISPR 16, CISPR 25, MIL-STD-461G) |
 TEKBOX TBMA1B Biconical Antenna 바이코니컬 안테나 30MHz~3GHz EMC 복사 방출 사전시험 |
 TEKBOX TBMA1C Biconical Antenna 바이코니컬 안테나 20MHz~1GHz EMC 복사 방출 사전시험 |
 TEKBOX TBMA2 Biconical Antenna 바이코니컬 안테나 30MHz~300MHz EMC 복사 방출 시험 |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 9 kHz ~ 30 MHz | 9 kHz ~ 30 MHz | 9 kHz ~ 30 MHz | 30 MHz ~ 3 GHz | 20 MHz ~ 1 GHz | 30 MHz ~ 300 MHz | |
| 안테나 종류 | 루프 | 3중 루프 | 액티브 모노폴 | 바이코니컬 | 바이코니컬 | 바이코니컬 | |
| CISPR 대역 | B | B | B | C+D | C+D | C | |
| 안테나 계수 | -20 dB/Ωm @ 30 MHz | 0 dBΩ (1V/A) | +5 ~ +7 dB/m | +17 ~ +51 dB/m | +14 ~ +41 dB/m | +11 ~ +26 dB/m | |
| 최대 입력 전력 | - | - | - | 2W | 2W | 100W |

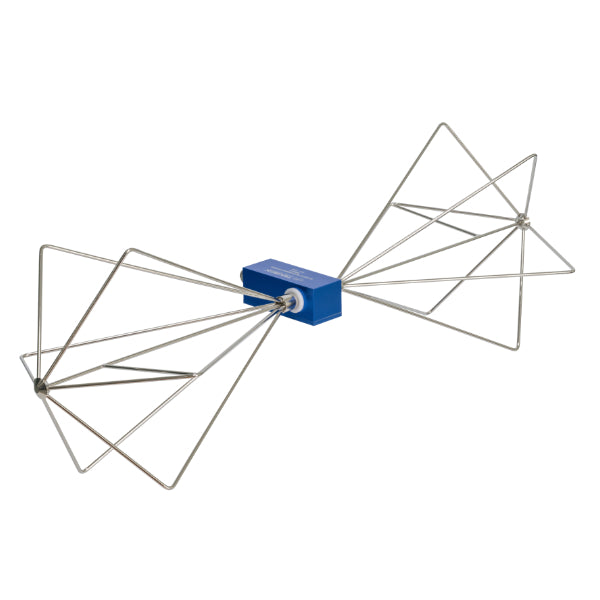

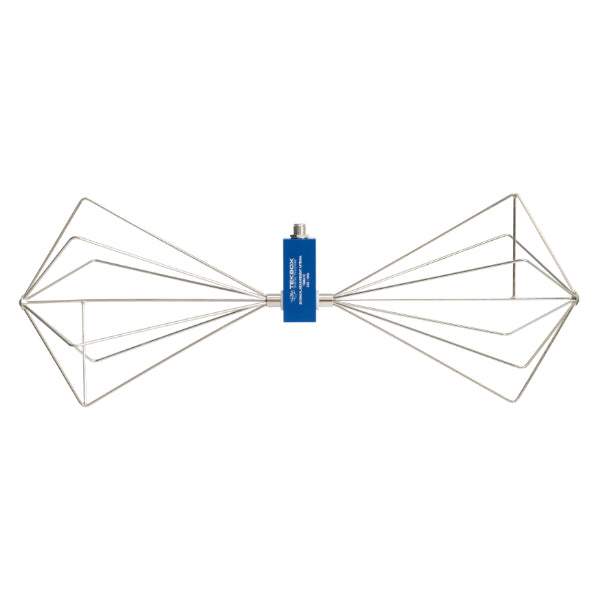

TBMA1C 바이코니컬 안테나 (20 MHz ~ 1 GHz)
이런 때 사용합니다
- 복사 방출 사전시험(20MHz~1GHz)
- 정해진 전계 세기 발생
구성과 특징

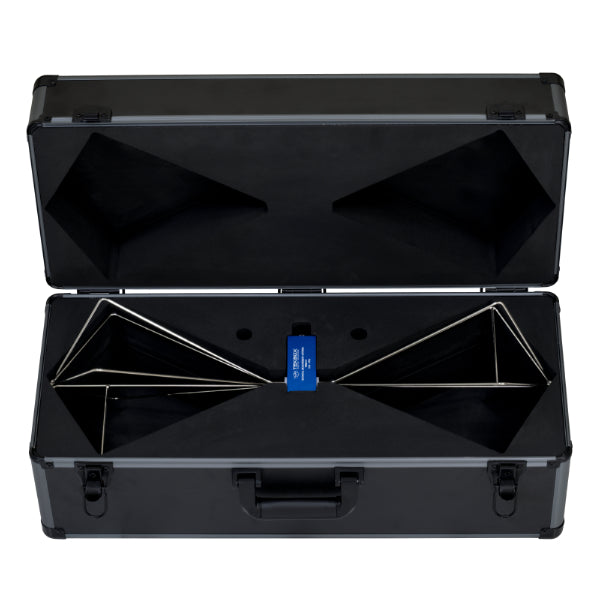

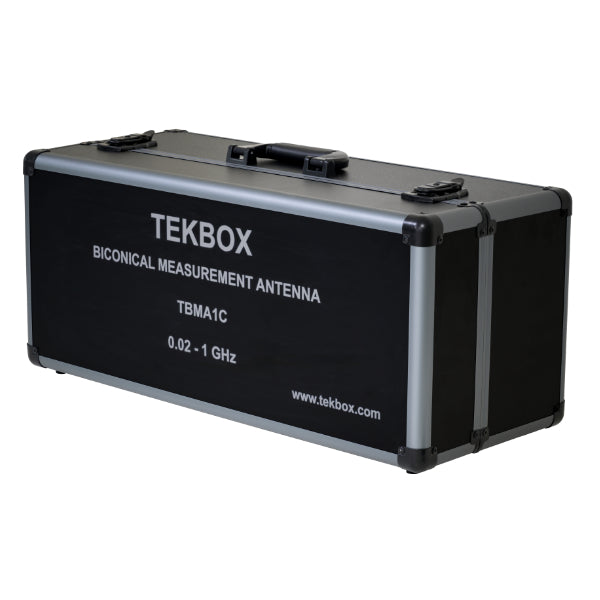

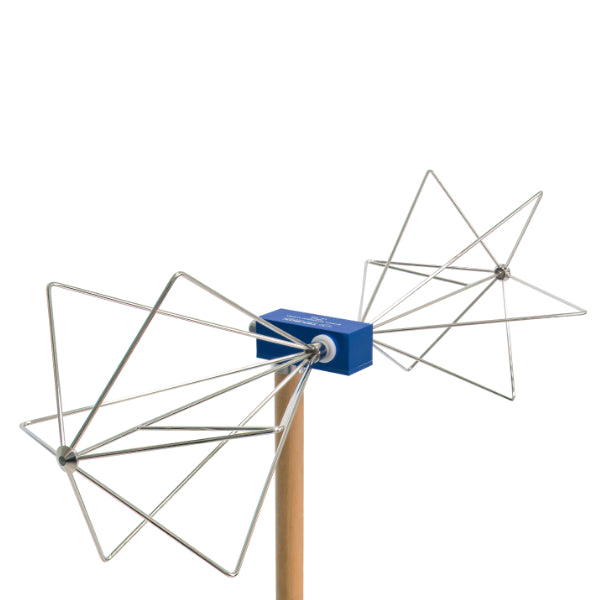

- 알루미늄 휴대 케이스가 함께 제공되며, 표준 1/4″ 나사로 대부분의 삼각대에 연결됩니다.
- 부식에 강한 소자가 회전하지 않게 고정되어 있고, 정전기 축적 방지 처리가 되어 있습니다.
- 광대역 밸룬(2W 전력 허용)으로 급전합니다. 매칭: 1:2 트랜스포머 + 1:1 밸룬
주요 사양
| 항목 | 사양 |
|---|---|
| 종류 | Passive biconical |
| 주파수 범위 (최적) | 20 MHz– 700 MHz |
| 주파수 범위 (특성 확인) | 20 MHz– 1000 MHz |
| VSWR | <2.66 (f > 200 MHz) |
| 아이소트로픽 게인 (3m) | -38.64 … 1.26 dBi |
| 안테나 계수 (3m) | 14.19 … 40.56 dB/m |
| 최대 연속 입력 전력 | 2W |
| 임피던스 | 50 Ω |
| RF 커넥터 | N type female |
| 매칭 | 1:2 transformer + 1:1 balun |
| 삼각대 나사 | 1/4 “ |
| 안테나 크기 (L × W × H) | 605 mm x 235 mm x 203 mm (23.80” x 9.26” x 8.00”) |
| 안테나 무게 | 0.58 kg (1.28 lbs) |
| 휴대 케이스 크기 | 630 mm x 310 mm x 270 mm (24.80” x 12.2” x 10.6”) |
| 휴대 케이스 무게 | 4.4 kg (9.7 lbs) |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
