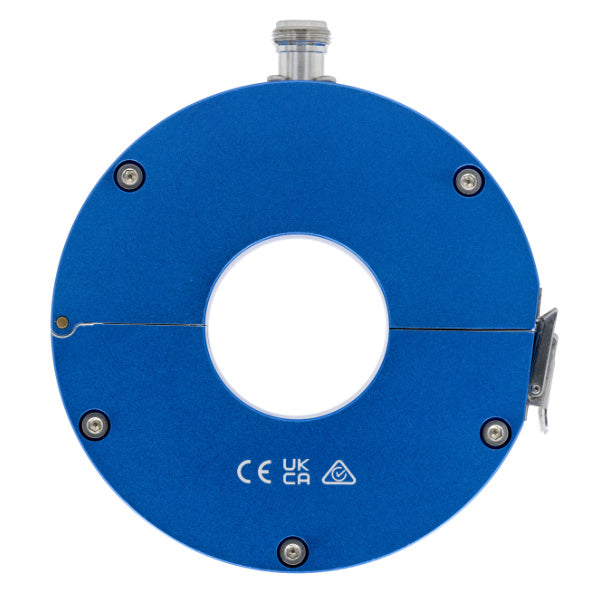

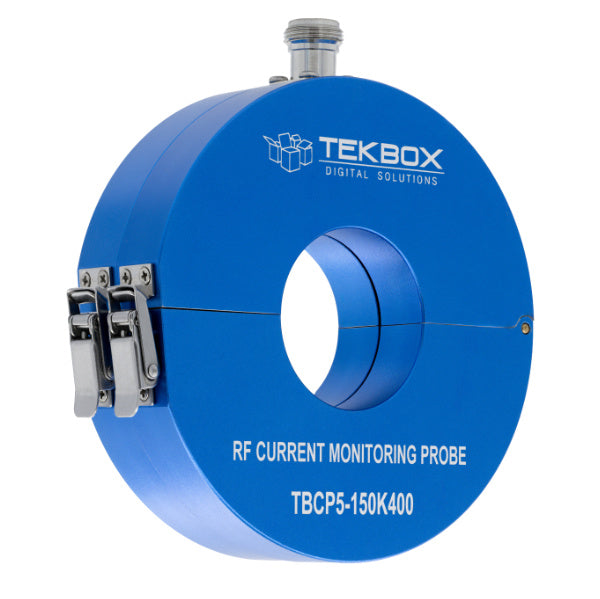

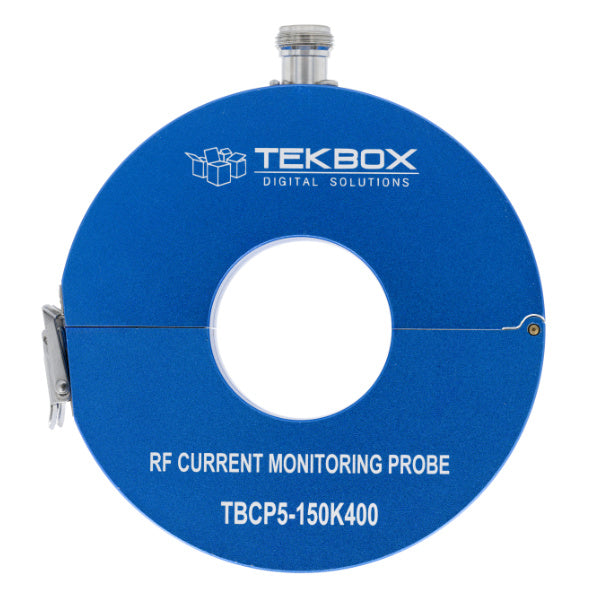

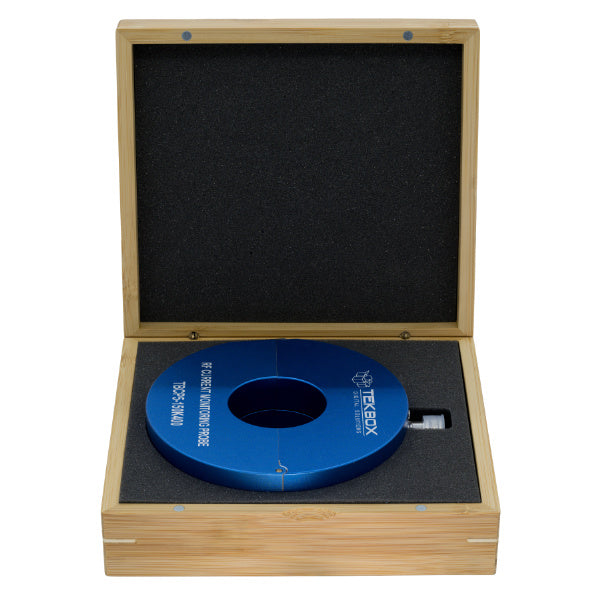

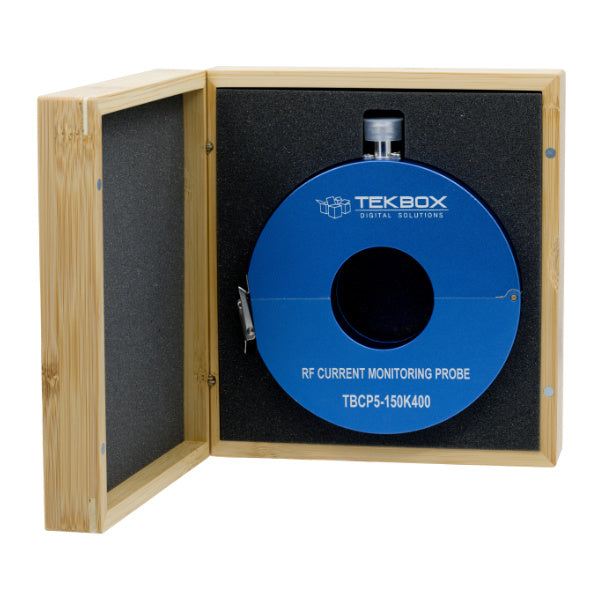

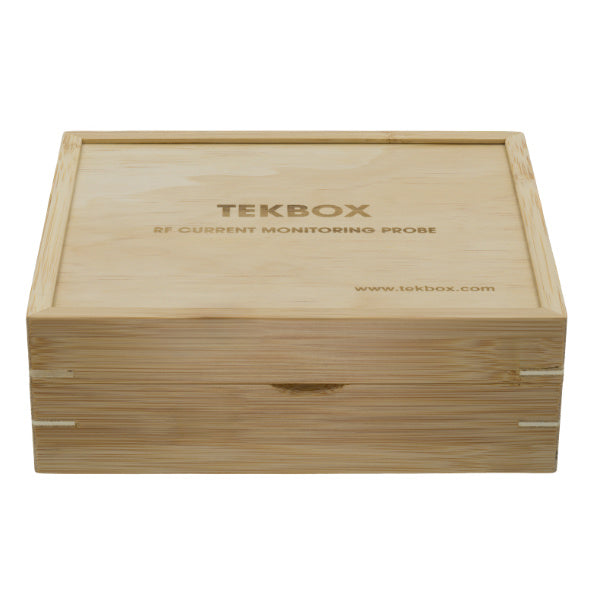

TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz) - 이미지 2
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz) - 이미지 3
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz) - 이미지 4
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz) - 이미지 5
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz) - 이미지 6
,

TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)

  • 종류: 스냅온 46mm RF 전류 모니터링 프로브
  • 특성 주파수 범위: 10 Hz to 500 MHz, 3 dB 대역폭: 150 kHz to 400 MHz, typ.
  • 전달 임피던스: 11 dBΩ (3.5 Ω) in the flat region, typ. (50 Ω load impedance)
  • 구경 46 mm, 외경 124 mm, 높이 36 mm
  • 최대 1차 전류(RF) 2 A
  • 커넥터 N female, 무게 320 g

별도문의 (채널톡 상담)

Add to wishlist
비교하기

제품비교하기
TEKBOX TBCP2-1M800 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-1M800 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP2-1M100 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 200 MHz)

TEKBOX TBCP2-1M100 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 200 MHz)

더 보기
TEKBOX TBCP2-6M300 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 500 MHz)

TEKBOX TBCP2-6M300 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 500 MHz)

더 보기
TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP2-20M700 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 800 MHz)

TEKBOX TBCP2-20M700 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 800 MHz)

더 보기
TEKBOX TBCP2-30M1000 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-30M1000 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)

TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)

더 보기
Price 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담)
Availability In stock In stock In stock In stock In stock In stock In stock
주파수 범위 10 kHz ~ 1 GHz 10 kHz ~ 200 MHz 10 kHz ~ 500 MHz 10 kHz ~ 1 GHz 10 kHz ~ 800 MHz 10 kHz ~ 1 GHz 10 Hz ~ 500 MHz
3 dB 대역폭 1 MHz ~ 800 MHz 1 MHz ~ 100 MHz 6 MHz ~ 300 MHz 3 MHz ~ 900 MHz 20 MHz ~ 700 MHz 30 MHz ~ 900 MHz 150 kHz ~ 400 MHz
전달 임피던스 0 dBΩ 3 dBΩ 10 dBΩ 10 dBΩ 20 dBΩ 22 dBΩ ± 2 dBΩ 11 dBΩ
구경/형태 32 mm 32 mm 32 mm 32 mm 32 mm 32 mm 46 mm
스냅온(힌지) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (스냅온)
최대 RF 전류 10A 40A 20A 3A 15A 10A 2A
DC 포화 전류 400 A 이상 400 A 이상 400 A 이상 100 A 이상 100 A 50 A 이상 200 A
GoTest 정품 인증 안내

TBCP5-150K400 RF 전류 모니터링 프로브 (46mm 스냅온)

TBCP5-150K400 사진 1

제품 소개

TBCP5-150K400는 스냅온 46mm RF 전류 모니터링 프로브입니다. 150kHz ~ 400MHz에서 평탄한 응답을 가지며 10Hz ~ 500MHz에서 특성이 확인되었습니다. 매우 높은 자기 포화 특성이 필요한 RF 전류 측정용으로 설계되어, 전달 임피던스가 최대 200A 바이어스 전류에도 영향을 받지 않습니다. 구경은 46mm이고 전달 임피던스는 11 dBΩ입니다.

TBCP5-150K400 사진 2

이런 때 사용합니다

  • 바이어스 전류가 매우 큰 선로의 RF 전류 측정 – 최대 200A 바이어스에서도 전달 임피던스가 변하지 않습니다.
  • EMC 전도 방출 원인 추적
TBCP5-150K400 사진 3

주요 특징

  • 구경 46mm 스냅온 – 굵은 케이블에 장착
  • 200A 바이어스에도 전달 임피던스 불변
  • 삽입 임피던스 <400mΩ(400MHz까지), 분로 커패시턴스 <1pF
  • N(암) 커넥터, 출력 임피던스 50 Ω

주요 사양

항목 사양
특성 주파수 범위 10 Hz to 500 MHz
3 dB 대역폭 150 kHz to 400 MHz, typ.
전달 임피던스 11 dBΩ (3.5 Ω) in the flat region, typ. (50 Ω load impedance)
최대 1차 전류 (RF) 2 A
삽입 임피던스 <400mΩ up to 400 MHz (series measurement method)
분로 커패시턴스 <1 pF (concentric cable with ⌀ 10 mm)
출력 임피던스 50 Ω (resistive matching)
최대 바이어스 전류 (DC ~ 400 Hz) 200 A (no influence on transimpedance)
구경(Aperture) 46 mm
외경 124 mm
높이 36 mm
무게 320 g
커넥터 N female
최대 코어 온도 125 °C

교정 지그(TBCP5-CAL), 감쇠기·하이패스 필터·리미터 조합 장비(TBFL1)와 10W 감쇠기 세트(TBAS3)는 제조사 옵션 액세서리입니다(문의).

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.

SKU: TBCP5-150K400 카테고리: ,
