TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)
TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz) - 이미지 2
,

TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

  • 종류: 스냅온(힌지식) 32mm RF 전류 모니터링 프로브
  • 특성 주파수 범위: 10 kHz to 1 GHz, 3 dB 대역폭: 3 MHz – 900 MHz, typ.
  • 전달 임피던스: 10 dBΩ, typ.
  • 구경 32 mm, 외경 73 mm, 높이 20 mm
  • 최대 1차 전류(RF) 3 A, DC~400Hz 100A, see graph in chapter 5
  • 커넥터 N female, 무게 320 g

별도문의 (채널톡 상담)

Add to wishlist
비교하기

제품비교하기
TEKBOX TBCP2-1M800 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-1M800 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP2-1M100 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 200 MHz)

TEKBOX TBCP2-1M100 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 200 MHz)

더 보기
TEKBOX TBCP2-6M300 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 500 MHz)

TEKBOX TBCP2-6M300 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 500 MHz)

더 보기
TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-3M900 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP2-20M700 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 800 MHz)

TEKBOX TBCP2-20M700 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 800 MHz)

더 보기
TEKBOX TBCP2-30M1000 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

TEKBOX TBCP2-30M1000 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)

TEKBOX TBCP5-150K400 RF Current Monitoring Probe RF 전류 프로브 (10 Hz ~ 500 MHz)

더 보기
Price 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담)
Availability In stock In stock In stock In stock In stock In stock In stock
주파수 범위 10 kHz ~ 1 GHz 10 kHz ~ 200 MHz 10 kHz ~ 500 MHz 10 kHz ~ 1 GHz 10 kHz ~ 800 MHz 10 kHz ~ 1 GHz 10 Hz ~ 500 MHz
3 dB 대역폭 1 MHz ~ 800 MHz 1 MHz ~ 100 MHz 6 MHz ~ 300 MHz 3 MHz ~ 900 MHz 20 MHz ~ 700 MHz 30 MHz ~ 900 MHz 150 kHz ~ 400 MHz
전달 임피던스 0 dBΩ 3 dBΩ 10 dBΩ 10 dBΩ 20 dBΩ 22 dBΩ ± 2 dBΩ 11 dBΩ
구경/형태 32 mm 32 mm 32 mm 32 mm 32 mm 32 mm 46 mm
스냅온(힌지) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (스냅온)
최대 RF 전류 10A 40A 20A 3A 15A 10A 2A
DC 포화 전류 400 A 이상 400 A 이상 400 A 이상 100 A 이상 100 A 50 A 이상 200 A
GoTest 정품 인증 안내

TBCP2-3M900 RF 전류 모니터링 프로브 (32mm 스냅온)

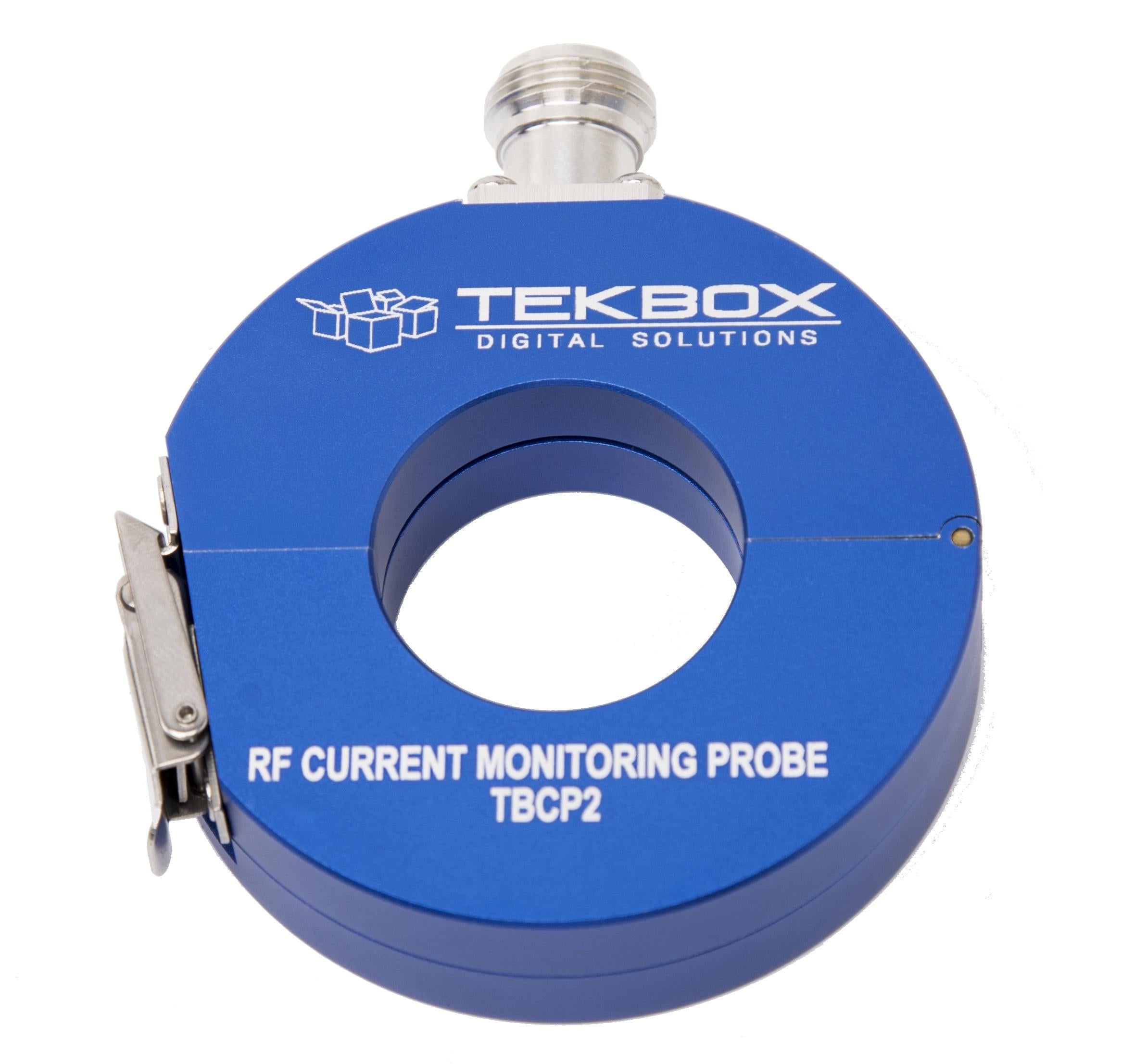

TBCP2-3M900 사진 1

제품 소개

TBCP2-3M900는 스냅온(힌지식) 32mm RF 전류 모니터링 프로브입니다. 10kHz ~ 1GHz에서 특성이 확인되었고, 3dB 대역폭 3MHz ~ 900MHz에서 전달 임피던스는 10 dBΩ(typ.)입니다. DC ~ 400Hz 100A까지 전달 임피던스에 영향 없이 사용할 수 있습니다.

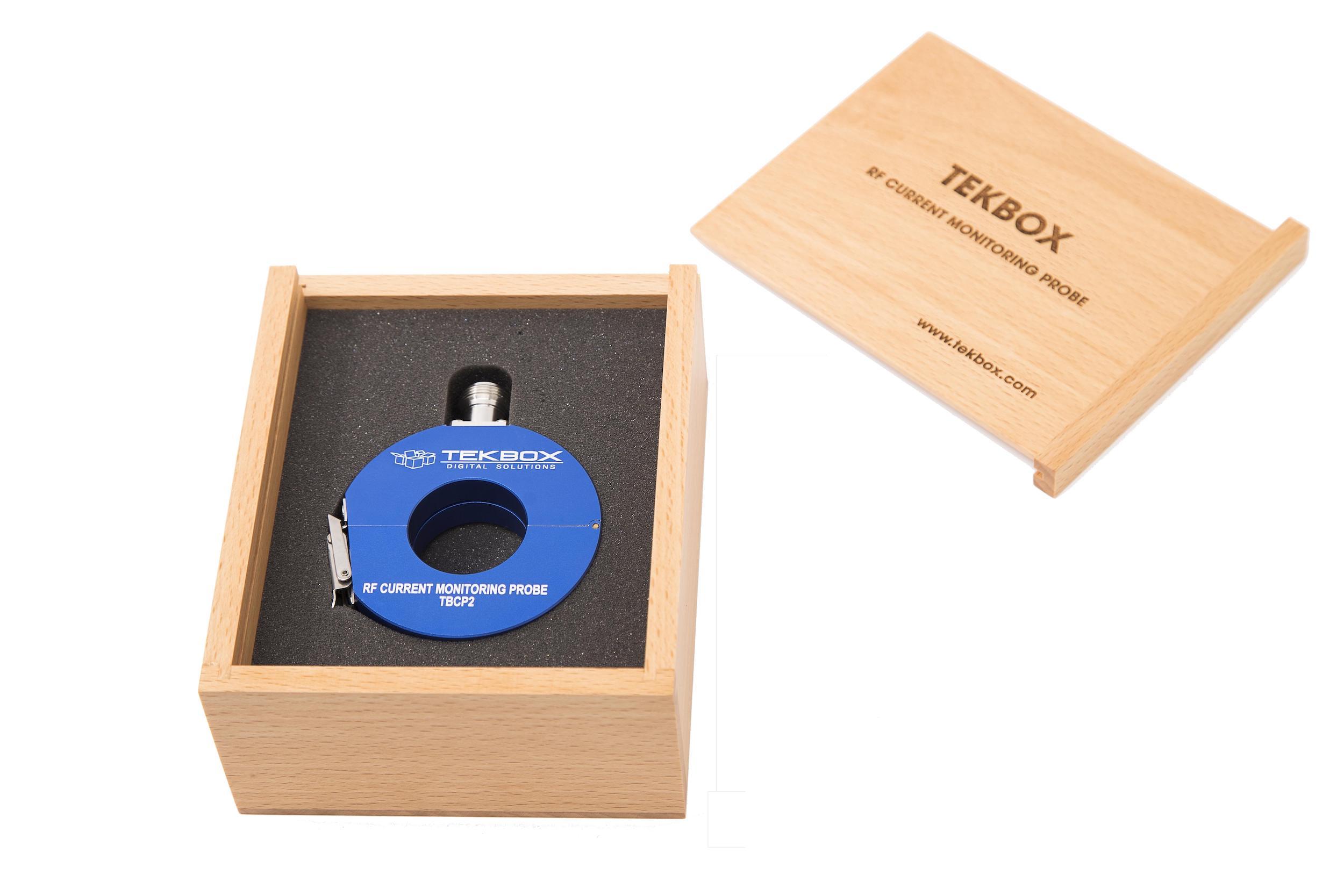

TBCP2-3M900 사진 2

이런 때 사용합니다

  • 케이블을 끊지 않고 장착 – 힌지식 스냅온 구조로 이미 설치된 케이블에 바로 물립니다.
  • EMC 전도 방출 원인 추적 – 공통모드 전류가 큰 케이블을 찾아냅니다.
  • 대전류 케이블 측정 – DC~400Hz 최대 100 A까지 사용합니다(포화 특성은 매뉴얼 5장 그래프 참조).

주요 특징

  • 힌지식 스냅온 – 구경 32mm, 설치된 케이블에 바로 장착
  • 전달 임피던스 10 dBΩ, 3 dB 대역폭 3 MHz – 900 MHz
  • N(암) 커넥터, 최대 1차 전류(RF) 3 A

주요 사양

항목 사양
특성 주파수 범위 10 kHz to 1 GHz
3 dB 대역폭 3 MHz – 900 MHz, typ.
전달 임피던스 10 dBΩ, typ.
최대 1차 전류 (RF) 3 A
최대 1차 전류 (DC ~ 400Hz) 100A, see graph in chapter 5
최대 펄스 전류 40 A
전류-시간 곱 0.0001 As
구경(Aperture) 32 mm
외경 73 mm
높이 20 mm
무게 320 g
커넥터 N female
최대 코어 온도 125 °C

교정 지그(Calibration fixture)는 제조사 옵션 액세서리입니다(문의).

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
