제품 소개
TBWA2/40dB는 EMC 근접장 프로브와 스펙트럼 분석기 사이에 연결해 약한 신호를 키우는 광대역 앰프입니다. 2MHz ~ 6GHz에서 사용할 수 있고 이득은 약 40dB입니다. 이득이 큰 만큼 최대 입력 전력이 –10dBm으로 낮으니 강한 신호에는 TBWA2/20dB를 쓰세요.
RIGOL 제품 선택 가이드
(, 0KB)
TBWA2_Manual_EN
(pdf, 0KB)
TBWA2 Wideband Amplifier User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBWA2/20dB - 20dB Wideband Amplifier 광대역 프리앰프 20dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBWA2/40dB - 40dB Wideband Amplifier 광대역 프리앰프 40dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBHDR1 - High Dynamic Range Amplifier 고다이내믹 레인지 프리앰프 30kHz~1.5GHz (루프 안테나·스펙트럼 분석기용) |
 TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용) |
 TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB |
 TEKBOX TBLNA-110M-HZ - DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 2 MHz ~ 6 GHz | 2 MHz ~ 6 GHz | 30 kHz ~ 1.5 GHz | 9 kHz ~ 30 MHz | DC ~ 110 MHz | DC ~ 500 MHz (3 dB) | |
| 이득 | 20 dB | 40 dB | 21 ~ 24 dB | 43 dB | 40 dB | 0 dB / 20 dB | |
| 최대 입력 | +10 dBm | -10 dBm (마이너스 10 dBm) | +10 dBm | - | +30 dBm | 50 Vpp | |
| P1dB (출력 압축점) | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz | +19.2 dBm @ 100 MHz | +15 dBm | +15 dBm | +8.6 dBm | |
| 잡음 지수 | 4.5 ~ 5 dB | 5 dB | 2.7 dB | - | - | - | |
| 전원 | +5V / 110 mA (Mini-USB-B) | +5V / 210 mA (Mini-USB-B) | +5V / 100 mA (Mini-USB-B) | AA NiMH ×12 / 120 mA | 12V DC / 250 mA | 12V DC / 275 mA | |
| 입력 임피던스 | 50 Ω | 50 Ω | 50 Ω | - | 50 Ω | 1 MΩ ∥ 20 pF |

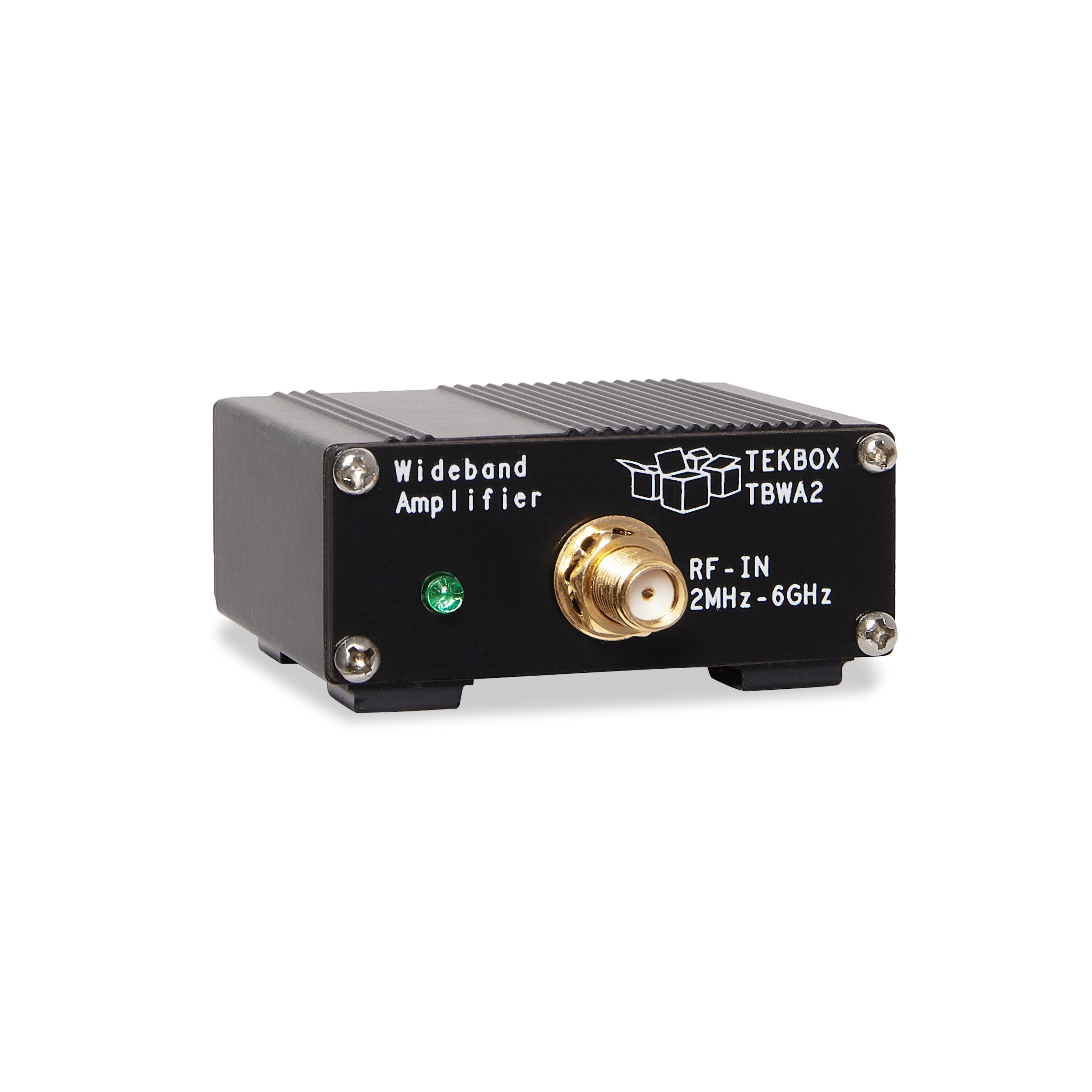

TBWA2/40dB 광대역 프리앰프 (이득 40dB)
이런 때 사용합니다
- 매우 약한 근접장 신호 증폭 – 20dB 앰프로 부족할 때
- 범용 프리앰프 – 6GHz까지의 일반 RF 측정
주요 특징
- 이득 약 40 dB – 10MHz ~ 1GHz 구간에서 평탄(약 40 dB)

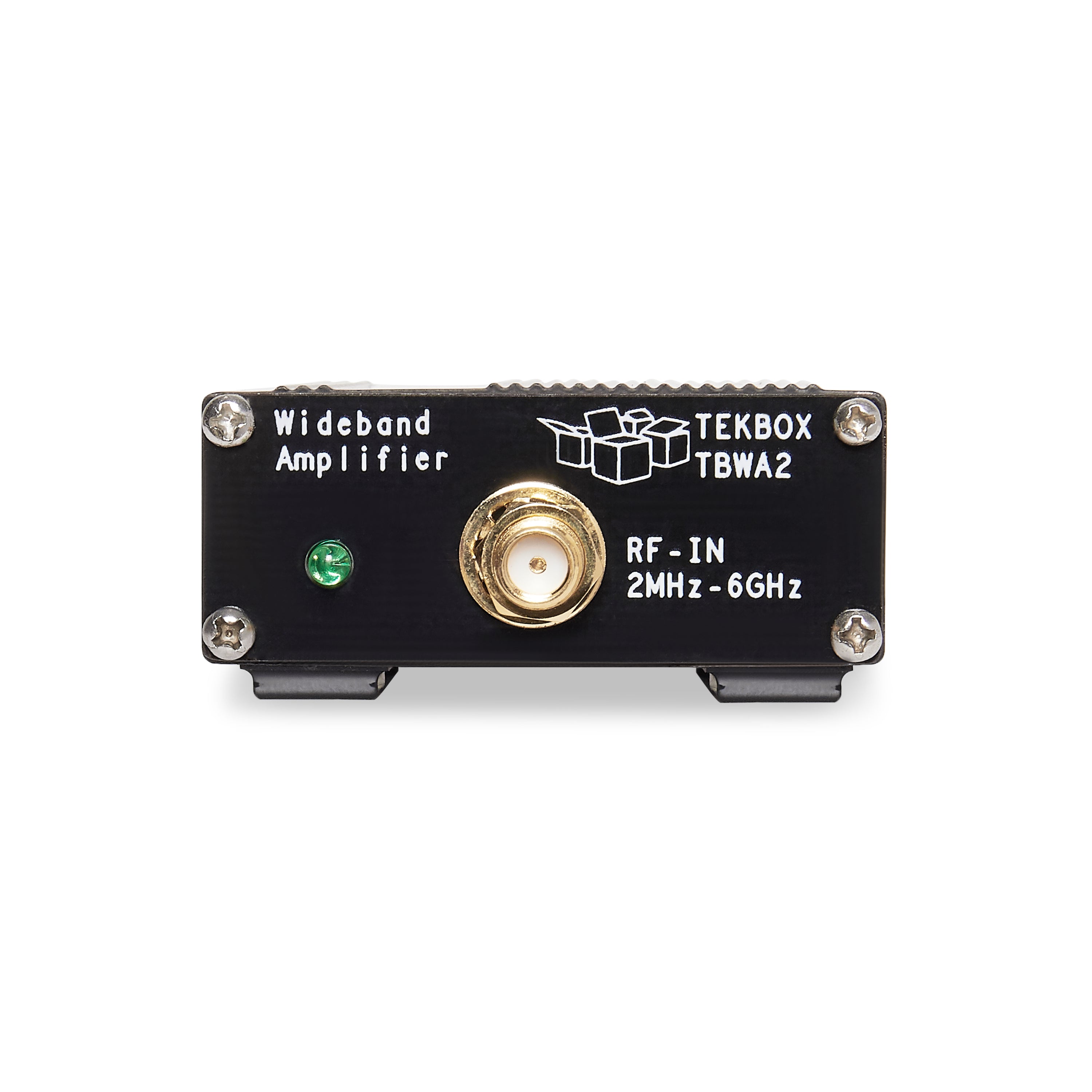

- 입출력 50 Ω, SMA(암)

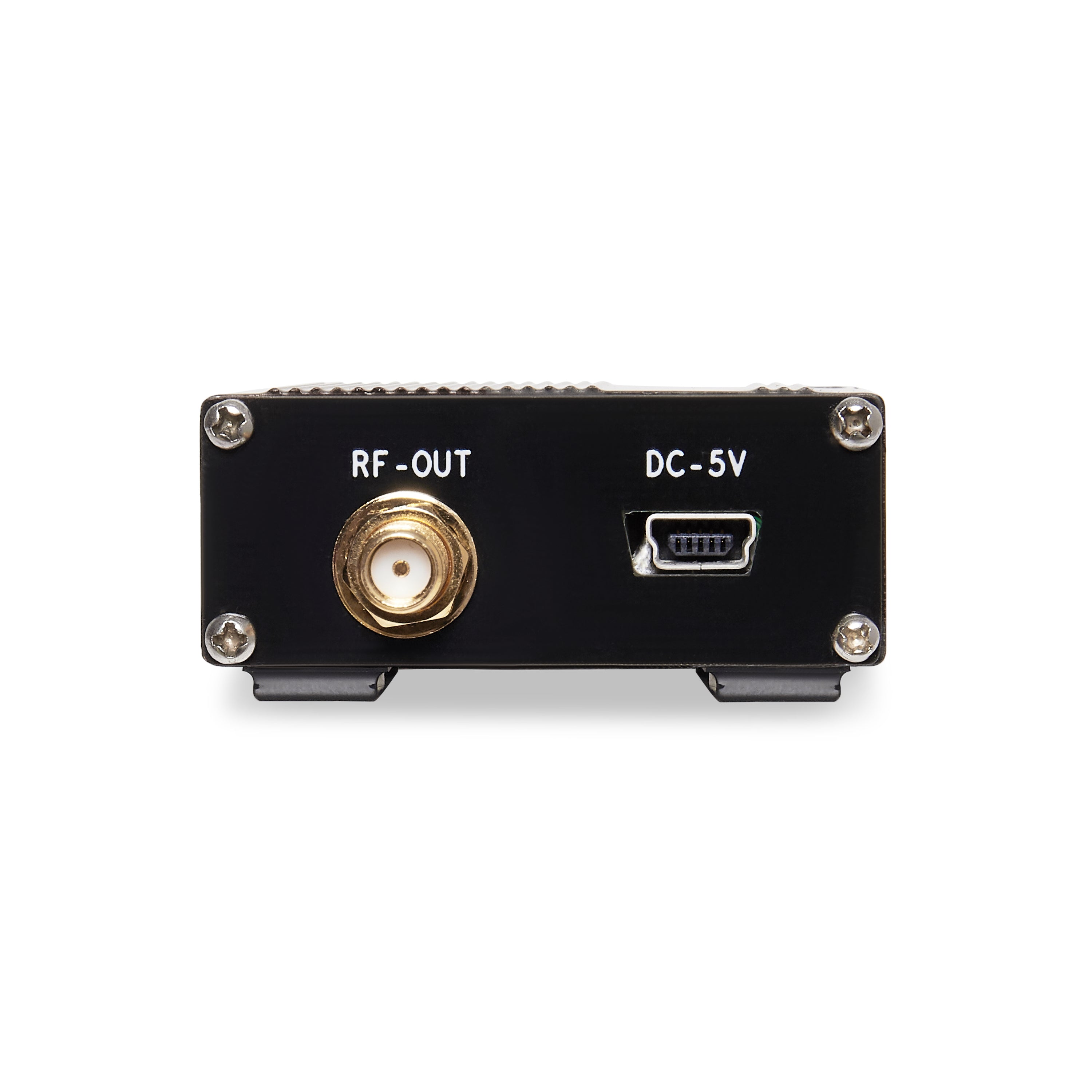

- USB 전원 – +5V Mini-USB-B, 약 210 mA
- 최대 입력 전력 –10 dBm – 과입력 시 손상 우려
주요 사양
| 항목 | 사양 |
|---|---|
| 주파수 범위 | 2 MHz to 6 GHz (매뉴얼 기준, 이득 평탄 구간은 10 MHz ~ 1 GHz) |
| 이득 | TBWA2/40dB: 30 dB @ 1 MHz, 40.2 dB @ 10 MHz, 40 dB @ 500 MHz, 36.4 dB @ 3 GHz, 34.7 dB @ 6 GHz |
| 입출력 | 50 Ohm, SMA |
| 정격 전원 | 4.5 – 5V, typ. 210mA, Mini-USB-B connector |
| 최대 전원 전압 | 5.5V |
| 최대 입력 전력 | -10dBm |
| 1dB 출력 압축점 @ 2GHz | +20dBm |
| 역방향 격리 S12 (0.1 … 6GHz) | 40dB |
| 잡음 지수 @ 2GHz | 5 dB |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
