제품 소개

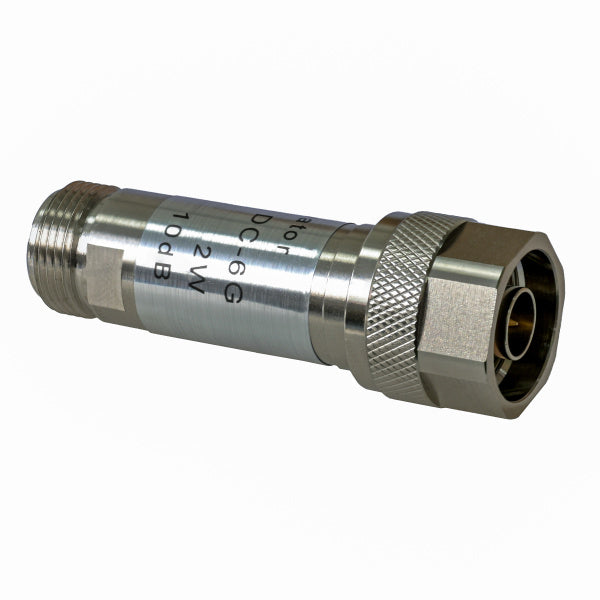

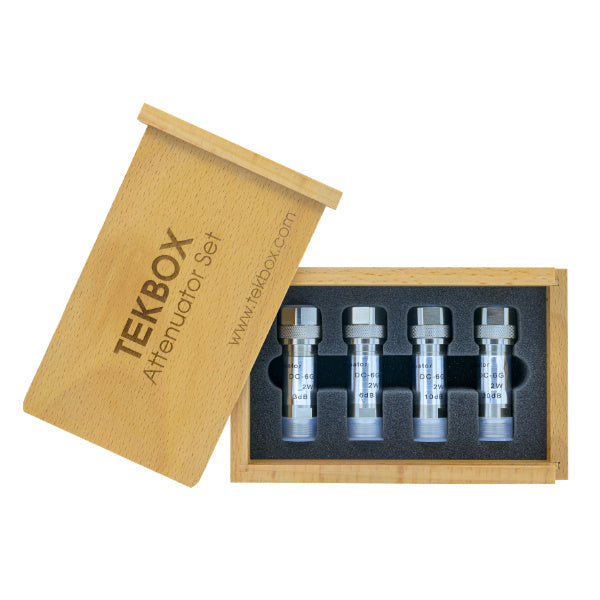

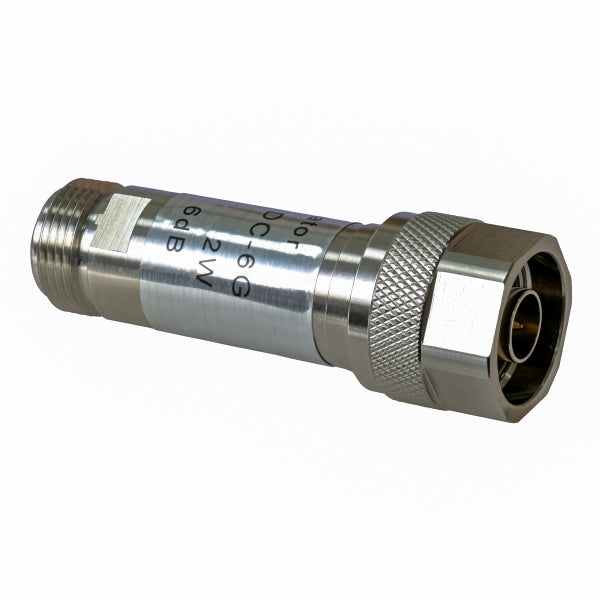

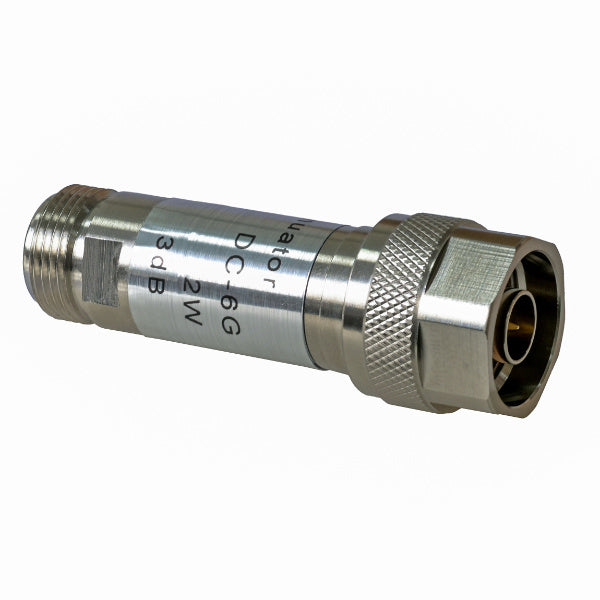

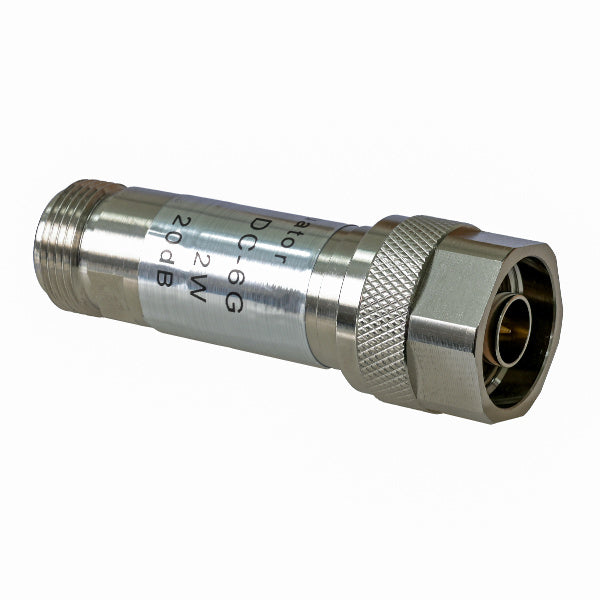

TBAS4는 3dB, 6dB, 10dB, 20dB 6GHz / 2W N형 감쇠기 4종을 너도밤나무 원목 케이스에 담은 RF 감쇠기 세트입니다.
악세서리, 필터·감쇠기·리미터
TEKBOX TBAS4 2W 6GHz N형 RF 감쇠기 세트 (3/6/10/20dB)
- 구성: 3 / 6 / 10 / 20 dB, 6 GHz / 2 W N형 감쇠기 4종, 너도밤나무 원목 케이스
- 주파수 범위 DC ~ 6 GHz, VSWR < 1.2, 허용 오차 ±0.3 dB 미만
- 허용 전력 2 W (–55 ~ 40°C), 70°C까지 50% 디레이팅
- N(수) / N(암) 양방향, 150 × 95 × 45 mm, 490 g
RIGOL 제품 선택 가이드
(, 0KB)
TBAS4_Manual_EN
(pdf, 0KB)
TBAS4 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBAS1 RF 감쇠기 세트 (N형, 2W, DC~3GHz, 3/6/10/20dB) 원목 케이스 |
 TEKBOX TBAS3 RF 감쇠기 세트 (N형, 10W, DC~3GHz, 3/6/10/20dB) 원목 케이스 |
 TEKBOX TBAS4 2W 6GHz N형 RF 감쇠기 세트 (3/6/10/20dB) |
 TEKBOX TBAS2 SMA 6GHz 감쇠기·터미네이션 세트 (3/6/10/15/20/30dB + 50Ω 터미네이션 2개) |
 TEKBOX TBATT 단품 RF 감쇠기 (N형, 10/25/50/100W, 3·6·10·20·30dB) |
|
|---|---|---|---|---|---|---|
| Price | ₩271,810 | ₩369,490 | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | DC ~ 3 GHz | DC ~ 3 GHz | DC ~ 6 GHz | DC ~ 6 GHz | DC ~ 3 GHz | |
| 감쇠량 | 3·6·10·20 dB | 3·6·10·20 dB | 3·6·10·20 dB | 3·6·10·15·20·30 dB + 50Ω 종단 2개 | 단품: 3·6·10·20·30 dB | |
| 정격 전력 | 2 W | 10 W | 2 W | 2 W (종단 1 W) | 10 / 25 / 50 / 100 W 모델 | |
| VSWR | < 1.3 | < 1.3 | < 1.2 | < 1.3 (종단 < 1.2) | < 1.3 | |
| 허용 오차 | ±0.5 dB (20 dB는 ±0.8 dB) | ±0.5 dB 이내 | ±0.3 dB 이내 | ±0.6 dB 이내 | 3·6·10 dB ±0.5, 20 dB ±0.8, 30 dB ±1 dB | |
| 커넥터 (감쇠기) | N(수) / N(암) | N(수) / N(암) | N(수) / N(암) | SMA(수) / SMA(암) | N(수) / N(암) |
TBAS4 2W 6GHz N형 RF 감쇠기 세트
이런 때 사용합니다
- 스펙트럼 분석기·수신기 입력 보호와 레벨 조정
- LISN 출력과 분석기 사이 감쇠 – 전도 방출 측정 시 입력 레벨을 낮출 때
주요 특징
- N형, DC ~ 6 GHz, VSWR < 1.2
- 양방향 N(수) / N(암)
- 원목 케이스 보관
주요 사양
| 항목 | 사양 |
|---|---|
| 주파수 범위 | DC – 6GHz |
| VSWR; 3, 6, 10, 20 dB | < 1.2 |
| 허용 오차; 3, 6, 10, 20 dB | <+/- 0.3 dB |
| 허용 전력 | 2W @ -55 to 40°C; up to 70°C with 50% power de-rating |
| 커넥터 | N-male / N-female; bidirectional |
| 크기 | 150mm x 95mm x 45mm |
| 무게 | 490g |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
