제품 소개

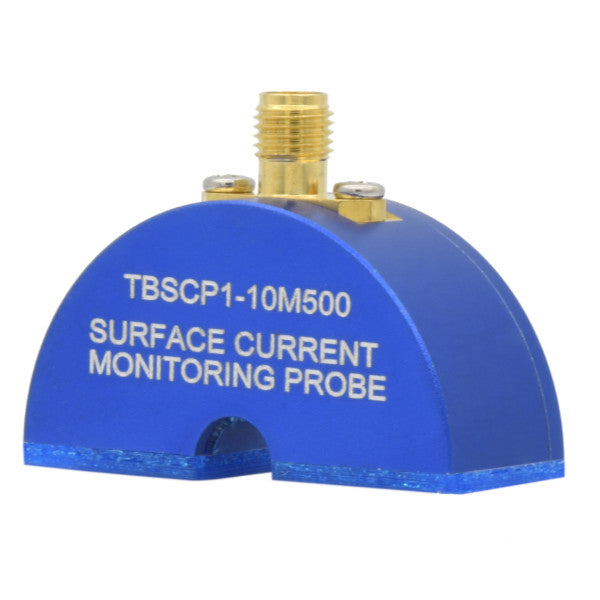

TBSCP1-10M500는 표면 전류 RF 모니터링 프로브입니다. 10MHz ~ 500MHz에서 응답이 매우 평탄하고 30kHz ~ 600MHz에서 특성이 확인되었습니다. PCB 접지면이나 패턴, 금속판, 전선 같은 표면에 흐르는 RF 전류를 측정하는 용도입니다. 전달 임피던스는 –5 dBΩ입니다.
RF 전류 프로브, 악세서리
TEKBOX TBSCP1-10M500 RF surface current monitoring probes RF 전류 프로브 (30 kHz ~ 600 MHz)
- 종류: 표면 전류 RF 모니터링 프로브
- 특성 주파수 범위: 30 kHz to 600 MHz, 3 dB 대역폭: 10 MHz – 500 MHz
- 전달 임피던스: -5 dB Ohm with a 3 dB bandwidth from 10 MHz to 500 MHz
- 최대 1차 전류(RF) 12 A, DC~400Hz 150 A
- 커넥터 SMA female, 무게 25 g
RIGOL 제품 선택 가이드
(, 0KB)
TBSCP1_10M500_Manual_EN
(pdf, 0KB)
TBSCP1-10M500 Manual (Tekbox)
제품비교하기 |
 TEKBOX TBSCP1-5M300 RF surface current monitoring probes RF 전류 프로브 (30 kHz ~ 400 MHz) |
 TEKBOX TBSCP1-10M500 RF surface current monitoring probes RF 전류 프로브 (30 kHz ~ 600 MHz) |
|
|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | |
| 주파수 범위 | 30 kHz ~ 400 MHz | 30 kHz ~ 600 MHz | |
| 3 dB 대역폭 | 5 MHz ~ 300 MHz | 10 MHz ~ 500 MHz | |
| 전달 임피던스 | -7 dBΩ (typ.) | -5 dBΩ (typ.) | |
| 구경/형태 | 표면형 (풋프린트 40×15 mm) | 표면형 (풋프린트 40×15 mm) | |
| 스냅온(힌지) | 해당 없음 | 해당 없음 | |
| 최대 RF 전류 | 12A | 12A |
TBSCP1-10M500 RF 전류 모니터링 프로브 (표면 전류형)
이런 때 사용합니다
- PCB 접지면·패턴, 금속판, 전선 표면에 흐르는 RF 전류 측정
- EMC 노이즈 전류 경로 추적 – 보드 위에서 전류가 흐르는 곳을 찾습니다.
주요 특징
- 작은 풋프린트 40 × 15 mm – PCB 위에서 접근하기 쉽습니다.
- 10 ~ 500 MHz 평탄 응답, 전달 임피던스 -5 dB Ohm
- 직교 전계 억제 100MHz까지 평균 15dB 이상
- SMA(암) 커넥터, 무게 25 g
주요 사양
| 항목 | 사양 |
|---|---|
| 특성 주파수 범위 | 30 kHz to 600 MHz |
| 3 dB 대역폭 | 10 MHz – 500 MHz |
| 전달 임피던스 | -5 dB Ohm with a 3 dB bandwidth from 10 MHz to 500 MHz |
| 최대 1차 전류 (RF) | 12 A |
| 최대 1차 전류 (DC ~ 400Hz) | 150 A |
| 직교 전계 억제 | typ. > 15 dB avg. up to 100 MHz |
| 풋프린트 | 40 mm x 15 mm |
| 높이 | 30 mm |
| 무게 | 25 g |
| 커넥터 | SMA female |
| 최대 코어 온도 | 125 °C |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
