제품 소개
TBLNA-9K30은 TBMA6-P 패시브 루프 안테나의 다이내믹 레인지를 넓혀 주는 프리앰프입니다. TBMA6-P용으로 설계되었지만 9kHz ~ 30MHz 대역의 다른 패시브 루프 안테나와도 함께 쓸 수 있습니다. AA NiMH 건전지 12개용 충전기가 내장되어 있고, 하단의 1/4″ 나사로 일반 삼각대에 연결됩니다.
악세서리, 프리앰프
TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용)
- 용도: TBMA6-P 패시브 루프 안테나의 다이내믹 레인지 확장(9 kHz ~ 30 MHz 패시브 루프 안테나 공용)
- 주파수 범위: 9 kHz ~ 30 MHz, 이득 43 dB (typ.)
- 잡음 전압 1 nV/√Hz, P1dBout +15 dBm(황색 LED 표시), IP3out +28 dBm
- N(암) 커넥터, 1/4″ 삼각대 나사
- 전원: AA NiMH 12개(별도), 충전기 Mascot 2116 사양, 사용 시간 약 10시간, 1.7 kg
RIGOL 제품 선택 가이드
(, 0KB)
TBLNA-9K30_Manual_EN
(pdf, 0KB)
TBLNA-9K30 Manual (Tekbox)
제품비교하기 |
 TEKBOX TBWA2/20dB - 20dB Wideband Amplifier 광대역 프리앰프 20dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBWA2/40dB - 40dB Wideband Amplifier 광대역 프리앰프 40dB (2MHz~6GHz, 근접장 프로브용) |
 TEKBOX TBHDR1 - High Dynamic Range Amplifier 고다이내믹 레인지 프리앰프 30kHz~1.5GHz (루프 안테나·스펙트럼 분석기용) |
 TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용) |
 TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB |
 TEKBOX TBLNA-110M-HZ - DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz |
|
|---|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 2 MHz ~ 6 GHz | 2 MHz ~ 6 GHz | 30 kHz ~ 1.5 GHz | 9 kHz ~ 30 MHz | DC ~ 110 MHz | DC ~ 500 MHz (3 dB) | |
| 이득 | 20 dB | 40 dB | 21 ~ 24 dB | 43 dB | 40 dB | 0 dB / 20 dB | |
| 최대 입력 | +10 dBm | -10 dBm (마이너스 10 dBm) | +10 dBm | - | +30 dBm | 50 Vpp | |
| P1dB (출력 압축점) | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz | +19.2 dBm @ 100 MHz | +15 dBm | +15 dBm | +8.6 dBm | |
| 잡음 지수 | 4.5 ~ 5 dB | 5 dB | 2.7 dB | - | - | - | |
| 전원 | +5V / 110 mA (Mini-USB-B) | +5V / 210 mA (Mini-USB-B) | +5V / 100 mA (Mini-USB-B) | AA NiMH ×12 / 120 mA | 12V DC / 250 mA | 12V DC / 275 mA | |
| 입력 임피던스 | 50 Ω | 50 Ω | 50 Ω | - | 50 Ω | 1 MΩ ∥ 20 pF |
제품비교하기 |
TEKBOX TBLNA-110M-50 DC-coupled Low Noise Amplifier DC 결합 저잡음 앰프 DC~110MHz 40dB |
TEKBOX TBLNA-110M-HZ - DC-coupled Impedance Converter DC 결합 임피던스 컨버터 1MΩ→50Ω DC~500MHz |
TEKBOX TBLNA-9K30 Loop Antenna Pre-Amplifier 루프 안테나 프리앰프 9kHz~30MHz (TBMA6-P용) |
|
|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | |
| 주파수 범위 | DC ~ 110 MHz | DC ~ 500 MHz (3 dB) | 9 kHz ~ 30 MHz | |
| 이득 | 40 dB | 0 dB / 20 dB | 43 dB | |
| 최대 입력 | +30 dBm | 50 Vpp | - | |
| P1dB (출력 압축점) | +15 dBm | +8.6 dBm | +15 dBm | |
| 전원 | 12V DC / 250 mA | 12V DC / 275 mA | AA NiMH ×12 / 120 mA | |
| 입력 임피던스 | 50 Ω | 1 MΩ ∥ 20 pF | - |

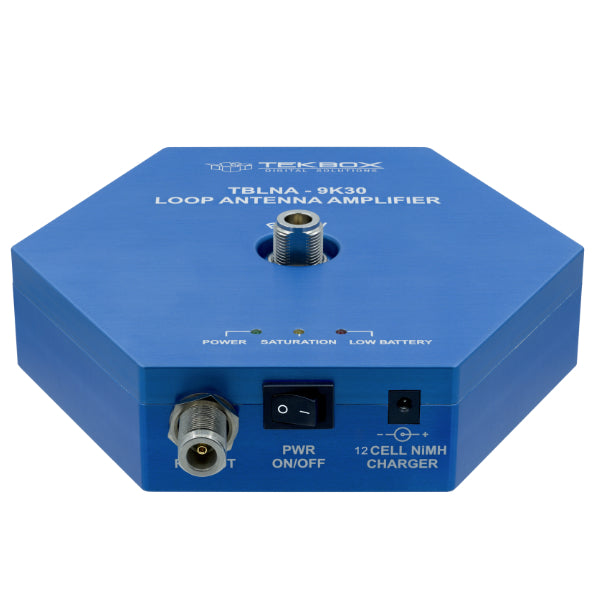

TBLNA-9K30 루프 안테나 프리앰프 (9 kHz ~ 30 MHz)
이런 때 사용합니다
- 저주파 복사 방출 측정(9kHz~30MHz) – 패시브 루프 안테나 신호를 증폭
- TBMA6-P와 함께 쓰면 감도를 높일 수 있습니다.
주요 특징
- 이득 43 dB(typ.), 잡음 전압 1 nV/√Hz

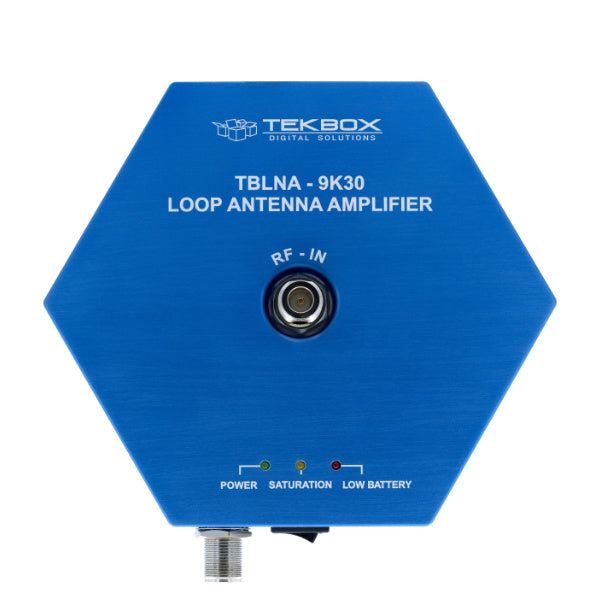

- LED 표시 – 전원, 배터리 부족, 포화(P1dB 도달)
- 충전기 내장 – AA NiMH 12개 사용, 약 10시간 동작

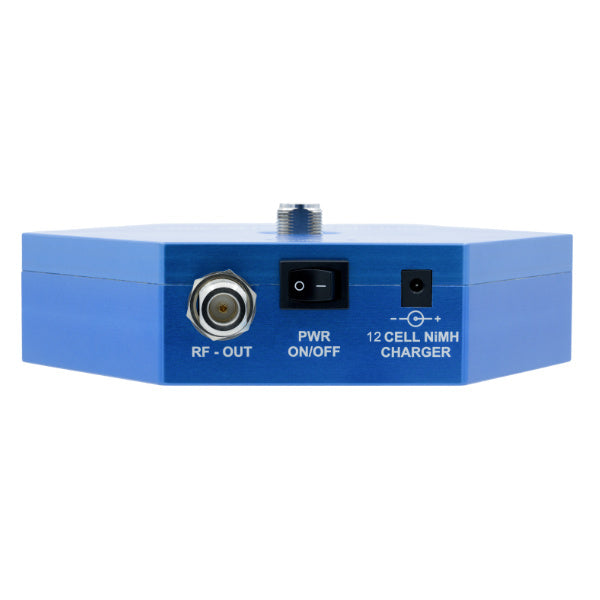

- N(암) 커넥터, 지름 180 mm, 높이 52 mm
주요 사양
| 항목 | 사양 |
|---|---|
| 주파수 범위 | 9 kHz to 30 MHz |
| 이득 | 43 dB, typ. |
| 입력 반사 손실 | < -15 dB @ 9 kHz to 30 MHz, typ. |
| 출력 반사 손실 | < -20 dB @ 9 kHz to 30 MHz, typ. |
| 잡음 전압 | 1nV / √Hz, typ. |
| P1dBout | +15 dBm (indicated with yellow LED) |
| IP3out | +28 dBm |
| 커넥터 | N female |
| 전원 | 12 pieces standard AA NiMh cells (not supplied) |
| 충전기 | Mascot Type 2116 |
| 소비 전류 | 120 mA |
| 동작 시간 | ca. 10 hours, depending on NiMh battery model |
| 표시 | LED indicators for Pwr On, Low Battery, Saturation |
| 크기 | ⌀ 180 mm, height 52 mm |
| 무게 | 1.7 kg |
| 삼각대 마운트 | ¼” thread |
※ 배터리(AA NiMH 12개)는 포함되어 있지 않습니다.
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
