제품 소개
TBL5032-1은 DC 또는 AC 전원 기기의 전도 방출(Conducted Emission)을 측정하는 단일 경로(single path) 50µH LISN입니다. CISPR 16-1-2와 MIL-STD-461G 규격에 맞춰 설계되었고 10kHz ~ 100MHz 범위에서 특성이 확인되었습니다.
LISN, 악세서리

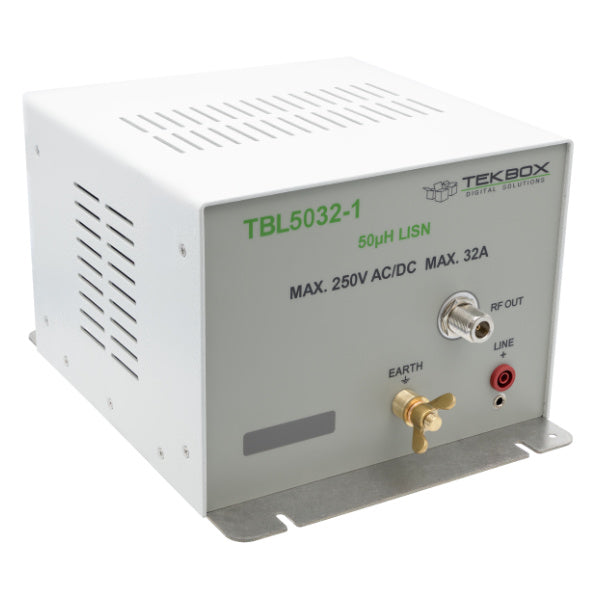

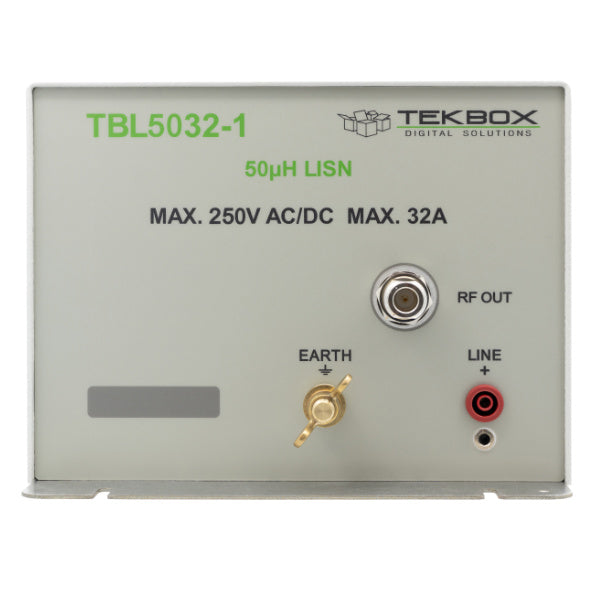

TEKBOX TBL5032-1 – 50µH 32A Line Impedance Stabilisation Network LISN 단일 경로 LISN CISPR 16
- 용도: DC 또는 AC 전원 기기의 전도 방출 측정 – CISPR 16-1-2, MIL-STD-461G
- 특성 주파수 범위: 10 kHz ~ 100 MHz
- 점퍼 설정: 50Ω // 50µH (CISPR 16-1-2) ↔ 점퍼 제거 시 (50µH + 5Ω) // 50Ω (MIL-STD)
- 최대 32A 연속, 0~500V DC / 0~270V AC(50/60Hz) / 0~120V AC(400Hz)
- EUT·소스 단자: 4mm 바나나 소켓, RF: N(암), N-N RG223 케이블 포함
- 크기 205 × 155 × 360 mm, 무게 3 kg
RIGOL 제품 선택 가이드
(, 0KB)
TBL5032-1_Manual_EN
(pdf, 0KB)
TBL5032-1 50µH LISN User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBL5032-1 - 50µH 32A Line Impedance Stabilisation Network LISN 단일 경로 LISN CISPR 16 |
 TEKBOX TBL5008-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16 |
 TEKBOX TBL5008-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 8A 전원선 임피던스 안정화 회로 CISPR 16 |
 TEKBOX TBL5016-2B 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16 |
 TEKBOX TBL5016-2C 50µH LISN (Line Impedance Stabilisation Network) 단상 16A 전원선 임피던스 안정화 회로 CISPR 16 |
|
|---|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 10 kHz ~ 100 MHz | 9 kHz ~ 30 MHz | 9 kHz ~ 30 MHz | 9 kHz ~ 30 MHz | 9 kHz ~ 30 MHz | |
| 임피던스 | 50µH∥50Ω / (50µH+5Ω)∥50Ω (점퍼 전환) | (50µH+5Ω)∥50Ω | (50µH+5Ω)∥50Ω | (50µH+5Ω)∥50Ω | (50µH+5Ω)∥50Ω | |
| 경로 수 | 1 | 2 | 2 | 2 | 2 | |
| 최대 전류 | 32A | 8A | 8A | 16A | 16A | |
| 최대 전압 | 500V DC, 270V AC (50/60 Hz), 120V AC (400 Hz) | 250V AC 50/60 Hz 또는 DC | 250V AC 50/60 Hz 또는 DC | 250V AC 50/60 Hz 또는 DC | 250V AC 50/60 Hz 또는 DC | |
| EUT 소켓 | 4mm 바나나 | Schuko (CEE 7/3) | Schuko (CEE 7/3) | Schuko (CEE 7/3) | Schuko (CEE 7/3) | |
| 추가 기능 | 250µH 프리필터 없음, 점퍼로 CISPR 16(50µH∥50Ω) 또는 MIL-STD((50µH+5Ω)∥50Ω) 전환 | LISN 메이트 연결용 별도 RF 출력, PE 스위치 전환 (50Ω∥50µH), 인공 손(Artificial hand) 연결 | PE 스위치 전환 (50Ω∥50µH), 인공 손(Artificial hand) 연결, 필터/리미터/감쇠기 전환 | LISN 메이트 연결용 별도 RF 출력, PE 스위치 전환 (50Ω∥50µH), 인공 손(Artificial hand) 연결 | PE 스위치 전환 (50Ω∥50µH), 인공 손(Artificial hand) 연결, 필터/리미터/감쇠기 전환 |
TBL5032-1 50µH 32A LISN (단일 경로)
이런 때 사용합니다
- CISPR 16-1-2 / MIL-STD 전도 방출 시험 – 점퍼 하나로 두 가지 규격 구성을 전환합니다.
- 공통모드/차동모드 분리 측정 – LISN 2개와 TekBox LISN 메이트(TBLM2)를 함께 쓰면 두 성분을 따로 측정할 수 있습니다.
- 3상 기기 – 델타/스타 결선에 따라 TBL5032-1이 3개 또는 4개 필요합니다.
주요 특징
- 고전류 점퍼 설정 – 점퍼를 끼우면 5Ω 저항이 단락되어 50Ω // 50µH(CISPR 16-1-2), 점퍼를 빼면 (50µH + 5Ω) // 50Ω(MIL-STD 용도)가 됩니다.
- 노출된 스테인리스 하부 패널 – 접지판에 편하게 고정할 수 있습니다.
- N(수)–N(수) RG223 케이블이 기본 포함됩니다.
- 250µH 프리필터 없음 (50µH 단일 구성)
주요 사양
| 항목 | 사양 |
|---|---|
| LISN 종류 | single path V-AMN, configurable (jumper) as 50Ω/50µH+5 Ω or 50Ω/50µH; no 250µH pre-filter |
| 특성 주파수 범위 | 10 kHz – 100 MHz |
| DC 저항 | 25 mΩ |
| 최대 전류 | 32A continuous |
| 동작 전압 | 0 – 500V DC; 0 – 270V AC (50/60 Hz), 0 – 120V AC (400 Hz) |
| EUT 커넥터 | 4mm Banana socket |

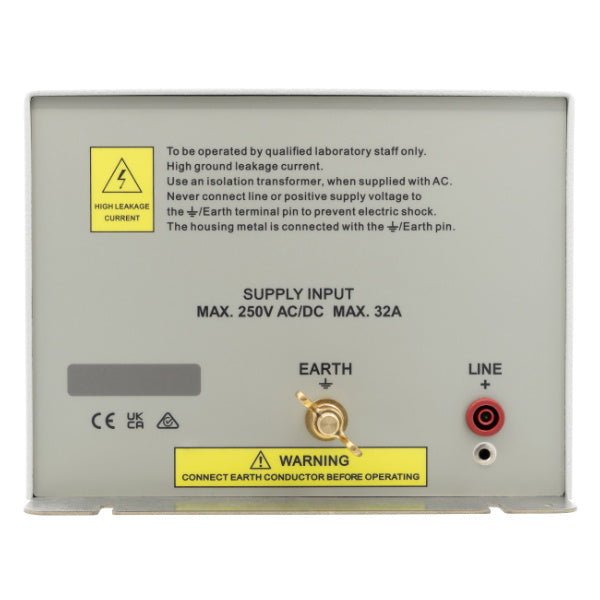

| 소스 커넥터 | 4mm Banana socket |
| 접지 | exposed stainless steel bottom panel with mounting slots and countersunk hole for 4mm screw |
| RF 커넥터 | N-Female |
| 크기 (W × H × L) | 205 mm x 155 mm x 360 mm |
| 무게 | 3 kg |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
