TEKBOX TBCP1-500 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)
TEKBOX TBCP1-500 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz) - 이미지 2
,

TEKBOX TBCP1-500 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)

  • 종류: 고정 구경(25mm) RF 전류 모니터링 프로브
  • 특성 주파수 범위: 1 kHz to 500 MHz, 3 dB 대역폭: 400 kHz -500 MHz, typ.
  • 전달 임피던스: 19 dBΩ in the flat region, typ.
  • 구경 25 mm, 외경 76 mm, 높이 31 mm
  • 최대 1차 전류(RF) 3 A
  • 커넥터 N female, 무게 320 g

별도문의 (채널톡 상담)

Add to wishlist
비교하기

제품비교하기
TEKBOX TBCP1-200 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)

TEKBOX TBCP1-200 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)

더 보기
TEKBOX TBCP1-250 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 300 MHz)

TEKBOX TBCP1-250 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 300 MHz)

더 보기
TEKBOX TBCP1-500 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)

TEKBOX TBCP1-500 25mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 500 MHz)

더 보기
TEKBOX TBCP2-250 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 400 MHz)

TEKBOX TBCP2-250 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 400 MHz)

더 보기
TEKBOX TBCP2-500 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 600 MHz)

TEKBOX TBCP2-500 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 600 MHz)

더 보기
TEKBOX TBCP2-750 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 1 GHz)

TEKBOX TBCP2-750 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP2-30K400 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 Hz ~ 500 MHz)

TEKBOX TBCP2-30K400 32mm Snap On RF Current Monitoring Probes RF 전류 프로브 (10 Hz ~ 500 MHz)

더 보기
TEKBOX TBCP3 17mm Fixed Aperture RF Current Monitoring Probe RF 전류 프로브 (1 kHz ~ 1 GHz)

TEKBOX TBCP3 17mm Fixed Aperture RF Current Monitoring Probe RF 전류 프로브 (1 kHz ~ 1 GHz)

더 보기
TEKBOX TBCP4-250 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 400 MHz)

TEKBOX TBCP4-250 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 400 MHz)

더 보기
TEKBOX TBCP4-500 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 600 MHz)

TEKBOX TBCP4-500 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 600 MHz)

더 보기
TEKBOX TBCP4-750 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 1 GHz)

TEKBOX TBCP4-750 32mm Fixed Aperture RF Current Monitoring Probes RF 전류 프로브 (1 kHz ~ 1 GHz)

더 보기
Price 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담) 별도문의 (채널톡 상담)
Availability In stock In stock In stock In stock In stock In stock In stock In stock In stock In stock In stock
주파수 범위 1 kHz ~ 500 MHz 1 kHz ~ 300 MHz 1 kHz ~ 500 MHz 1 kHz ~ 400 MHz 1 kHz ~ 600 MHz 1 kHz ~ 1 GHz 10 Hz ~ 500 MHz 1 kHz ~ 1 GHz 1 kHz ~ 400 MHz 1 kHz ~ 600 MHz 1 kHz ~ 1 GHz
3 dB 대역폭 40 kHz ~ 200 MHz 300 kHz ~ 250 MHz 400 kHz ~ 500 MHz 300 kHz ~ 300 MHz 1 MHz ~ 500 MHz 1.5 MHz ~ 850 MHz 30 kHz ~ 400 MHz 3 MHz ~ 1 GHz 200 kHz ~ 300 MHz 400 kHz ~ 500 MHz 1.5 MHz ~ 850 MHz
전달 임피던스 17 dBΩ 18 dBΩ 19 dBΩ 13 dBΩ 16 dBΩ 20 dBΩ 3 dBΩ 20 dBΩ 13 dBΩ 16 dBΩ 20 dBΩ
구경/형태 25 mm 25 mm 25 mm 32 mm 32 mm 32 mm 32 mm 17 mm 32 mm 32 mm 32 mm
스냅온(힌지) 아니오 (고정) 아니오 (고정) 아니오 (고정) 예 (힌지식) 예 (힌지식) 예 (힌지식) 예 (힌지식) 아니오 (고정) 아니오 (고정) 아니오 (고정) 아니오 (고정)
최대 RF 전류 3A 3A 3A 3A 3A peak (2.1A RMS) 3A 3A 4A 3A 3A 3A
DC 포화 전류 - - - - - - 5 A RMS - - - -
GoTest 정품 인증 안내

TBCP1-500 RF 전류 모니터링 프로브 (25mm 고정 구경)

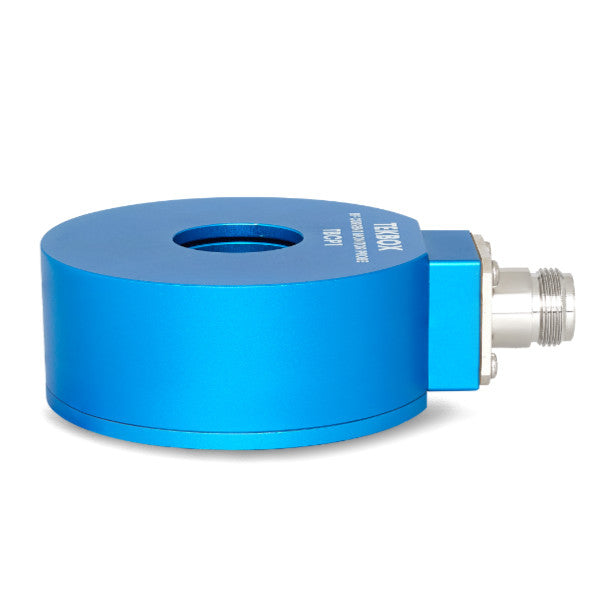

TBCP1-500 사진 1

제품 소개

TBCP1-500는 고정 구경(25mm) RF 전류 모니터링 프로브입니다. 응답이 매우 평탄하며 3 dB 대역폭이 500MHz이고 1kHz ~ 500MHz에서 사용할 수 있습니다. 전달 임피던스는 19 dBΩ이고 3 dB 대역폭은 500MHz입니다.

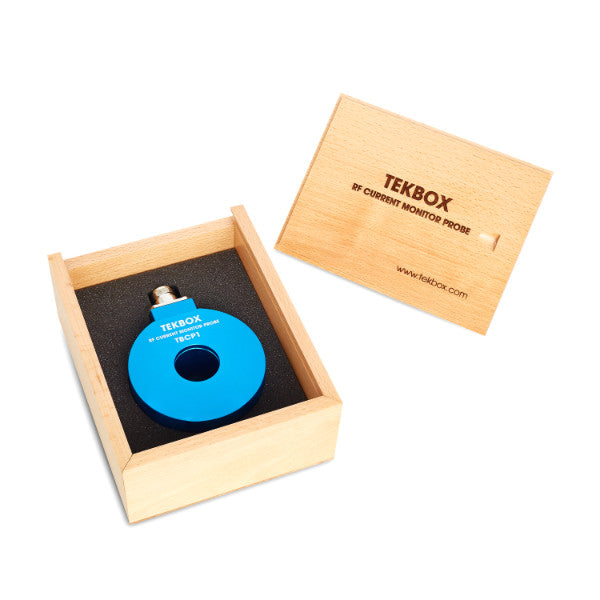

TBCP1-500 사진 2

이런 때 사용합니다

  • 케이블·배선에 흐르는 RF 전류 측정 – 구경 25mm, 전선 다발을 통과시켜 측정합니다.
  • EMC 전도 방출 원인 추적 – 공통모드 전류가 큰 케이블을 찾아냅니다.

주요 특징

  • 구경 25mm 고정형 – 케이블을 통과시켜 측정
  • 전달 임피던스 19 dBΩ, 3 dB 대역폭 400 kHz -500 MHz
  • N(암) 커넥터, 최대 1차 전류(RF) 3 A

주요 사양

항목 사양
특성 주파수 범위 1 kHz to 500 MHz
3 dB 대역폭 400 kHz -500 MHz, typ.
전달 임피던스 19 dBΩ in the flat region, typ.
최대 1차 전류 (RF) 3 A
구경(Aperture) 25 mm
외경 76 mm
높이 31 mm
무게 320 g
커넥터 N female
최대 코어 온도 125 °C

교정 지그(Calibration fixture)는 제조사 옵션 액세서리입니다(문의).

매뉴얼·데이터시트

제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.

※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
