TEKBOX TBPS01-TBWA2/20dB – EMC Near-field Probe Set + 20dB Wideband Amplifier 근접장 프로브 세트 + 20dB 광대역 증폭기
- 구성: 자기장 프로브 H20(루프 20mm) / H10(10mm) / H5(5mm) + 전기장 프로브 E5(팁 5mm)
- 사용 주파수: 최대 6GHz (프로브별 결합 손실 데이터 제공)
- 프로브 길이: 170mm, 절연 코팅, 차폐 루프(공통모드 노이즈 및 손 영향 최소화)
- 커넥터: SMB (SMB→SMA 케이블 75cm 포함)
- 용도: 방사 EMI 사전 시험, 노이즈 위치 탐색, RF 내성 시험, RF 회로 디버깅
- 광대역 증폭기 TBWA2/20dB: 이득 약 20dB, 최대 입력 +10dBm, NF 4.5~5dB (@2GHz)
- 증폭기 전원: USB (4.5~5V), 입출력 50Ω SMA, 크기 48 x 63 x 20mm
- SMA→N 케이블 75cm, USB 케이블, 측정 데이터, 원목 케이스 포함
₩734,800
RIGOL 제품 선택 가이드
(, 0KB)
TBPS01_TBWA2_Manual_EN
(pdf, 0KB)
TBPS01 / TBWA2 User Manual (Tekbox, V2.2)
TBPS01-TBWA2/20dB는 EMC 근접장 프로브 4종 세트(TBPS01)에 20dB 광대역 증폭기(TBWA2/20dB)를 더한 구성입니다. 근접장 프로브로 잡은 신호는 매우 작은데, 증폭기를 프로브와 스펙트럼 분석기 사이에 연결하면 미약한 전자파도 더 선명하게 측정할 수 있습니다(측정 다이나믹 레인지 확대).
이런 때 사용합니다
- 방사 EMI 사전 시험 – 부품, PCB 패턴, 케이스 틈새 등 전자파가 새는 지점을 직접 찾아냅니다.
- 노이즈 원인 추적 – 더 작은 프로브로 바꿔가며 범위를 좁히면 발생 위치를 정확히 특정할 수 있습니다.
- RF 내성(Immunity) 시험 – 프로브로 RF 신호를 회로에 직접 쏴서 취약한 부분을 확인합니다.
- RF 회로 디버깅 – 회로에 접촉하지 않고(부하 없이) RF 신호 레벨을 상대 비교할 수 있습니다.
- 발진기·변조기 측정 – 비접촉으로 주파수와 스펙트럼 성분을 확인합니다(저잡음 프리앰프와 함께 사용 시 위상잡음 등도 가능).
주요 특징
- 최대 6GHz까지 사용 가능 (프로브별 결합 손실 그래프 제공)
- 슬림한 형태로 부품이 빽빽한 기판 사이사이에도 접근하기 쉽습니다.
- 차폐 루프 구조 – 공통모드 노이즈를 잘 받지 않고, 손의 영향도 거의 없습니다.
- SMB 커넥터 – 케이블이 꼬이지 않아 기판을 스캔하며 움직이기 편합니다.
- 절연 코팅 처리된 프로브
- 광대역 증폭기 포함 – USB로 전원을 공급받아 별도 어댑터가 필요 없습니다.
프로브 4종 한눈에 보기
| 프로브 | 종류 | 길이 | 루프 / 팁 | 이렇게 고르세요 |
|---|---|---|---|---|
| H20 | 자기장(H) 루프 | 170mm | 루프 20mm | 가장 넓은 루프. 1GHz 이하 저주파에서 감도가 가장 좋아 전체 윤곽을 먼저 훑어볼 때 적합 |
| H10 | 자기장(H) 루프 | 170mm | 루프 10mm | 감도와 위치 분해능의 중간. 가장 무난한 범용 프로브 |
| H5 | 자기장(H) 루프 | 170mm | 루프 5mm | 가장 작은 루프. 감도는 낮지만 좁은 영역까지 정밀하게 위치를 찾을 때 적합 |
| E5 | 전기장(E) 팁 | 170mm | 팁 5mm | 전기장 측정용. 고전압 스위칭 노드, 클록 라인 등 전압 변화가 큰 곳 확인 |
※ 자기장(H) 프로브는 전류가 흐르는 배선·루프 주변을, 전기장(E) 프로브는 전압이 변하는 부위를 찾는 데 유리합니다. 루프가 작을수록 공간 분해능(어디서 나오는지 구분하는 능력)이 좋아집니다.
주파수 특성
아래 그래프는 프로브에 일정한 자기장(1µT) / 전기장(1V/m)을 가했을 때의 출력 전력입니다. 루프가 클수록 같은 자기장에서 더 큰 신호가 나옵니다.
H20 / H10 / H5 주파수 응답 (출처: Tekbox 매뉴얼)
E5 주파수 응답 (출처: Tekbox 매뉴얼)
- 1GHz 이하에서는 루프(팁)가 클수록 결합 손실이 낮아 더 잘 측정됩니다. 1GHz 이상에서는 프로브 간 차이가 작아집니다.
- H20은 약 1.3GHz, 4GHz 부근에, H10은 약 3.1GHz 부근에 공진이 있어 해당 주파수에서는 그래프가 출렁일 수 있습니다.
- 결합 손실은 50Ω 스트립라인(1.6mm FR4)에서 벡터 네트워크 분석기로 30kHz~6GHz 구간을 측정한 값입니다(프로브별 상세 그래프는 제품과 함께 제공되는 측정 데이터 참조).
구성품
- EMC 프로브 4종: H20, H10, H5, E5
- TBWA2/20dB 광대역 증폭기 1개
- SMB → SMA 케이블 75cm
- SMA → N 케이블 75cm
- USB 케이블 (증폭기 전원용)
- 측정 데이터(Measurement plots)
- 원목 보관 케이스

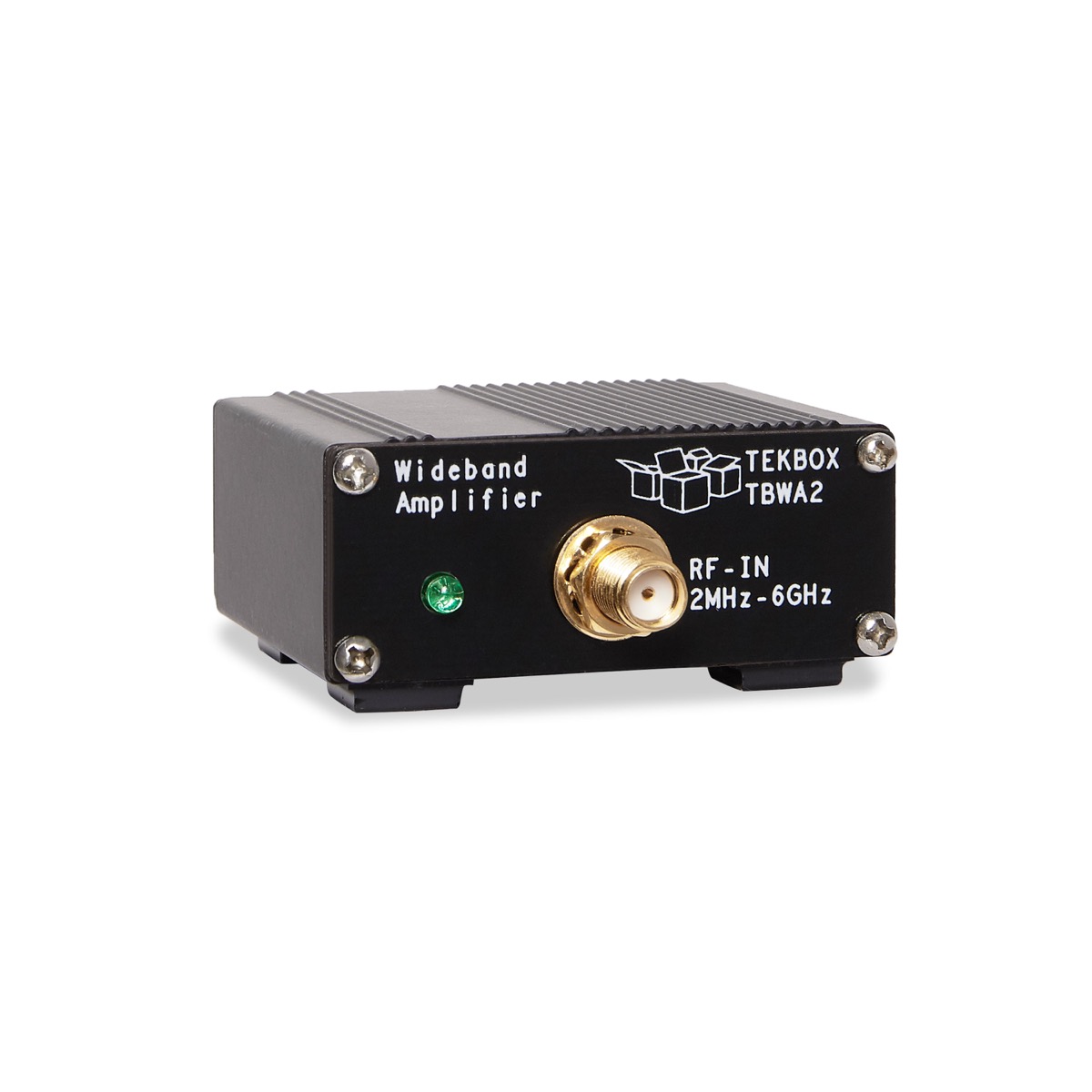

광대역 증폭기 TBWA2/20dB
| 항목 | 사양 |
|---|---|
| 입력 / 출력 | 50Ω, SMA |

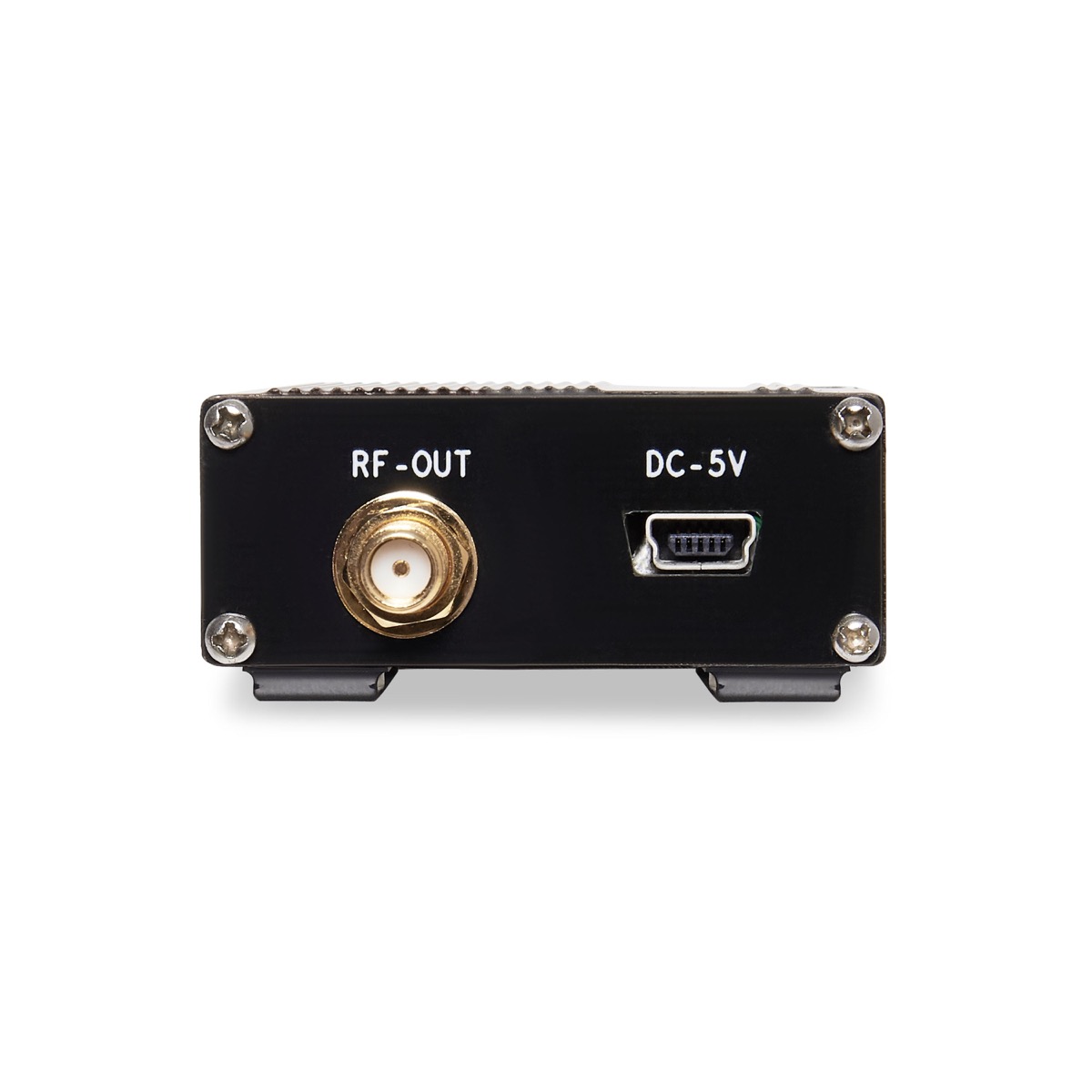

| 전원 | USB Mini-B 커넥터, 공칭 4.5~5V (전류 약 110mA) / 최대 5.5V |
| 최대 입력 전력 | +10dBm |
| 1dB 출력 압축점 (@2GHz) | +20dBm |
| 3차 출력 인터셉트 (@2GHz) | +35dBm (Pin = 0dBm/tone, Δf = 10MHz) |
| 역방향 아이솔레이션 S12 (0.1~6GHz) | 23dB |
| 잡음지수 NF (@2GHz) | 4.5 ~ 5dB |
| 크기 | 48 x 63 x 20mm |
주파수별 이득(Gain)
| 1MHz | 10MHz | 100MHz | 500MHz | 1GHz | 2GHz | 3GHz | 4.5GHz | 6GHz |
|---|---|---|---|---|---|---|---|---|
| 14.8 dB | 20.2 dB | 20.2 dB | 20 dB | 19.8 dB | 19 dB | 17.6 dB | 17.4 dB | 15.4 dB |
※ 20dB 증폭기는 최대 입력 전력이 +10dBm으로 여유가 있어 신호가 비교적 큰 부위까지 폭넓게 사용할 수 있습니다. 아주 미약한 신호를 찾는다면 40dB 구성이 유리합니다.
연결 방법과 사용 팁
- 프로브 → 증폭기 입력: SMB→SMA 케이블로 연결합니다.
- 증폭기 출력 → 스펙트럼 분석기 입력: SMA→N 케이블로 연결합니다.
- 증폭기 전원: USB 케이블로 스펙트럼 분석기의 USB 포트에서 공급합니다(공칭 4.5~5V).
측정 예: LED 조명 PCB의 DC/DC 컨버터 주변 스캔 (출처: Tekbox 매뉴얼)
- 프로브만 단독으로 쓸 때는 스펙트럼 분석기의 입력 감쇠를 0dB로 하고, 내장 프리앰프가 있다면 켜 두세요.
- 스팬, RBW, VBW를 줄이면 감도와 다이나믹 레인지가 좋아집니다.
- 큰 프로브(H20)로 대략적인 위치를 찾고, 작은 프로브(H5)로 바꿔 범위를 좁혀 가세요.
⚠ 안전 주의
DC 75V 초과 또는 AC 50Vrms 초과 전압이 걸린 기기는 프로브로 측정하지 마세요. 프로브는 솔더 마스크와 코팅으로 절연되어 있지만, 날카로운 금속 모서리에 절연이 손상되면 감전 위험이 있습니다.
DC 75V 초과 또는 AC 50Vrms 초과 전압이 걸린 기기는 프로브로 측정하지 마세요. 프로브는 솔더 마스크와 코팅으로 절연되어 있지만, 날카로운 금속 모서리에 절연이 손상되면 감전 위험이 있습니다.
참고 영상
EMI/EMC Testing: DSA815 w/ DIY Probes, TekBox Probes, TEM Cell (Colin O’Flynn)
EEVblog #889 – Credit Card RFID/NFC Theft Protection Tested (Tekbox H필드 프로브 사용)
모델 구성 안내
| 모델명 | 구성 |
|---|---|
| TBPS01 | EMC 프로브 세트 (H20, H10, H5, E5) + SMB→SMA 케이블 75cm + SMA(암)→N(수) 어댑터 + 원목 케이스 |
| TBPS01-TBWA2/20dB | 프로브 세트 + 20dB 광대역 증폭기 + SMB→SMA 케이블 + SMA→N 케이블 + USB 케이블 + 원목 케이스 |
| TBPS01-TBWA2/40dB | 프로브 세트 + 40dB 광대역 증폭기 + SMB→SMA 케이블 + SMA→N 케이블 + USB 케이블 + 원목 케이스 |
제조사: Tekbox Digital Solutions · 자료 출처: Tekbox TBPS01/TBWA2 매뉴얼 V2.2
