 TEKBOX TBL0510-1 - 5µH Line Impedance Stabilisation Network 5µH LISN CISPR 25 차량용 |
 TEKBOX TBL0550-1B 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN CISPR 25 |
 TEKBOX TBL0550-1C 5uH 50A Line Impedance Stabilisation Network LISN 5µH 50A LISN DO-160 |
 TEKBOX TBL05100-1C 5uH 100A Line Impedance Stabilisation Network LISN 5µH 100A 범용 LISN |
|
|---|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | In stock | |
| 주파수 범위 | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | 10 kHz ~ 400 MHz | |
| 임피던스 | 5µH∥50Ω | 5µH∥50Ω | 5µH∥50Ω | 5µH∥50Ω | |
| 경로 수 | 1 | 1 | 1 | 1 | |
| 최대 전류 | 10A | 50A | 50A | 100A | |
| 최대 전압 | 60V 공칭 (부품 정격 200V) | 250V DC, 250V AC 50/60 Hz, 130V AC 400 Hz | 480V AC 50/60 Hz, 360V AC 400 Hz, 230V AC 800 Hz, 1200V DC | 500V AC (50/60 Hz), 250V AC (400 Hz), 1000V DC | |
| EUT 소켓 | 4mm 바나나 | 바인딩 포스트 M6 | M8 스크류 단자(보호 캡) | 바인딩 포스트 M8 | |
| 추가 기능 | 서지 보호 내장, 외부 1µF 소스 커패시터 | 점퍼로 CISPR 25 / MIL-STD-461G 구성 전환 | RTCA DO-160, DEF-STAN-59 대응, 내부 10µF 커패시터 | 점퍼로 여러 규격 대응 |

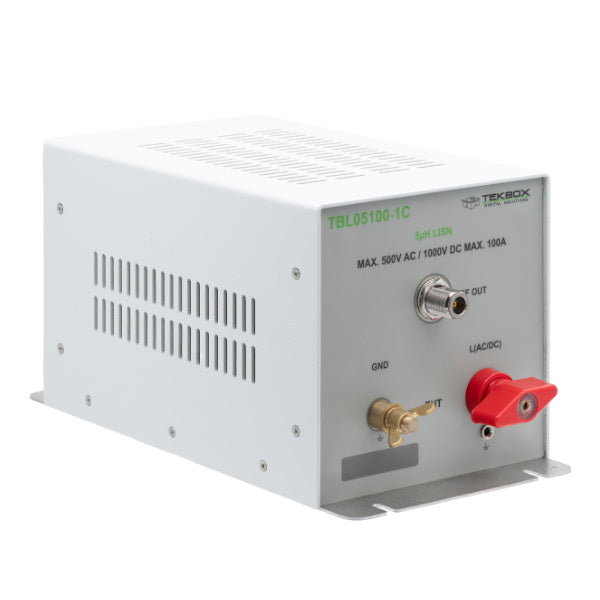

TBL05100-1C는 여러 규격의 요구 사항을 한 번에 만족하는 범용 5µH LISN입니다. 공장 출하 상태는 50Ω // 5µH + 1Ω로 CISPR 16-1-2와 CISPR 25의 임피던스·위상·절연 사양을 충족하며, 내부 점퍼를 바꾸면 50Ω // 5µH 구성으로 CISPR 25, MIL-STD-461G, ISO 11452-4, ISO 7637-2 등을 지원합니다. 외부 10µF 커패시터를 추가하면 DO-160 사양을 만족합니다.
| 항목 | 사양 |
|---|---|
| 지원 규격 | CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 and ISO 7637-2 |
| 특성 주파수 범위 | 10 kHz – 400 MHz |
| DC 저항 | < 5 mΩ Source+ to EUT+; < 5 mΩ Source- to EUT- |
| 최대 전류 | 100A |
| 최대 동작 전압 | 0 – 500V AC @50/60 Hz, 250V AC @ 400Hz, 1000V DC |
| 내부 부품 절대 최대 정격 | 1500V DC |
| RF 커넥터 | N-Female |

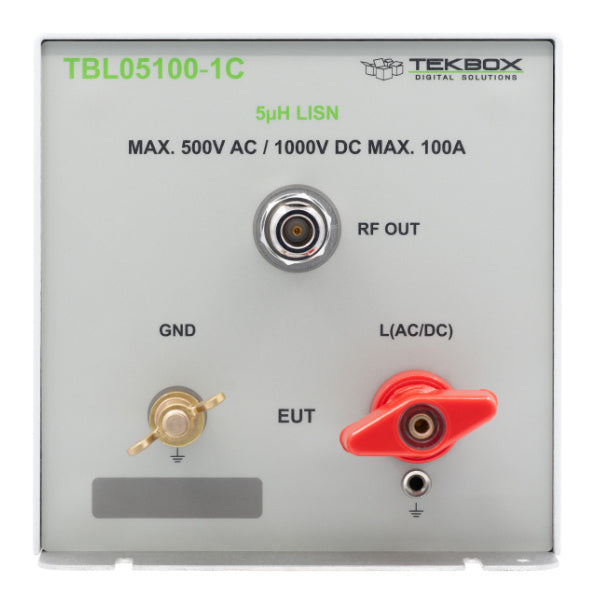

| EUT 커넥터 | binding post M8, 4mm center hole, 100A, 1kV, Schützinger POL 102 L / RT |

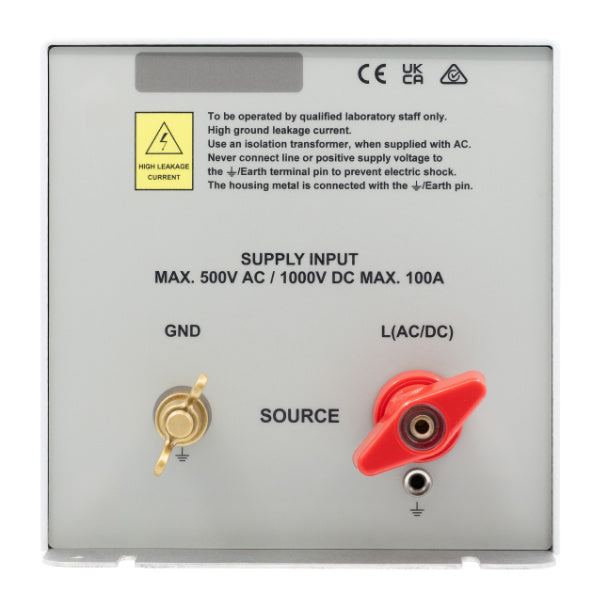

| SOURCE 커넥터 | binding post M8, 4mm center hole, 100A, 1kV, Schützinger POL 102 L / RT |
| 접지 | 8 mm Earth stud with wing-nut, exposed stainless steel bottom panel with mounting slots and countersunk hole for 4mm screw |
| 점퍼 | Harwin D3087-98 |
| 크기 | 300 mm x 150 mm x 150 mm |
| 무게 | 2.7 kg |
| 모델 | 설명 |
|---|---|
| TBL05100-1-10uF | 외부 10µF 커패시터 모듈 (DO-160용, 50/60Hz) |
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
