TBCCP1-400K600는 동축 RF 전류 모니터링 프로브입니다. 3 dB 대역폭이 400kHz ~ 600MHz이고 1MHz ~ 200MHz에서 매우 평탄합니다. 주로 동축 케이블의 RF 전류 측정용이며 패시브 루프 안테나의 트랜스듀서로도 쓸 수 있습니다. N 커넥터와 1/4″ 삼각대 나사를 갖추고 있습니다.
RIGOL 제품 선택 가이드
(, 0KB)
TBCCP1_400K600_Manual_EN
(pdf, 0KB)
TBCCP1-400K600 User Manual (Tekbox)
제품비교하기 |
 TEKBOX TBCCP1-2K70 Coaxial RF current monitoring probes RF 전류 프로브 (10 Hz ~ 100 MHz) |
 TEKBOX TBCCP1-3K100 Coaxial RF current monitoring probes RF 전류 프로브 (10 Hz ~ 100 MHz) |
 TEKBOX TBCCP1-400K600 Coaxial RF current monitoring probes RF 전류 프로브 (100 Hz ~ 600 MHz) |
|
|---|---|---|---|---|
| Price | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | 별도문의 (채널톡 상담) | |
| Availability | In stock | In stock | In stock | |
| 주파수 범위 | 10 Hz ~ 100 MHz | 10 Hz ~ 100 MHz | 100 Hz ~ 600 MHz | |
| 3 dB 대역폭 | 2 kHz ~ 70 MHz | 3 kHz ~ 100 MHz | 400 kHz ~ 600 MHz | |
| 전달 임피던스 | 0 dBΩ | +5 dBΩ | +22 dBΩ | |
| 구경/형태 | 동축형 | 동축형 | 동축형 | |
| 스냅온(힌지) | 해당 없음 | 해당 없음 | 해당 없음 | |
| 최대 RF 전류 | 3A | 3A | 3A |

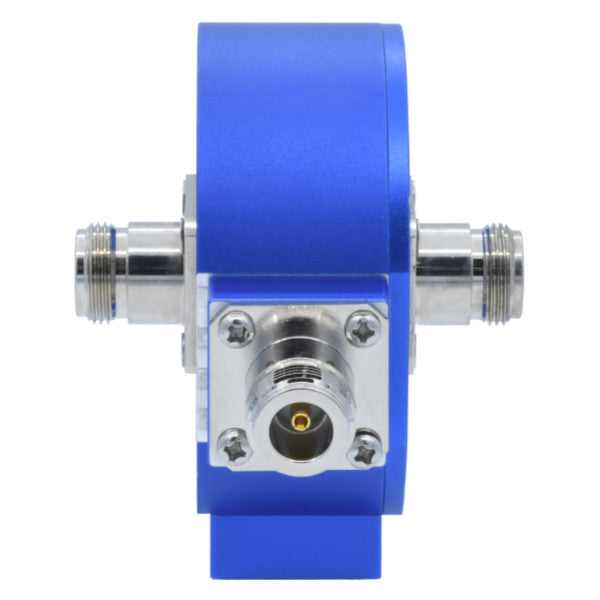

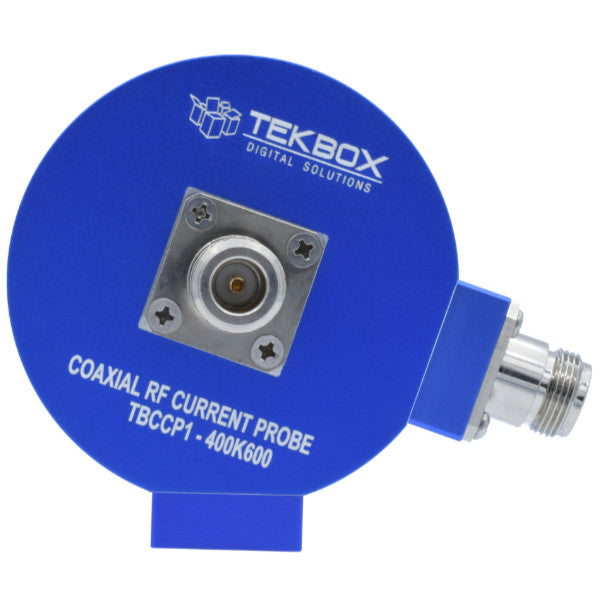

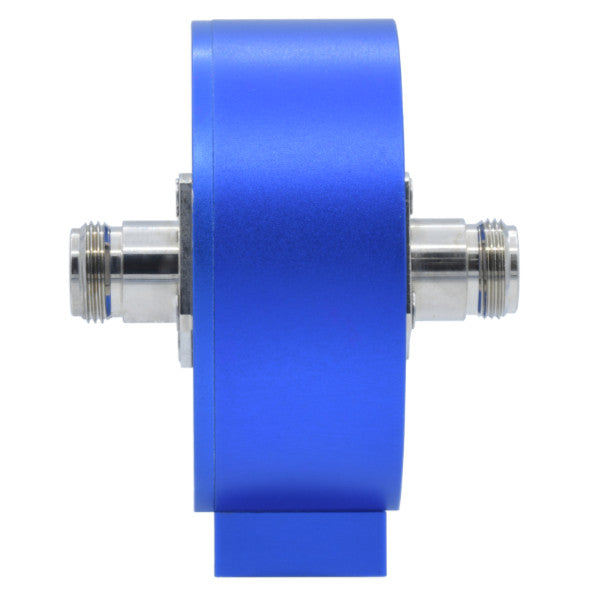

TBCCP1-400K600 RF 전류 모니터링 프로브 (동축형)
이런 때 사용합니다
- 동축 케이블에 흐르는 RF 전류 측정
- 루프 안테나용 트랜스듀서 – 차폐 루프와 조합해 액티브·패시브 루프 안테나의 트랜스듀서로 사용합니다.
주요 특징
- 1 MHz ~ 200 MHz 평탄 응답
- 전달 임피던스 22 dBΩ(50Ω 시스템, 고감도)
- N(암) 커넥터, 1/4″ 삼각대 나사
주요 사양
| 항목 | 사양 |
|---|---|
| 특성 주파수 범위 | 100 Hz to 600 MHz |
| 3 dB 대역폭 | 400 kHz to 600 MHz, typ. |
| 전달 임피던스 | 22 dB Ohm in a 50 Ohm system |
| 최대 1차 전류 (RF) | 3 A |
| 크기 | 76 mm x 102 x 69 mm |
| 무게 | 400 g |
| 커넥터 | N female |
| 최대 코어 온도 | 125 °C |
매뉴얼·데이터시트
제품 사용 설명서(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: Tekbox Digital Solutions. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
