rigol DS70504
,

리골(Rigol) DS70504 – 디지털 오실로스코프(5GHz/4채널/20GSa/s)

20Gsa/sec 샘플링 및 15.6인치 디스플레이의 5GHz 오실로스코프

  • 5GHz / 4채널
  • 여러 기기를 하나로 통합
  • 초당 20GSamples(모든 채널에서 초당 10GSa)
  • 초당 100만 파형 캡처 속도
  • 500 Mpts 표준 메모리 깊이
  • 최대 2Gpts 메모리 깊이(옵션 사용)
  • 고해상도: 고해상도 모드에서 최대 16비트의 8비트 ADC
  • 고정밀 주파수 카운터 및 적산계
  • 실시간 스펙트럼 분석(옵션을 통해)
  • RS232/UART, I2C, SPI, CAN, LIN 등 지원(옵션을 통해)
견적 요청

₩32,999,340 ₩54,998,900

Add to wishlist
Compare


Product Info
rigol DS70504

리골(Rigol) DS70304 – 디지털 오실로스코프(3GHz/4채널/20GSa/s)

장바구니
rigol DS70504

리골(Rigol) DS70504 – 디지털 오실로스코프(5GHz/4채널/20GSa/s)

장바구니
Price ₩40,855,100 ₩32,999,340 ₩54,998,900
채널 4 4
밴드위스 3GHz(3000MHz) 5GHz(5000MHz)
샘플레이트 20 GSa/s 20 GSa/s
Availability In stock In stock
최대 메모리 크기 2Gpts 2Gpts
파형 캡쳐 속도 1,000,000 wfms/s 1,000,000 wfms/s

리골(Rigol) DS70504 – 디지털 오실로스코프(5GHz/4채널/20GSa/s)

리골(RIGOL) DS70504

  • 대역폭: 5GHz
  • 최대 20GSa/s의 실시간 샘플 속도
  • 4개의 아날로그 채널 및 1개의 EXT 채널
  • 1,000,000wfms/s의 최대 파형 캡처 속도
  • 3자리 DC/ACRMS, AC+DCRMS 전압 측정



5GHz @ -10dBm, 20GSamples/sec 샘플 레이트

ds70000

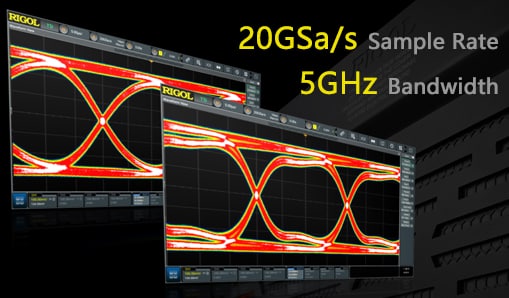

최대 5GHz 대역폭 및 20GSa/sec 샘플 속도

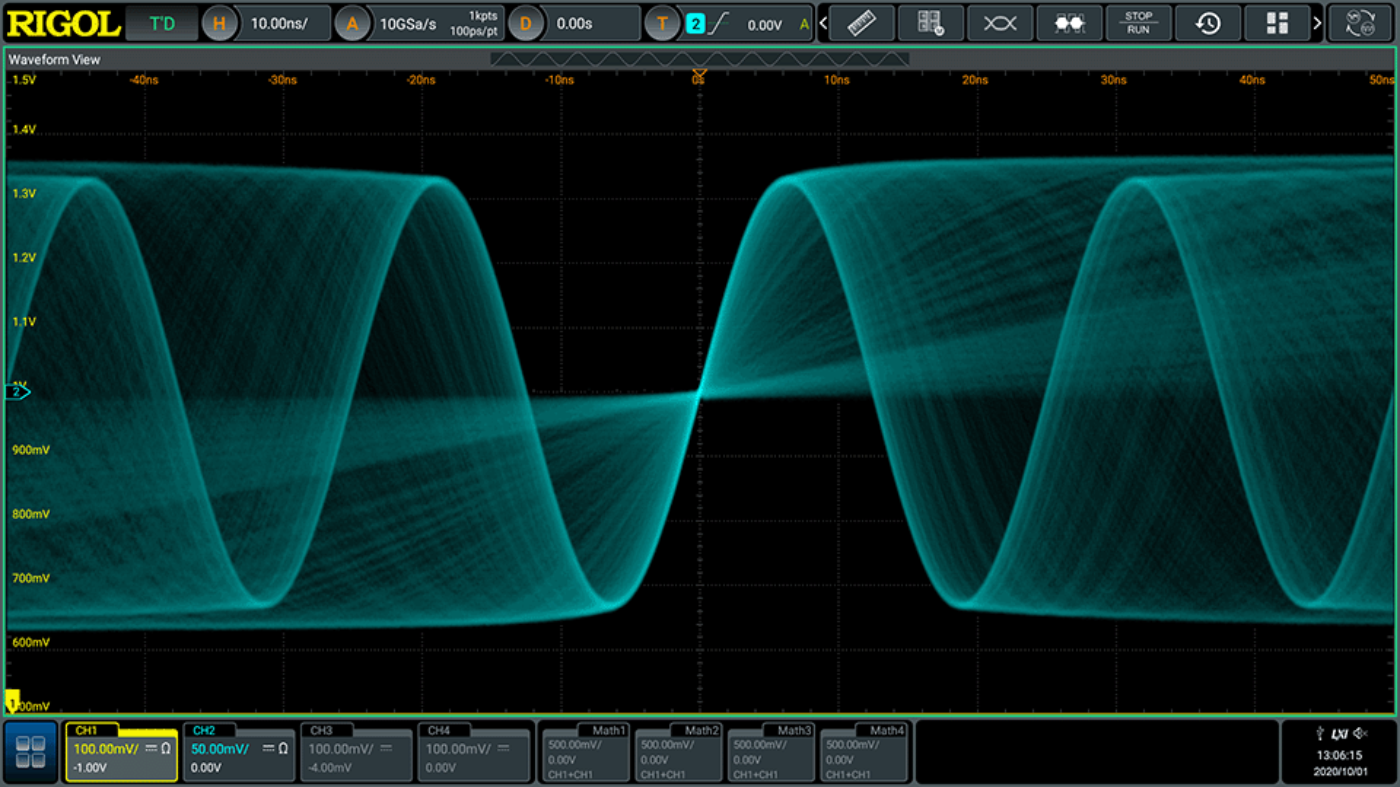

파형 캡처 속도

파형 캡처 속도

1,000,000wfms/s 재생 빈도 초당 최대 100만 개의 파형을 화면에 시각화하여 간헐적인 이상 및 작은 신호 세부 정보를 빠르고 정확하게 봅니다.

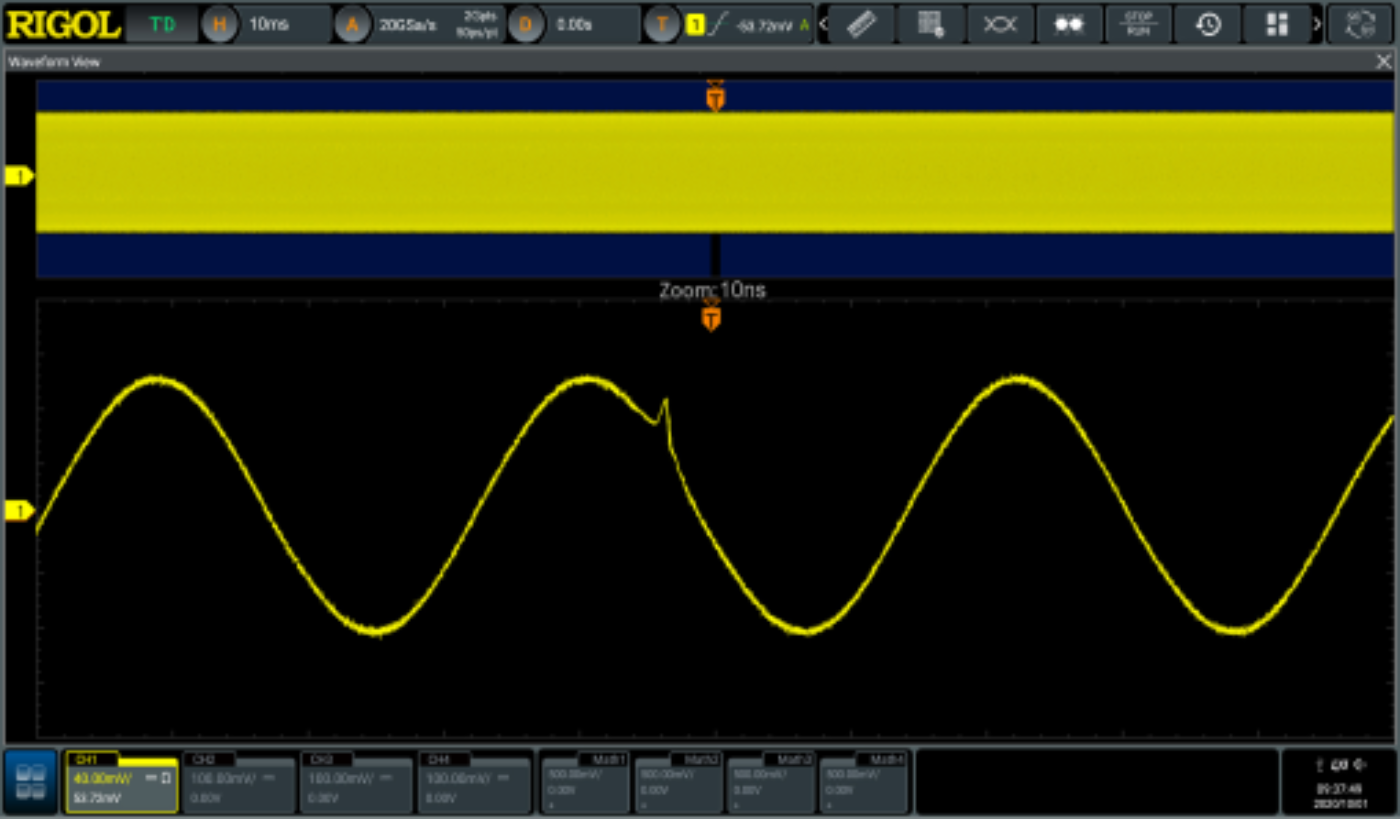

20억 포인트의 메모리

20억 포인트의 메모리

500Mpts 메모리 깊이가 표준이며 2Gpts 메모리 깊이로 업그레이드 가능(하프 채널 1Gpts)최대 샘플링 속도로 초당 20G샘플의 전체 100밀리초 캡처하나의 연속 데이터 스트림에서 5GHz 신호의 50억 주기 캡처메모리 수 또한 기록 모드에서 최대 2백만 프레임을 기록하도록 분할됩니다.

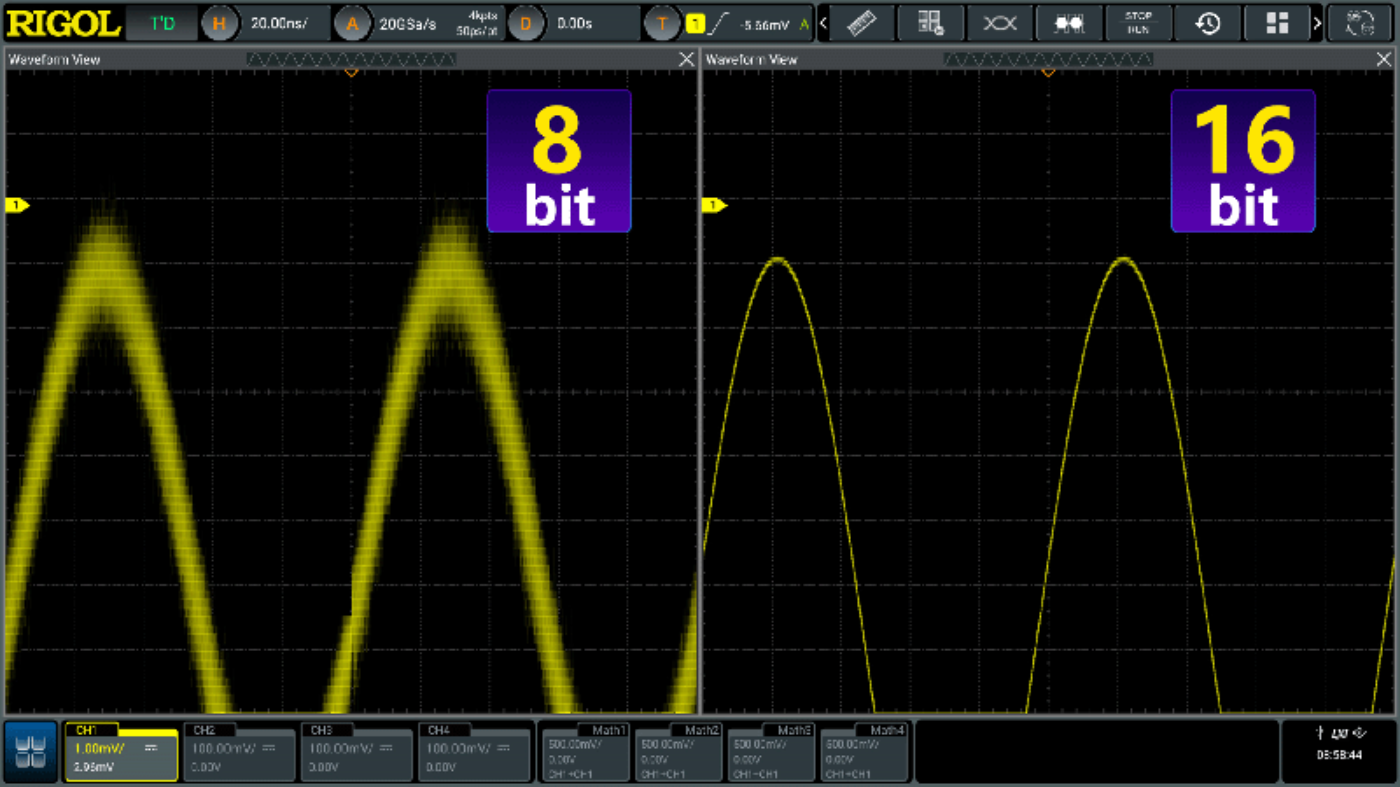

16비트 수직 해상도

16비트 수직 해상도

최대 16비트 해상도고해상도 모드: 9-16비트비트 수를 직접 선택

고속 FFT 변환

고속 FFT 변환

향상된 FFT의 표준 구성, 최대 실시간 연산. 16 Mpts 파형 데이터

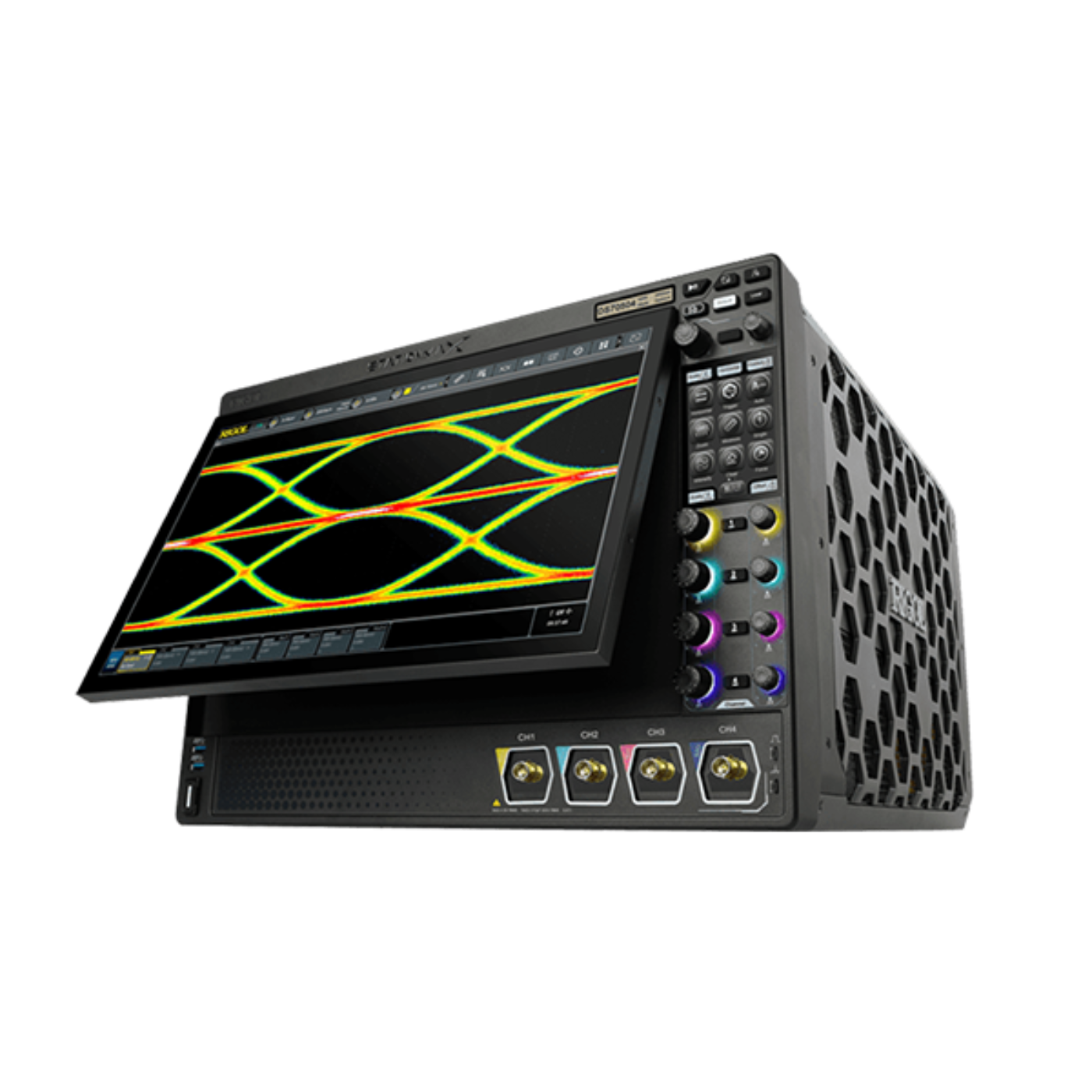

효율적인 시각화를 위한 다중 터치스크린

효율적인 시각화를 위한 다중 터치스크린

15.6인치 자동 기울기 기본 터치스크린 디스플레이2차 터치스크린은 분석을 위해 기본 화면을 예약합니다.

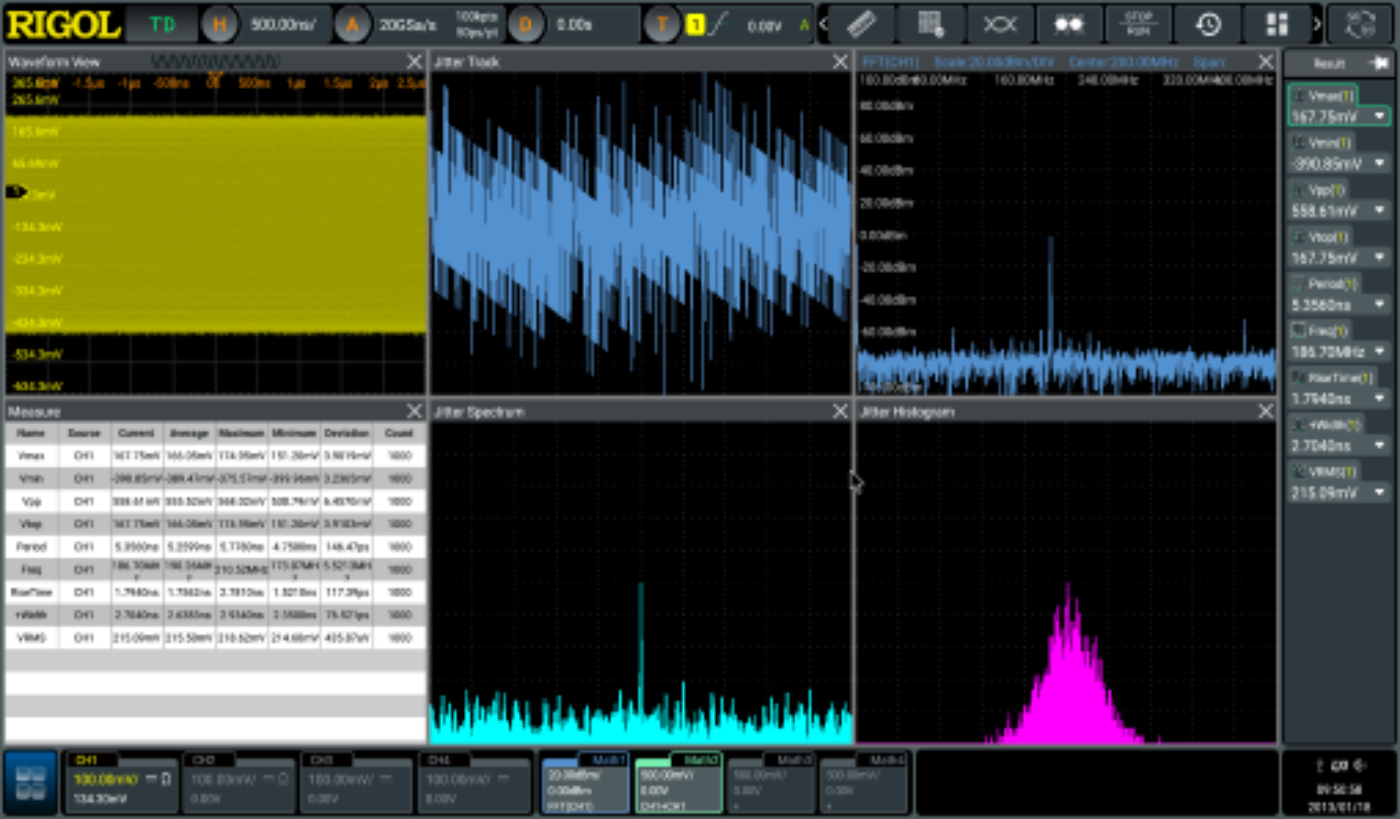

다중 창 사용자 인터페이스

다중 창 사용자 인터페이스

스케일 및 축 설정을 최적화하는 별도의 창에서 열리는 분석 도구 및 기능 별도의 사이드바에서 열리는 측정

고신뢰성 설계

고신뢰성 설계

가시성과 신뢰성을 위한 백라이트 광전자 인코더전용 채널 및 수평 손잡이다중 고성능 터치 디스플레이프레스 작동 > 100,000회 회전 작동 > 1,000,000주기


채널 당 패시브 프로브 기본 포함, 바로 사용 가능!

4채널 오실로스코프는 패시브 프로브 4개 기본 포함이며 , 2채널 오실로스코프는 패시브 프로브 2개 기본 포함 입니다.
