₩698,500
RSA800-EMI는 RIGOL RSA800 시리즈(RSA804·RSA808·RSA814) 실시간 스펙트럼 분석기를 EMI 사전 시험용 수신기로 쓰게 해 주는 소프트웨어 옵션입니다. CISPR 16-1-1 규격의 검출기(준첨두·EMI 평균·RMS 평균)와 대역폭(200Hz·9kHz·120kHz·1MHz)을 갖추고, 신호 목록·한계선 판정·보고서 생성까지 분석기 한 대에서 처리합니다. 제품은 하드웨어가 아니라 장비별 라이선스(*.lic)로 제공됩니다.

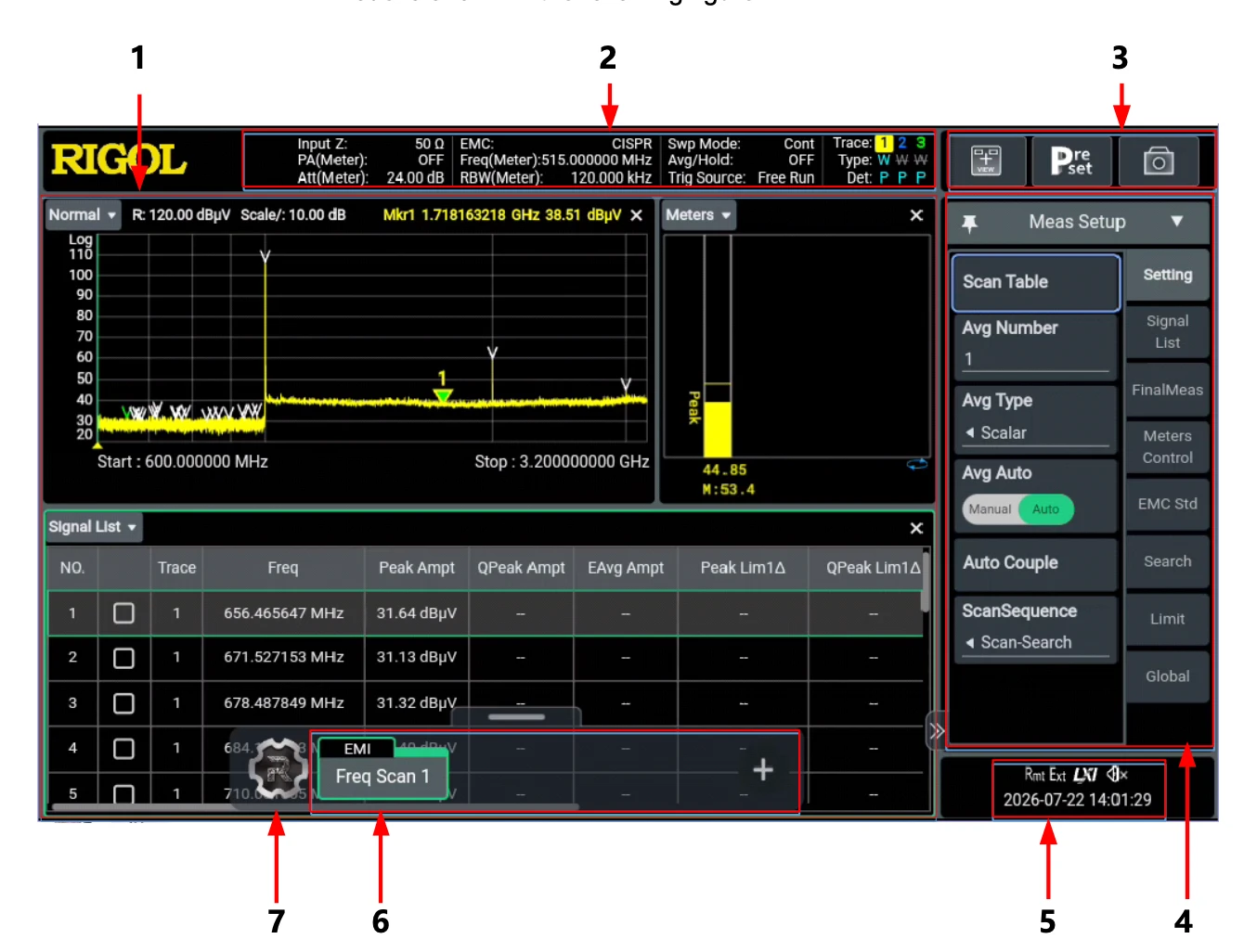

| 번호 | 영역 | 설명 |
|---|---|---|
| 1 | 멀티 패널 표시 영역 | 스펙트럼 트레이스, 미터, 신호 목록 등 여러 기능을 한 화면에 동시에 표시 |
| 2 | 측정 항목 상태 표시줄 | 입력 임피던스, EMC 규격, 미터 주파수·RBW, 스윕 모드, 트리거, 트레이스 종류·검출기 표시 |
| 3 | 빠른 조작 메뉴 | 화면 보기 전환, 프리셋, 화면 캡처 |
| 4 | 메뉴 제어 영역 | 측정 설정(스캔 테이블·신호 목록·최종 측정·미터·EMC 규격·검색·한계선) 등 파라미터 설정 |
| 5 | 알림 영역 | USB·LAN·원격 제어 상태와 시스템 시간, 터치하면 시스템 메뉴로 이동 |
| 6 | 동작 모드 | GPSA, RTSA, VSA, EMI, ADM, PNOISE 모드 표시·추가·삭제 |
| 7 | 기능 탐색 | 터치하면 기능 탐색 메뉴가 열리는 숨김 패널 |
트레이스 표시기의 첫 줄은 트레이스 번호, 둘째 줄은 종류(W 클리어/라이트, A 평균, M 최대 유지, m 최소 유지), 셋째 줄은 검출기(V 전압 평균, P 양의 첨두, p 음의 첨두, R RMS 평균, Q 준첨두, E EMI 평균)입니다.
| 단계 | 내용 |
|---|---|
| 1. 스캔 테이블 설정 | 최대 10개 주파수 범위를 지정하고 범위마다 시작·정지 주파수, 포인트 수, 스윕 시간, RBW, 필터(Gauss/EMI), 감쇠기(ATT), 프리앰프(PA)를 설정 |
| 2. 사전 스캔(Pre-scan) | 트레이스 3개를 동시에 표시하며 평균 횟수(1~10,000)와 평균 방식(Log·RMS·Scalar)을 선택 |
| 3. 피크 검색 | 피크 조건, 피크 조건 + 한계선 조건, 부분 범위별 검색 중 선택해 찾은 신호를 신호 목록에 추가(최대 피크 수 설정) |
| 4. 최종 측정 | 신호 목록의 신호를 검출기 3개(예: 준첨두, EMI 평균, 양의 첨두)와 체류 시간으로 다시 측정, 현재/전체/표시한 신호 재측정 선택 |
| 5. 판정과 보고서 | 한계선 대비 차이(Delta)와 합격/불합격 표시, 보고서를 HTML 또는 PDF로 저장 |
스캔 시퀀스는 “스캔만”, “검색만”, “스캔-검색-측정”, “스캔-검색”, “검색-측정”, “재측정” 중에서 선택해 필요한 단계만 실행할 수 있습니다.
| 시험 | 필요한 구성 |
|---|---|
| 전도 방출 (전원선) | RSA800 + RSA800-EMI + LISN + 분석기 입력 보호(TBFL1) + 접지판 |
| 복사 방출 (30MHz 이상) | RSA800 + RSA800-EMI + 안테나 + 프리앰프 + 삼각대 |
| 근접장 디버깅 | RSA800 + 근접장 프로브(TBPS01 / NFP-3) |
| PC 소프트웨어 연동 | EMCview Pro/Standard로 한계선·보정 계수·보고서를 PC에서 관리 |
전도·복사 시험 구성은 EMI 어드바이저에서 조건을 입력하면 자동으로 제안해 드립니다.
| 항목 | 사양 |
|---|---|
| 호환 장비 | RSA804 (5kHz~4.5GHz), RSA808 (5kHz~8.5GHz), RSA814 (5kHz~14GHz) – 모두 선택 옵션 |
| RBW (-6dB, EMI 필터) | 200Hz, 9kHz, 120kHz, 1MHz (CISPR 16-1-1) |
| RBW (-3dB, Gauss) | 100Hz ~ 10MHz, 1-3-10 순서 |
| 검출기 | Pos Peak, Neg Peak, Average, Quasi Peak, EMI Average, RMS Average |
| EMC 규격 설정 | None / CISPR (None: Gauss 필터 -3dB, CISPR: EMI 필터 -6dB) |
| 표시 | 로그·선형 표시, 신호 목록, 스캔 테이블, 최대 3 트레이스, 마커 8개 |
| 스캔 테이블 | 최대 10개 범위(범위별 시작·정지 주파수, 포인트, 스윕 시간, RBW, 필터, ATT, PA) |
| 평균 | 평균 횟수 1~10,000, 평균 방식 Log / RMS / Scalar |
| 최종 측정 | 검출기 3개 동시 지정, 체류 시간 50µs ~ 60s(기본 200ms), 재측정: 현재/전체/표시 신호 |
| 측정 포인트 | 101 ~ 100,001 (기본 801) |
| 한계선 | 최대 6개, 마진, 가져오기·내보내기 |
| 보정 계수 | 안테나, 케이블, 사용자, 기타 |
| 미터 | 3개 (Meter1~3), 체류 시간 설정 |
| 보고서 | HTML / PDF, 환경 정보 포함, 내부 /emi/measdata 저장 |
| 내장 프리앰프 | RSA800 본체 기본 기능(미터 프리앰프 20dB 기본 이득) |
| 제공 형태 | 소프트웨어 라이선스 (장비별 고유 라이선스, *.lic) |
사양은 RIGOL RSA800 시리즈 데이터시트(2026.08)와 EMI 모드 사용자 가이드(RIGOL 공식 사이트 게시본) 기준입니다.
EMI 모드 사용자 가이드와 RSA800 데이터시트(영문)는 상단 ‘메뉴얼 & 데이터시트’ 탭에서 내려받을 수 있습니다.
※ 제조사: RIGOL Technologies. 제품 사양은 제조사 사정에 따라 변경될 수 있습니다.
