리골 RIGOL MCAL109-SK1 Mechanical 캘리브레이션 키트, DC ~ 9 GHz, SMA (m & f)
RIGOL MCAL109-SK1 악세서리. Mechanical 캘리브레이션 키트, DC ~ 9 GHz, SMA (m & f)
₩5,016,000
RIGOL 제품 선택 가이드
(, 0KB)
제품 개요
기계식 교정 킷(Mechanical Calibration Kit)은 RF 및 마이크로파 측정에 사용하는 기준 교정 도구입니다. open, short, matched load, thru와 같이 값이 알려지고 소급성이 확보된 표준 임피던스 상태를 제공하여 벡터 네트워크 분석기 및 스칼라 네트워크 분석기 교정의 핵심 기준으로 사용됩니다. 측정 셋업의 포트 반사와 전송 손실 등 시스템 오차를 정밀하게 보정하여 측정 결과의 정확도, 반복성, 소급성(traceability)을 확보합니다.
MCAL109-SK1은(는) 3.5 mm / SMA (Male & Female) 정밀 동축 교정 킷으로, 값이 알려진 표준기(standards)를 사용하여 일정 주파수 범위 내에서 전송 시스템을 교정하고 측정 시스템의 오차를 특성화하여 측정 정확도를 향상시킵니다. 주파수 범위는 DC ~ 9 GHz이며, male/female open·short·load 표준과 어댑터, 토크 렌치, 목재 케이스를 포함한 풀 세트로 구성됩니다. 넓은 시험 주파수 범위와 안정적인 전기적 성능을 갖춘 네트워크 분석기 정밀 교정의 필수 구성품입니다.

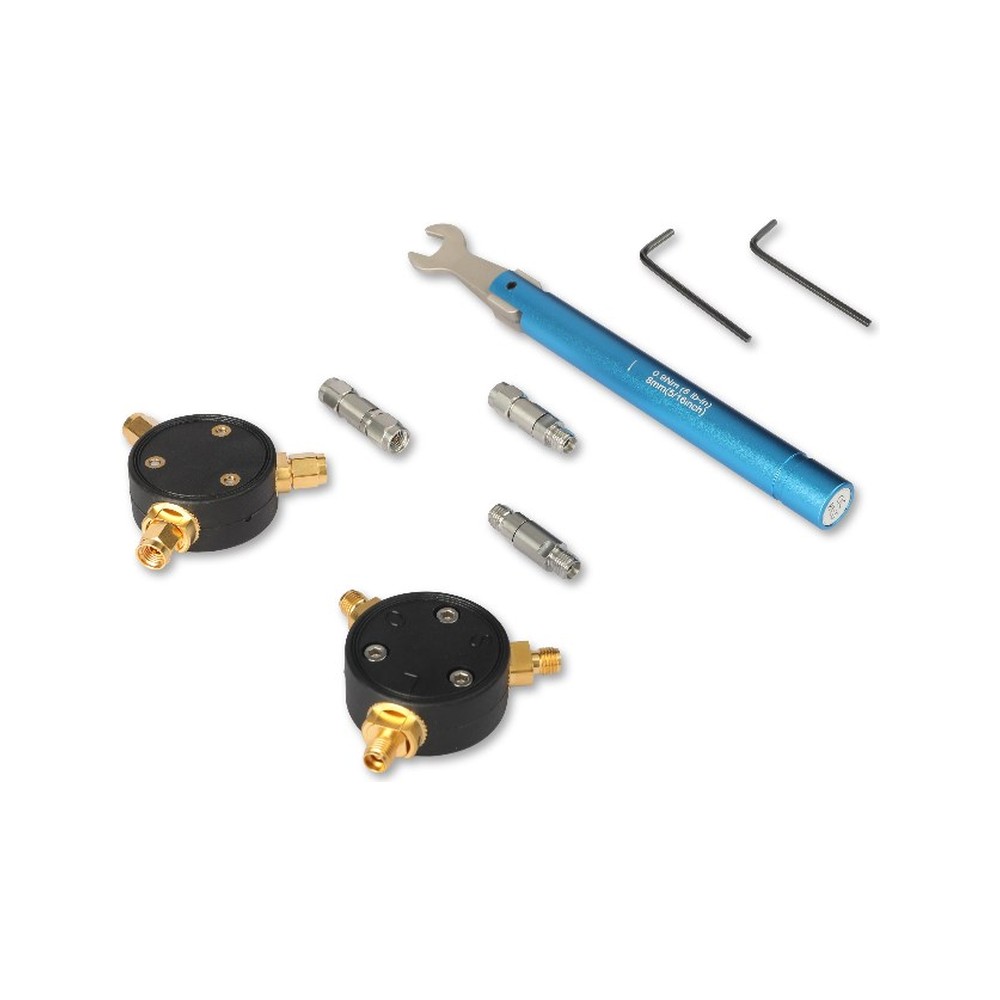

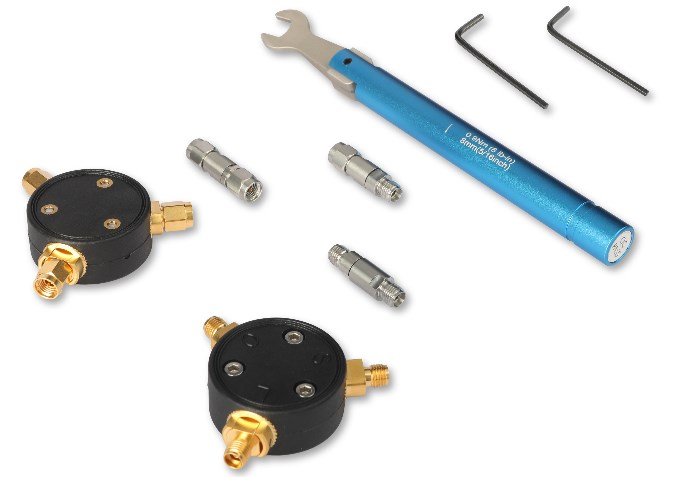

Kit Contents
| Serial No. | Component | Quantity |
|---|---|---|
| 1 | Open (Female) | 1 |
| 2 | Open (Male) | 1 |
| 3 | Short (Female) | 1 |
| 4 | Short (Male) | 1 |
| 5 | Load (Female) | 1 |
| 6 | Load (Male) | 1 |
| 7 | Adapter Type 3.5 mm (M)-Type 3.5 mm (M) | 1 |
| 8 | Adapter Type 3.5 mm (F)-Type 3.5 mm (F) | 1 |
| 9 | Adapter Type 3.5 mm (M)-Type 3.5 mm (F) | 1 |
| 10 | Connector body | 2 |
| 11 | Torque wrench (opening size: 8 mm; torque: 0.9 Nm) | 1 |
| 12 | L-shaped hexagonal wrench | 2 |

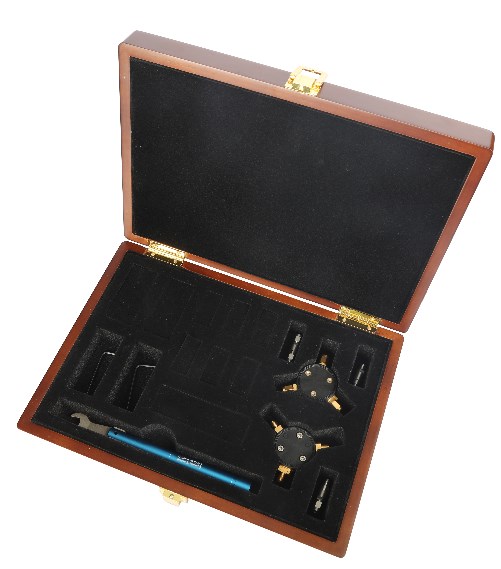

| 13 | Tool kit (size: 275 * 200 * 80 mm) | 1 |
Performance Specifications
| Component | Frequency | Durability | Parameter |
|---|---|---|---|
| Open | DC to 9 GHz | > 2000 | Phase deviation: ≤ ±0.8° |
| Short | DC to 9 GHz | > 2000 | Phase deviation: ≤ ±0.8° |
| Load | DC to 9 GHz | > 2000 | VSWR: ≤ 1.02 (Return loss: ≥ 40 dB) |
| Adapter | DC to 9 GHz | > 2000 | VSWR: ≤ 1.06 (Return loss: ≥ 30.7 dB) |
Materials / Surface Treatment
| Component | Inner Conductor | External Conductor |
|---|---|---|
| Open | Beryllium bronze, gold plated | Beryllium bronze, gold plated |
| Short | Beryllium bronze, gold plated | Beryllium bronze, gold plated |
| Load | Beryllium bronze, gold plated | Beryllium bronze, gold plated |
| Adapter | Beryllium bronze, gold plated | Beryllium bronze, gold plated |
| Torque wrench | Wrench head: tool steel, nickel plated | Wrench handle: aluminium, anodized |
| Tool kit | Wooden box | — |
본 내용은 RIGOL Mechanical Calibration Kits Product Manual(ADS03100-1110, Jan. 2026) 데이터시트를 기준으로 작성되었습니다.
