리골 Rigol DG6052 임의 파형 / 함수 발생기
₩16,473,600
 리골 RIGOL DG6052 임의파형발생기 함수발생기 |
리골 RIGOL DG6054 임의파형발생기 함수발생기 |
리골 RIGOL DG6102 임의파형발생기 함수발생기 |
리골 RIGOL DG6104 임의파형발생기 함수발생기 |
||
| Price | ₩16,473,600 | ₩28,594,500 | ₩21,707,400 | ₩35,757,700 | |
| Availability | In stock | In stock | In stock | In stock | |
| 최고 출력 주파수 | 500MHz | 500MHz | 1Ghz | 1Ghz | |
| 채널 수 | 2 채널 | 4 채널 | 2 채널 | 4 채널 | |
| 수직 해상도 | 16비트 | 16비트 | 16비트 | 16비트 | |
| 샘플링 속도 | 2.5GSa/s | 2.5GSa/s | 2.5GSa/s | 2.5GSa/s | |
| 임의파형길이 | 256M(512M opt.) | 256M(512M opt.) | 256M(512M opt.) | 256M(512M opt.) | |
| 구형파 주파수 | 300 MHz | 300 MHz | 300 MHz | 300 MHz |
| 최고 출력 주파수 | |
|---|---|
| 채널 수 | |
| 수직 해상도 | 16비트 |
| 샘플링 속도 | 2.5GSa/s |
| 임의파형길이 | 256M(512M opt.) |
| 구형파 주파수 | 300 MHz |

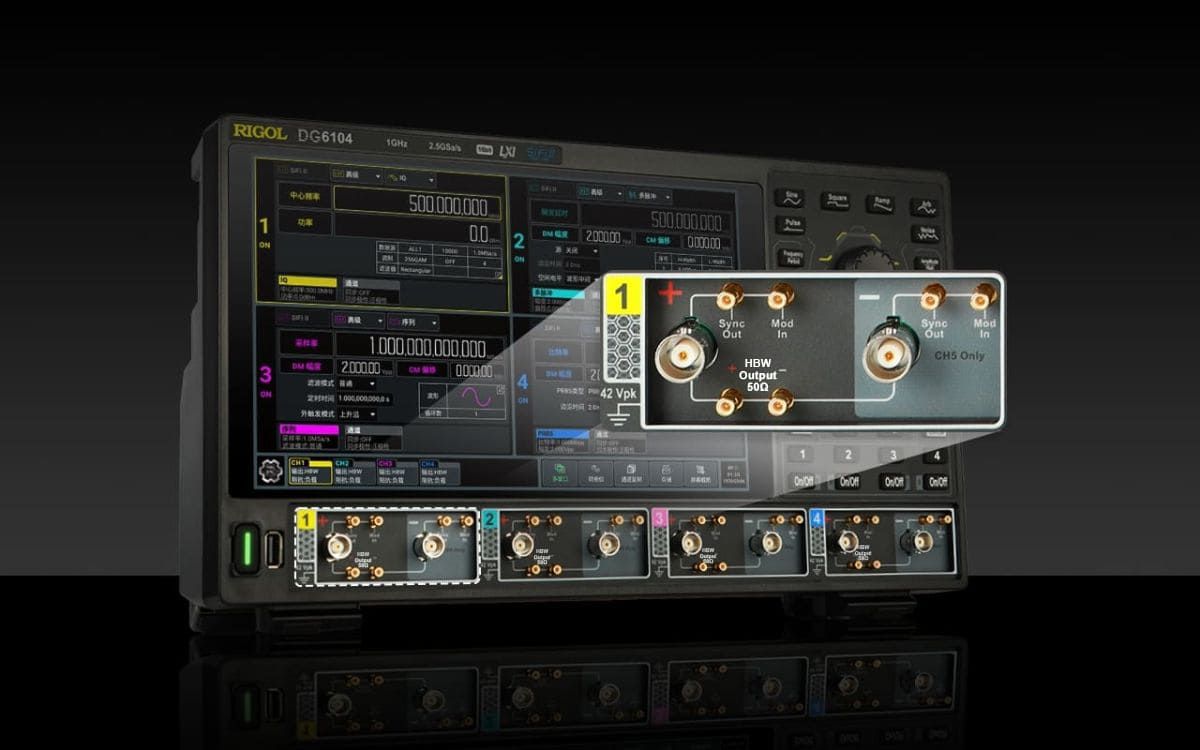

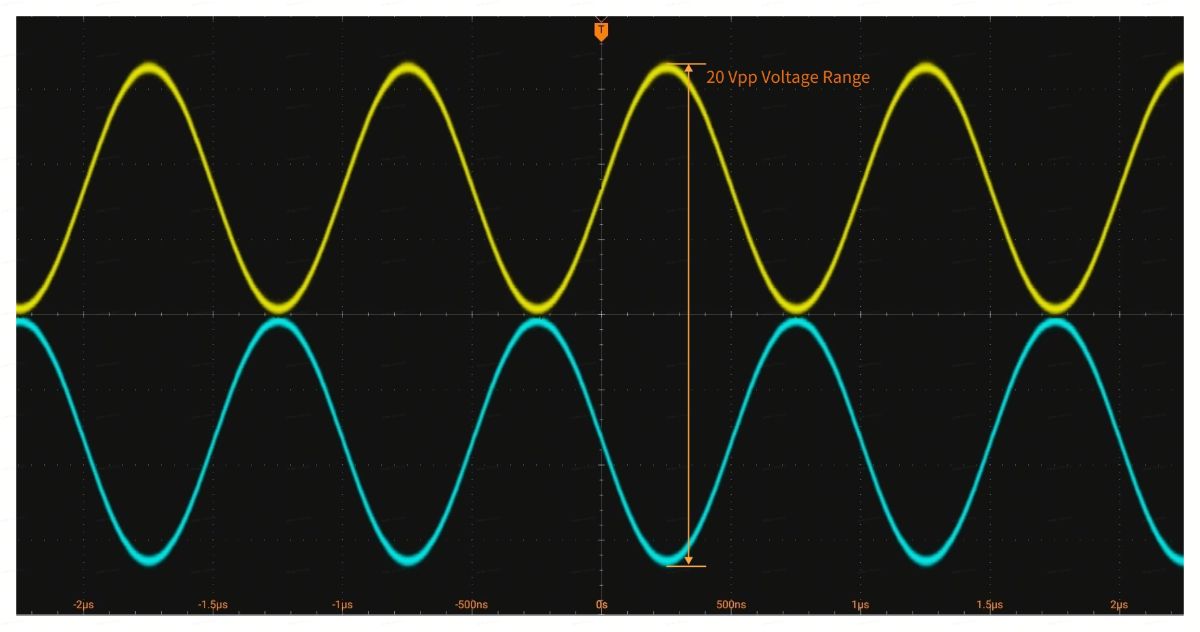

기존 신호발생기가 외부 발룬(Balun)이나 증폭기(Amplifier)가 필요했던 한계를 극복합니다. DG6000의 4개 채널은 모두 차동 출력을 지원하며 HBW(High Bandwidth), AMP(High Amplitude), SND(Single-Ended) 세 가지 모드 전환을 제공합니다. AMP 모드에서는 최대 20 Vpp(100 Ω)의 차동 신호를 직접 출력할 수 있습니다. SiC/GaN 전력 소자의 게이트를 직접 구동하거나 고전압 차동 버스 테스트를 수행할 수 있으며, 신호 경로를 더욱 단순화하고 높은 신호 정확도를 제공합니다.

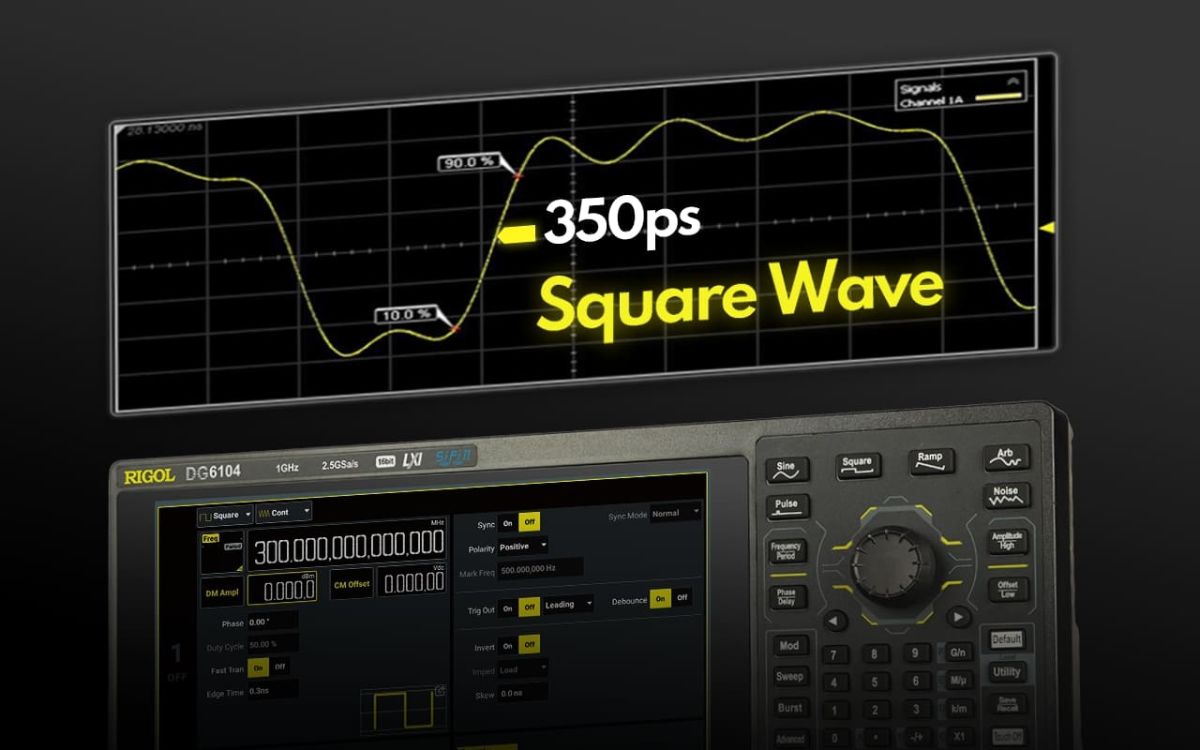

사각파 성능은 신호발생기의 시간 영역(Time-domain) 성능을 평가하는 핵심 지표입니다. DG6000은 사각파 최대 주파수를 300 MHz까지 지원하며, Fast Edge 모드에서 상승/하강 시간의 typical 값은 단 350 ps입니다. 이는 이상적인 스텝 응답에 가까운 파형을 제공하여 고속 디지털 인터페이스 검증 및 논리 회로의 Setup/Hold Time 테스트에 최적의 클록 소스로 활용될 수 있으며, 낮은 지터와 높은 파형 안정성을 제공합니다.
DG6000은 채널 간 완전 절연 설계를 적용하여 각 채널이 독립적인 플로팅 기준을 갖도록 설계되었습니다. 기존의 공통 접지 구조 장비와 비교해 이러한 구조는 접지 루프(Ground Loop)를 효과적으로 차단하고 채널 간 간섭을 최소화합니다. 다중 병렬 전원 테스트, 생체 신호 시뮬레이션 또는 산업 환경의 플로팅 측정을 수행할 때 더 낮은 노이즈 환경을 제공하며, 잘못된 배선으로 인한 장비 손상 위험도 줄여줍니다.

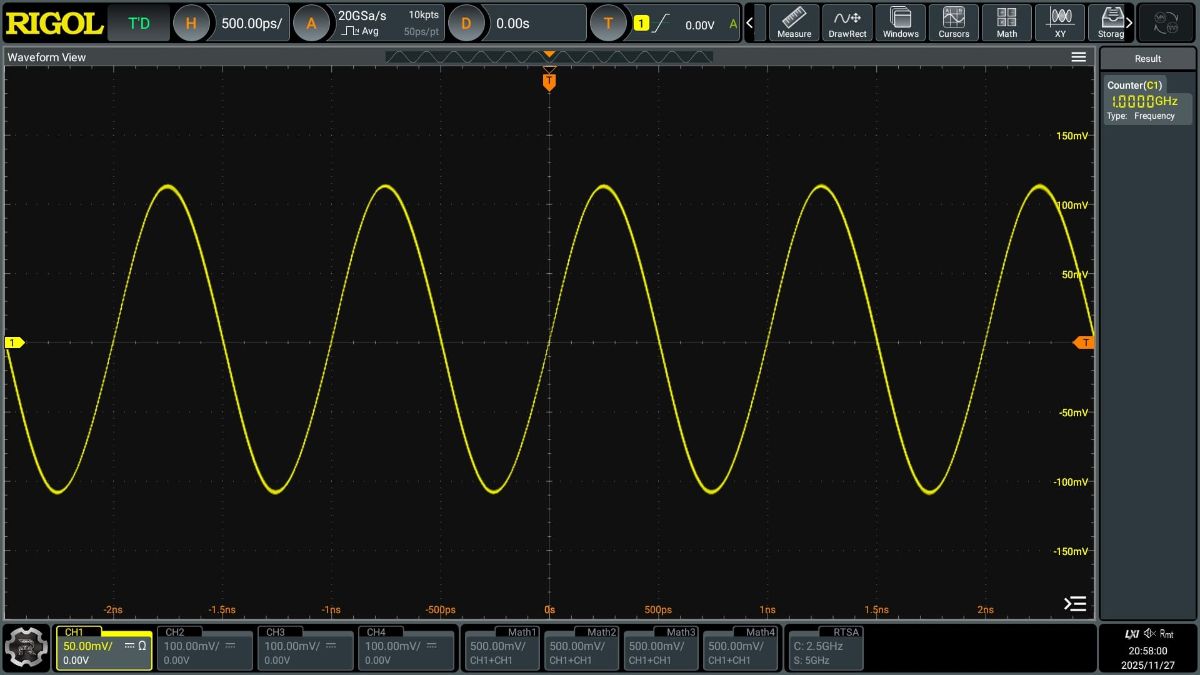

DG6000은 넓은 주파수 범위와 높은 파형 정확도를 동시에 제공합니다. 최대 1 GHz 사인파 출력을 지원하여 중간 주파수(IF)부터 RF 영역까지 다양한 테스트 요구를 직접 커버할 수 있습니다. 또한 16비트 수직 해상도와 2.5 GSa/s 샘플링 속도를 결합하여 기존 14비트 장비 대비 약 4배 향상된 신호 표현 해상도를 제공합니다. 이를 통해 큰 다이내믹 범위 테스트에서도 대진폭 신호에 포함된 미세한 파형 디테일까지 계단 현상 없이 정밀하게 표현할 수 있습니다.

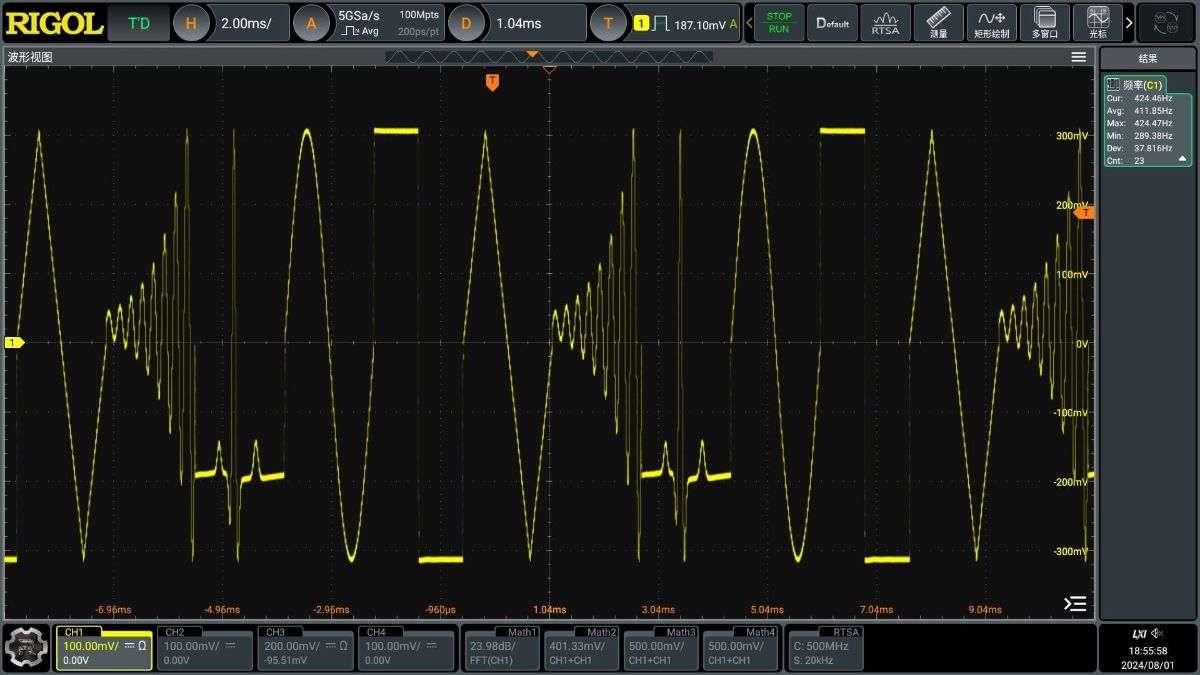

레이더, 소나 및 복잡한 환경 시뮬레이션에서는 파형 길이가 시뮬레이션의 현실성을 결정하는 중요한 요소입니다. DG6000은 채널당 최대 512 Mpts의 파형 메모리 깊이를 옵션으로 제공합니다. 이를 통해 사용자는 장시간의 실제 측정 데이터를 그대로 다운로드하여 재생하거나 매우 긴 비주기 파형을 생성할 수 있습니다. 메모리 부족으로 인해 반복적으로 사용해야 했던 짧은 파형 루프를 줄여 보다 실제 환경에 가까운 시뮬레이션을 구현할 수 있습니다.

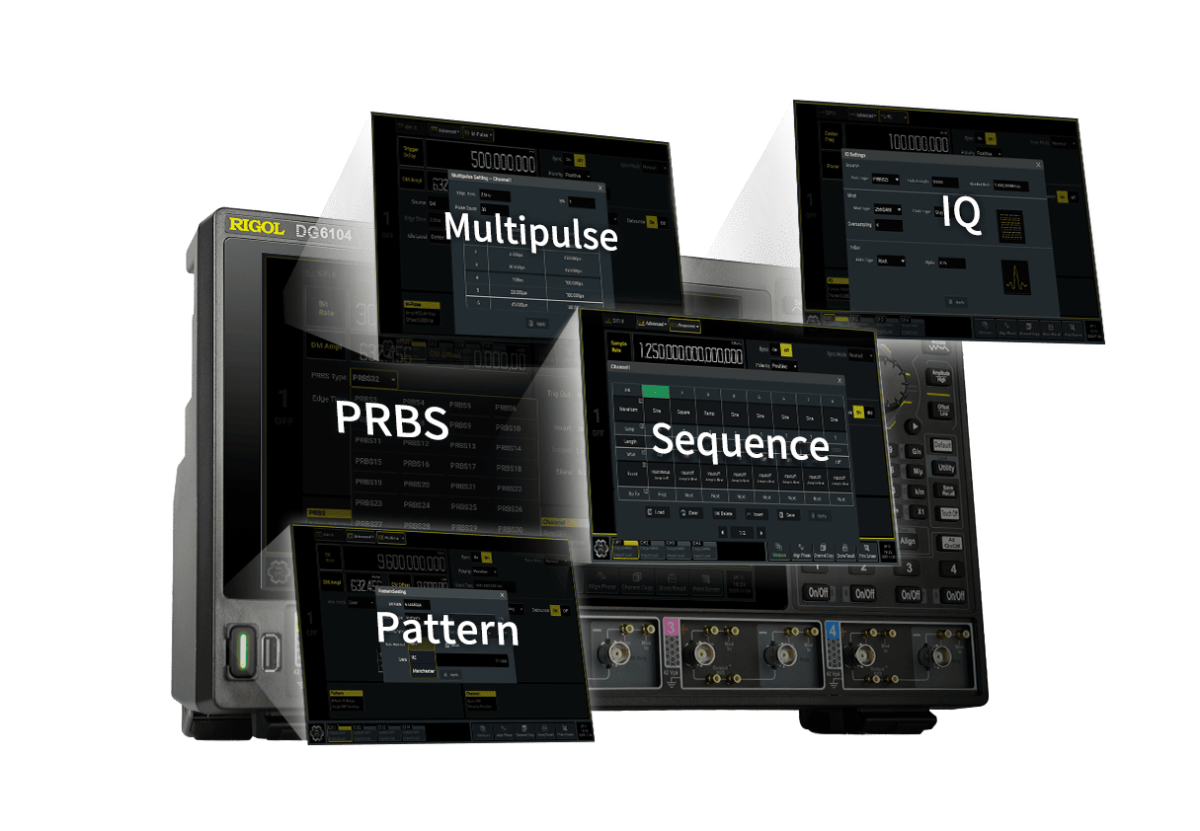

DG6000은 별도의 PC 소프트웨어 없이도 다양한 신호 생성 템플릿을 기본으로 제공합니다. 내장된 IQ 변조 기능을 통해 디지털 통신 신호를 직접 생성할 수 있습니다. 또한 PRBS 패턴은 비트 오류율(BER) 테스트에 활용되며, 멀티톤(Multitone) 기능을 통해 오디오 IMD(상호변조 왜곡) 분석을 빠르게 수행할 수 있습니다. 시퀀스 및 다중 펄스 기능을 이용하면 복잡한 파형 시퀀스 제어도 손쉽게 구성할 수 있습니다. 이를 통해 하나의 장비로 통신, 반도체 및 다양한 전자 장치의 테스트 요구를 폭넓게 지원합니다.
