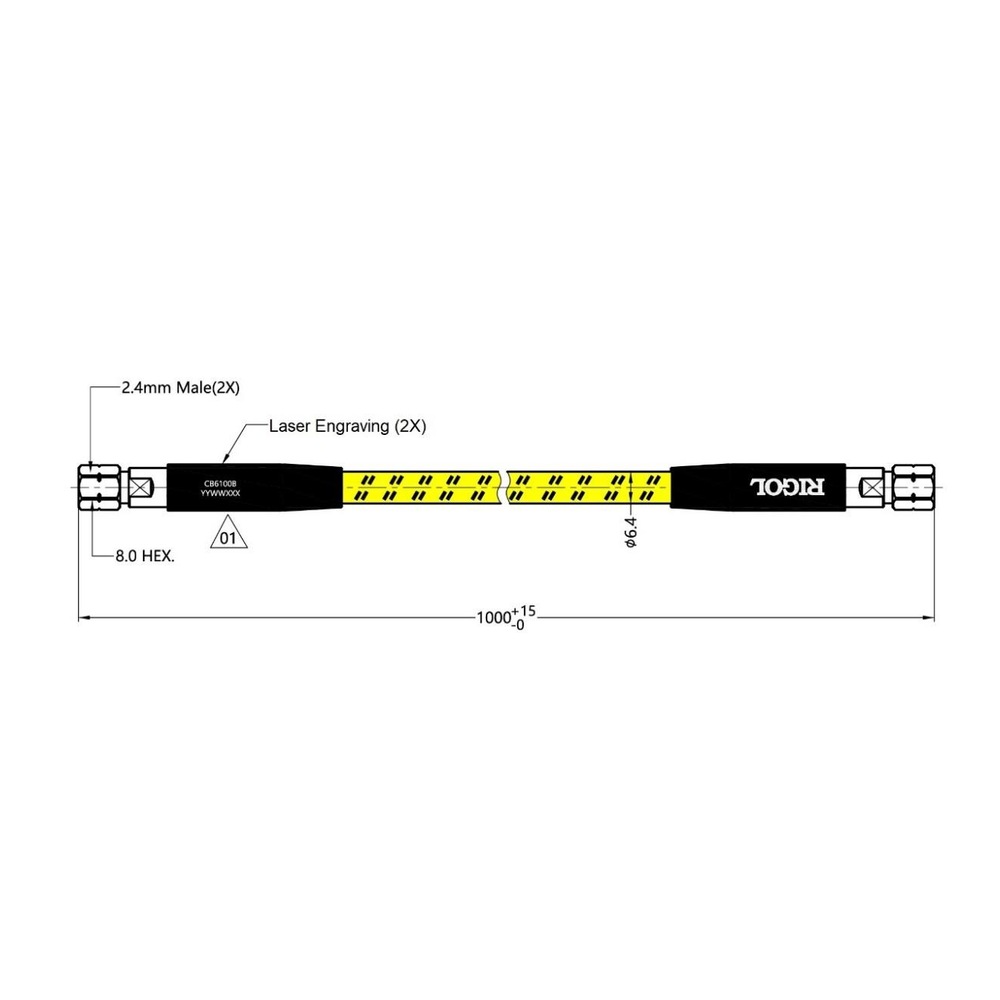

RIGOL CB6100B drawing
,

리골 RIGOL CB6100B RF 케이블, DC ~ 50 GHz, 2.4 mm (m) – 2.4 mm (m), 100 cm

-주파수 대역: DC ~ 50 GHz
-커넥터: 2.4 mm (m) – 2.4 mm (m)
-길이: 100 cm
-임피던스: 50 Ω
-용도: 벡터 네트워크 분석기·교정 킷 연결용 RF 케이블

₩776,600

Add to wishlist
비교하기

제품 개요

CB6100B은(는) 벡터 네트워크 분석기 및 교정 킷과 함께 사용하는 RIGOL RF 케이블입니다. 주파수 범위는 DC ~ 50 GHz, 커넥터 구성은 2.4 mm (Male) – 2.4 mm (Male), 길이 100 cm이며 임피던스는 50 Ω입니다. 위상 안정형(phase-stable) RF 케이블에 스테인리스 커플링 너트와 금도금 접점을 사용했습니다. 상세 재료·전기·기계·환경 사양은 아래 표와 같습니다.

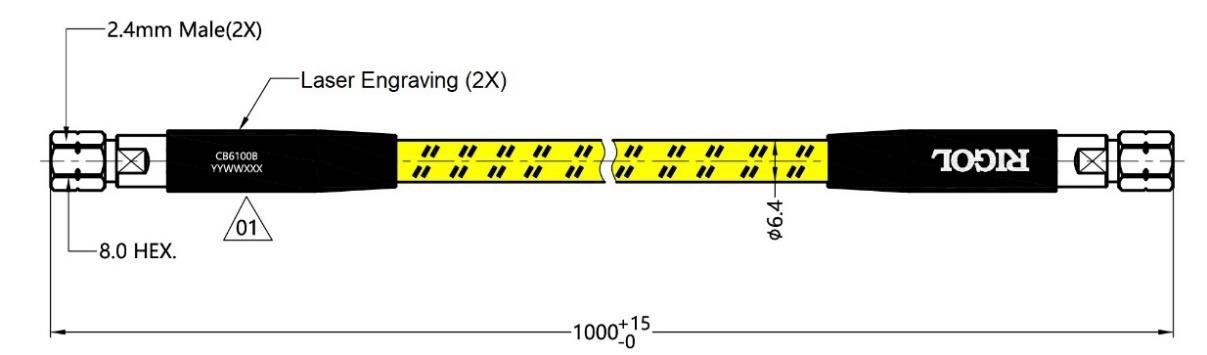

RIGOL CB6100B RF 케이블 drawing

DC-50 GHz / 2.4 mm (Male) – 2.4 mm (Male), 100 cm

Material Specifications

Piece Parts Materials Plating
Coupling nut Stainless steel Passivation
Body Stainless steel Passivation
Contact Pin Be-Cu Gold
Insulator PEI&PEEK Natural
Barrel Aluminum Black anodizing
Cable RG50, Armored low loss stabilized phase rf cable
(Yellow + Black)		 –

Electrical Specifications

Item Specification
Impedance 50 Ω
Frequency range DC-50 GHz
Dielectric withstanding voltage 500 V (AC)
Insulation resistance 5000 MΩ
VSWR ≤ 1.27
Insertion loss ≤ 4.1dB
Mechanical phase stability ±8° (Dual channel)
Mechanical amplitude stability ±0.1 dB (Dual channel)

Mechanical Specifications

Item Specification
Min. bending radius static 32 mm
Min. bending radius dynamic 64 mm
Recommended coupling torque 7-9 in-lbs
Coupling nut retention force 60 lbs
Durability 500 Cycles

Environmental Specifications

Item Specification
RoHS & REACH Compliant
Temperature range -55 ℃ – +105 ℃

본 내용은 RIGOL RF Cable / Adapter / Torque Wrench Product Manual(문서번호 ADS04102-1110, 2026.06)을 기준으로 작성되었습니다.
