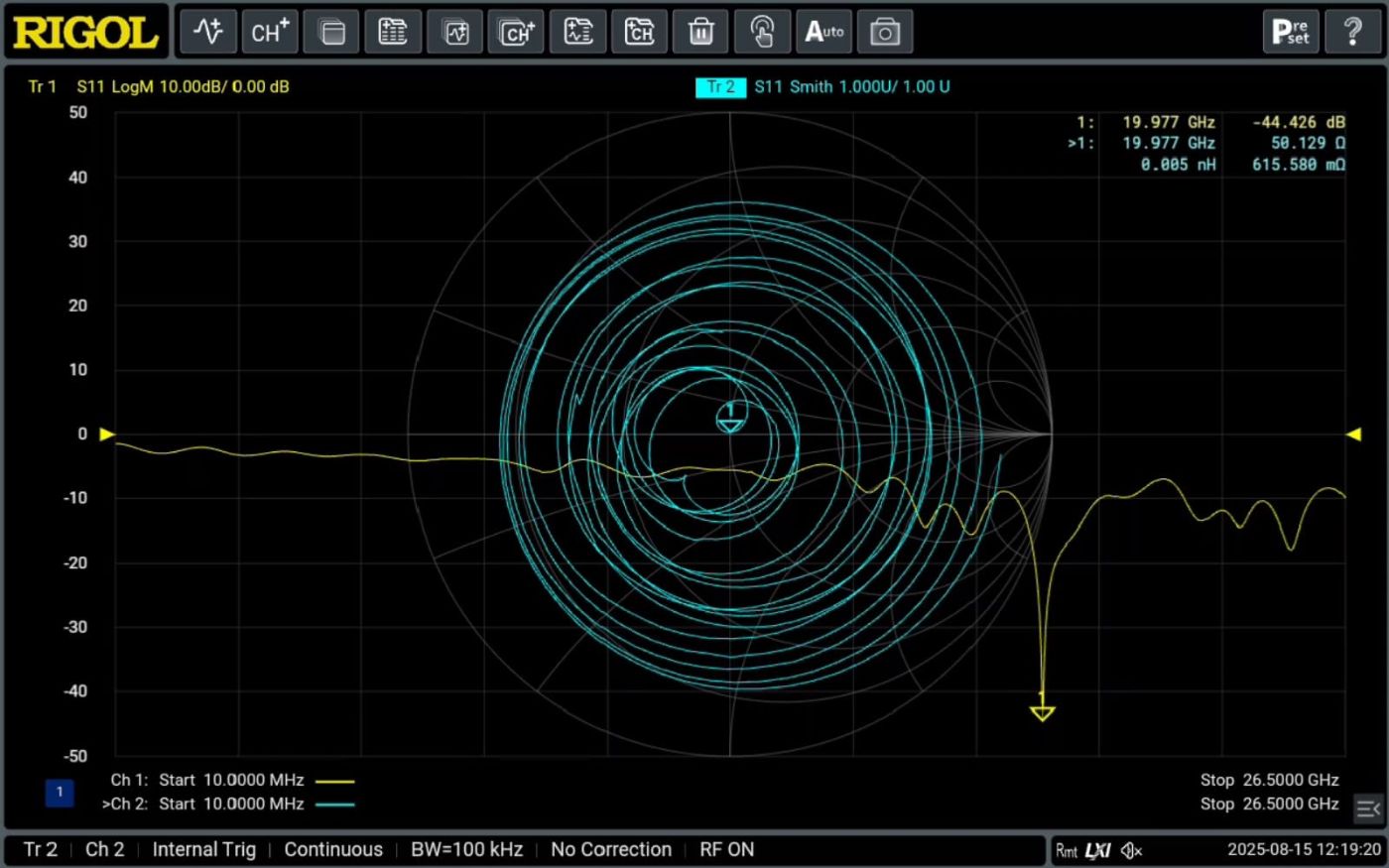

주파수 범위는 다양한 응용 분야를 포괄합니다
5 kHz에서 26.5 GHz 주파수 범위로 제공되며, 4개 또는 2개의 테스트 포트를 지원하며, 필터, 안테나, 케이블, 재료 유전 상수, 고속 인터커넥트 등 기본 수동 소자에 대한 테스트 요구를 정확히 커버합니다.

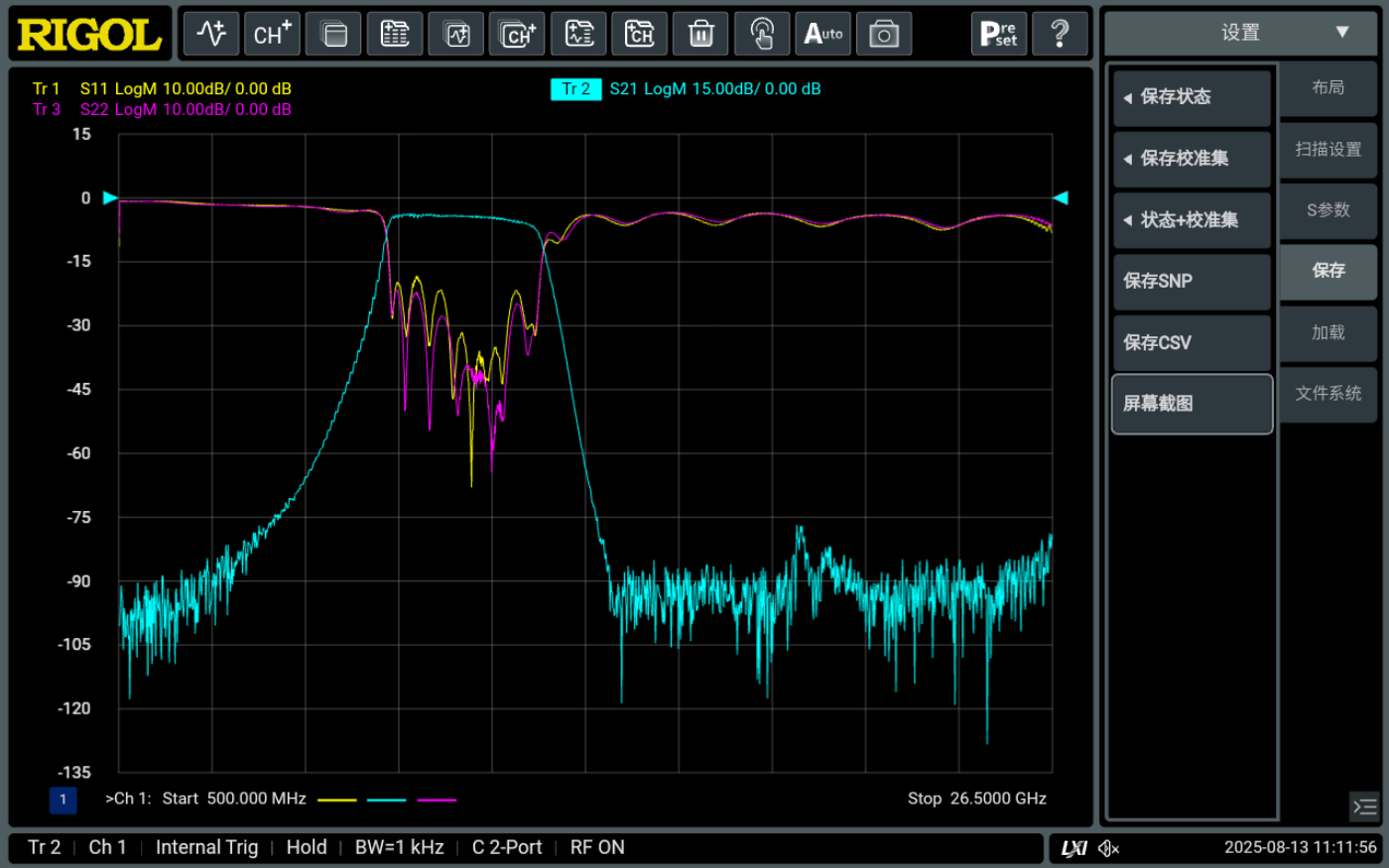

넓은 다이내믹 레인지는 성능 특성화를 보장합니다
120dB 이상의 넓은 동적 범위와 극히 낮은 트레이스 노이즈는 고리버시비율 장치의 정확한 특성화와 측정 결과의 안정성을 보장합니다.

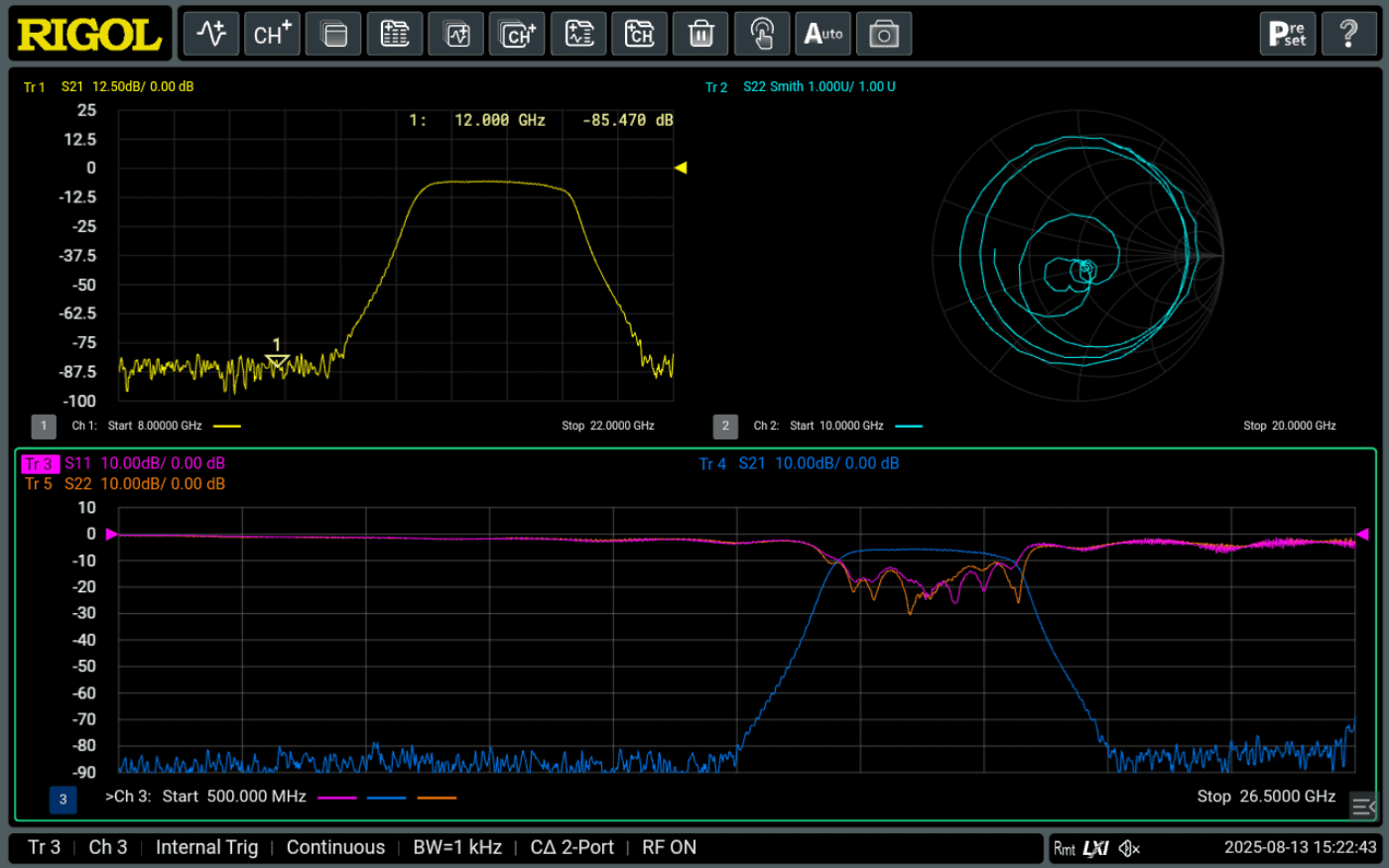

풍부한 분석 기능
내장된 한계선 테스트(합격/불합격), 정직파 비율(SWR) 측정, 스미스 서클 차트, 시간 영역 반사계(TDR) 및 기타 응용 도구(R&D 검증이나 생산 라인 품질 관리 등 모두 효율적으로 수행할 수 있습니다).

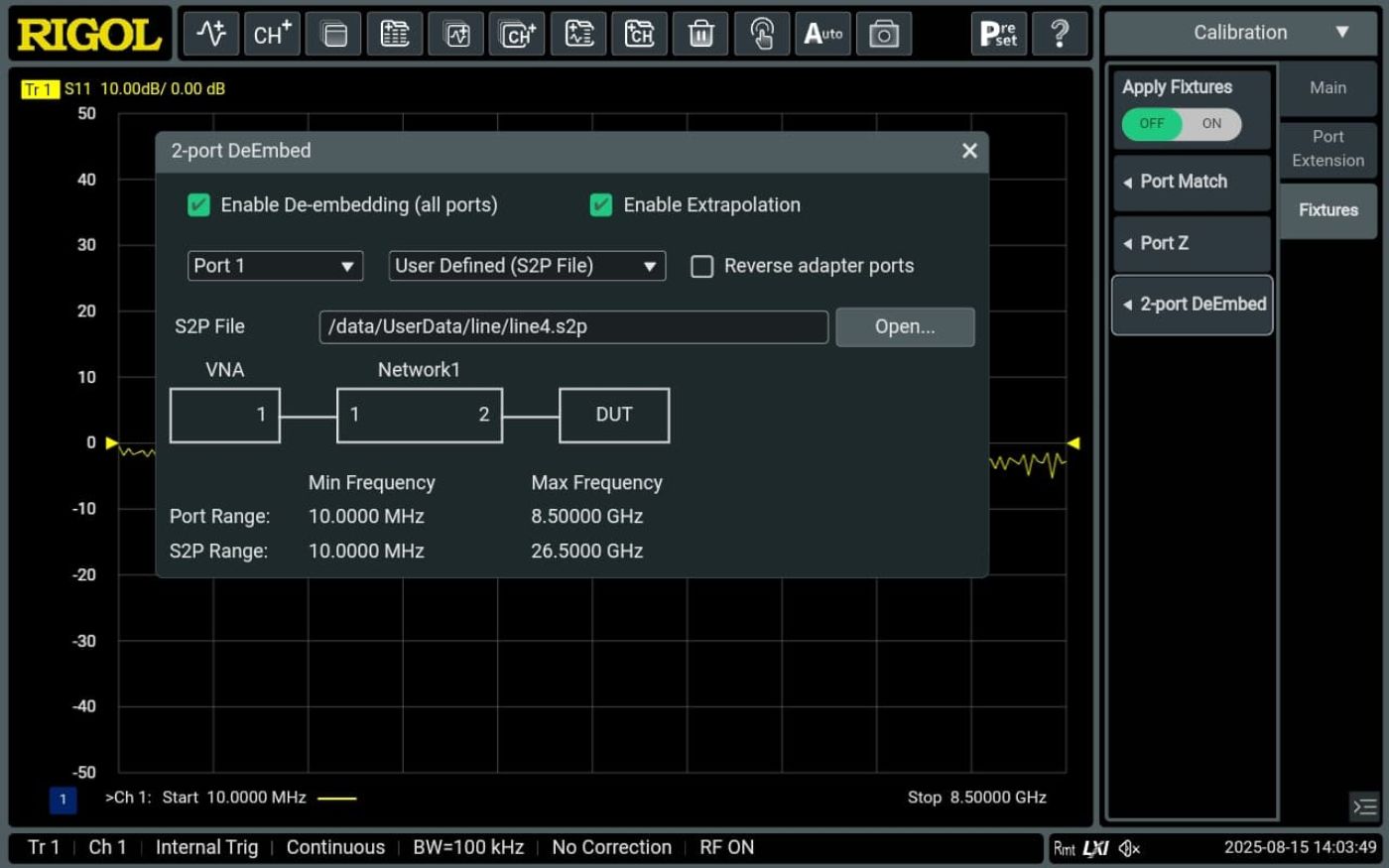

고정구 제거 및 분리
테스트 기구, 어댑터, 케이블의 충격을 쉽게 떼어내어 DUT 자체의 실제 S-파라미터를 정확히 측정하여 신뢰할 수 있는 결과를 보장합니다.

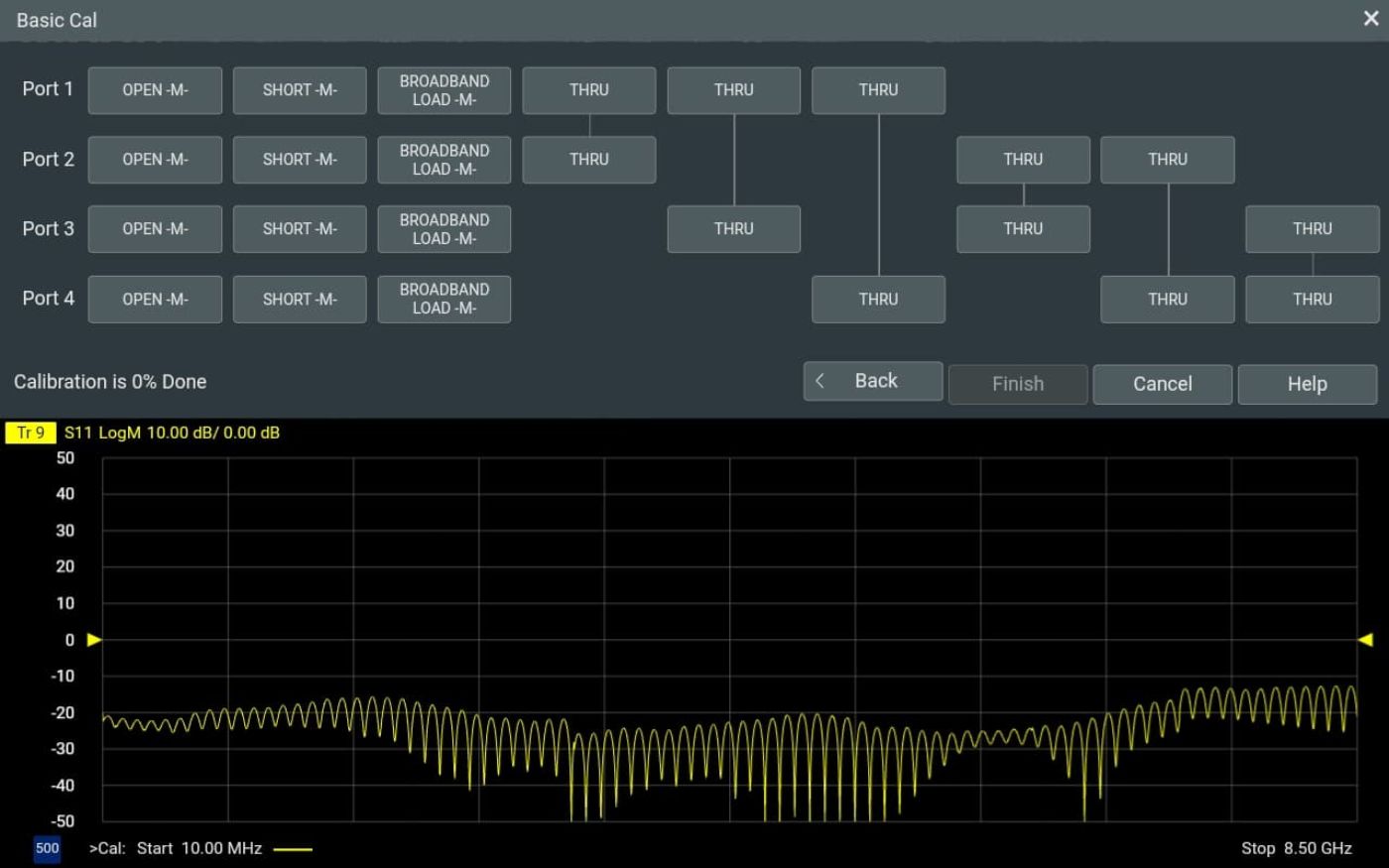

가이드 보정
내장된 교정 마법사는 단계별로 작업을 안내해 주어, 초보자와 전문가 모두가 빠르고 정확하게 모든 측정을 정확히 설정할 수 있도록 합니다.

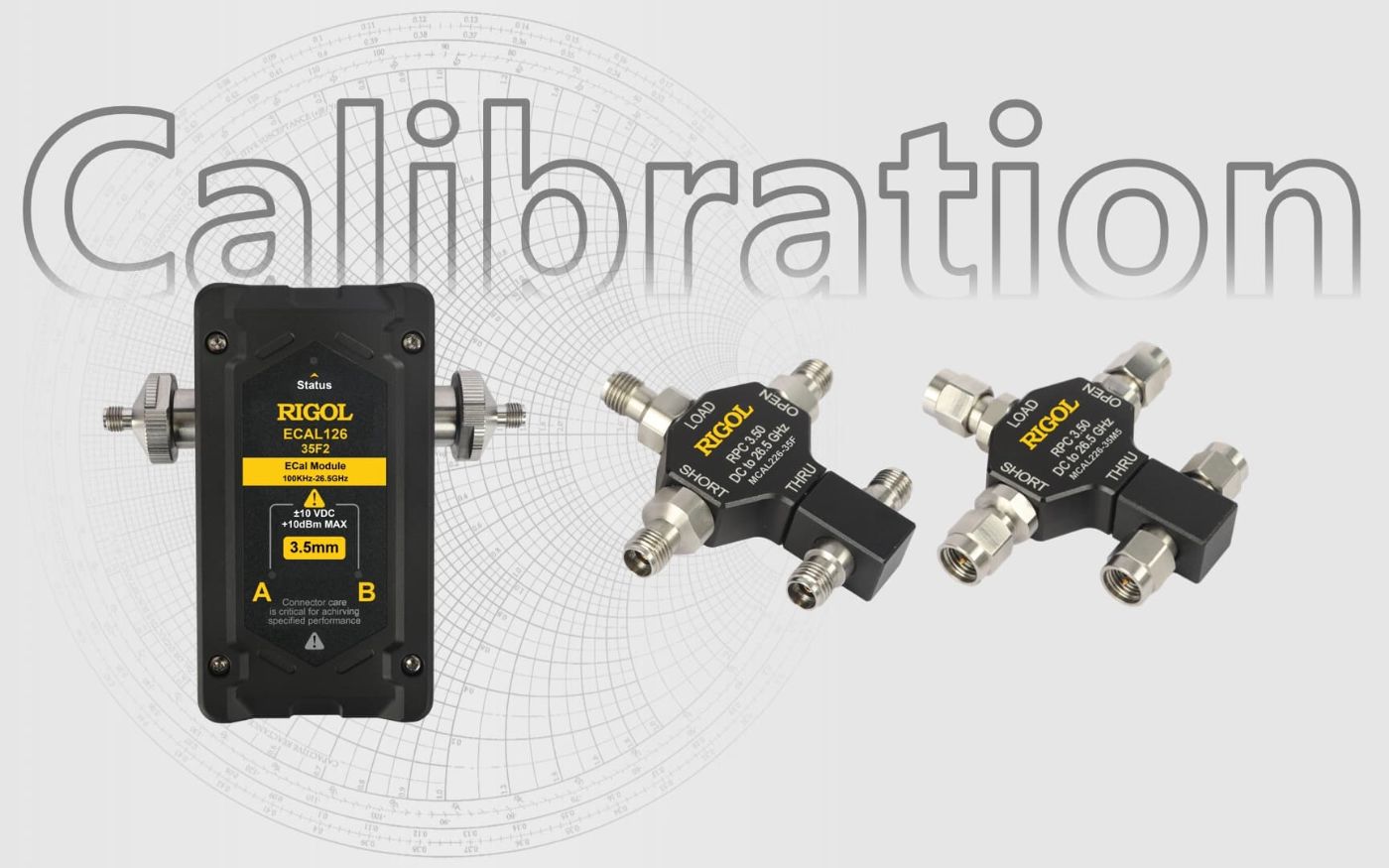

선택적 기계적 또는 전자 보정
다양한 주파수 대역과 인터페이스 유형을 아우르는 고정밀 장수명 기계식 교정기를 제공하여 추적성과 높은 반복성을 보장합니다. 전자 교정기는 시험 준비 시간을 크게 단축하고 인적 오류를 효과적으로 방지하여 궁극적인 효율성과 일관성을 위해 이상적입니다.

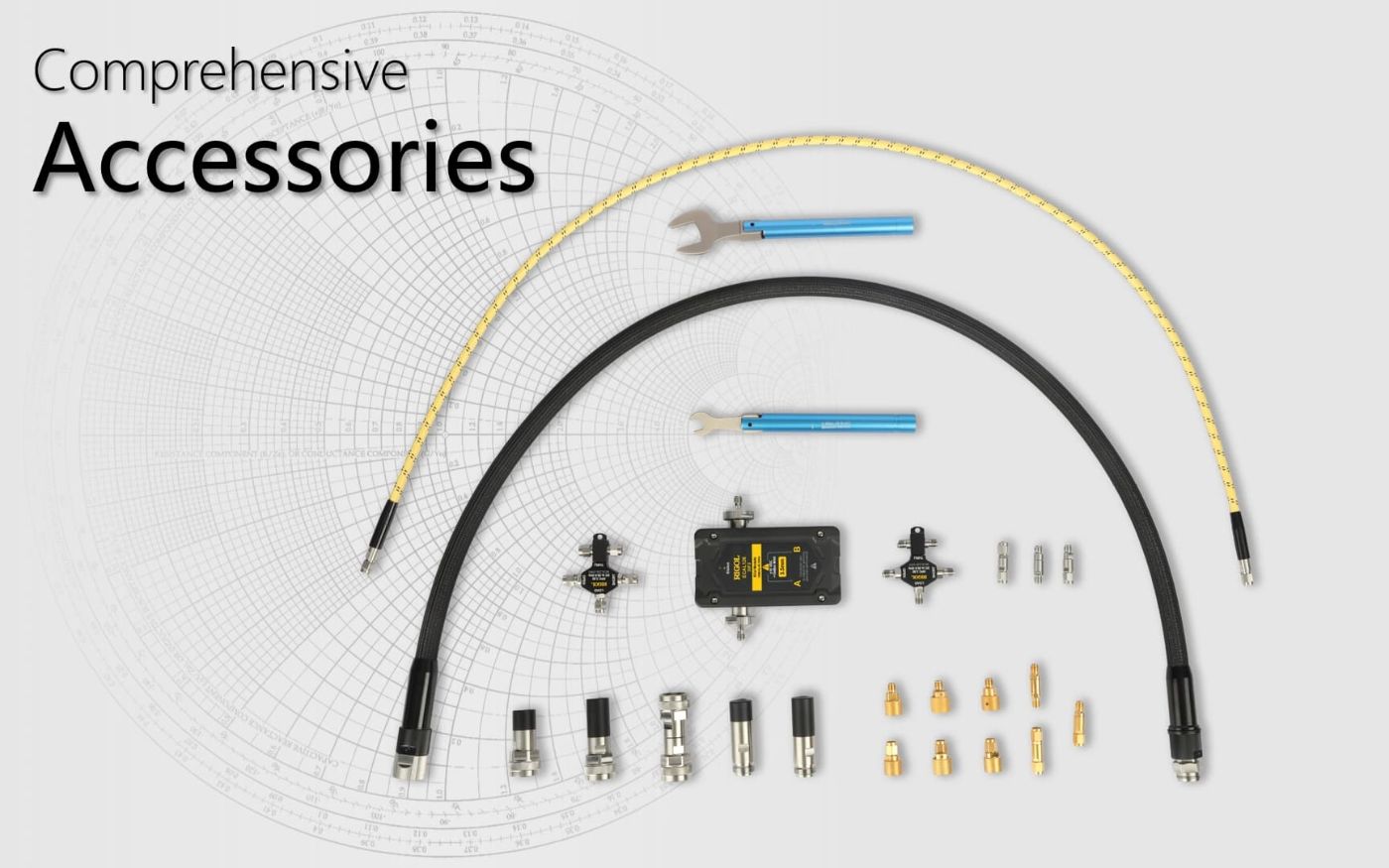

광범위한 선택 액세서리
완전한 액세서리 생태계를 통해 신뢰할 수 있는 테스트를 즉시 수행할 수 있도록 필요한 모든 것을 한 곳에서 얻을 수 있습니다.

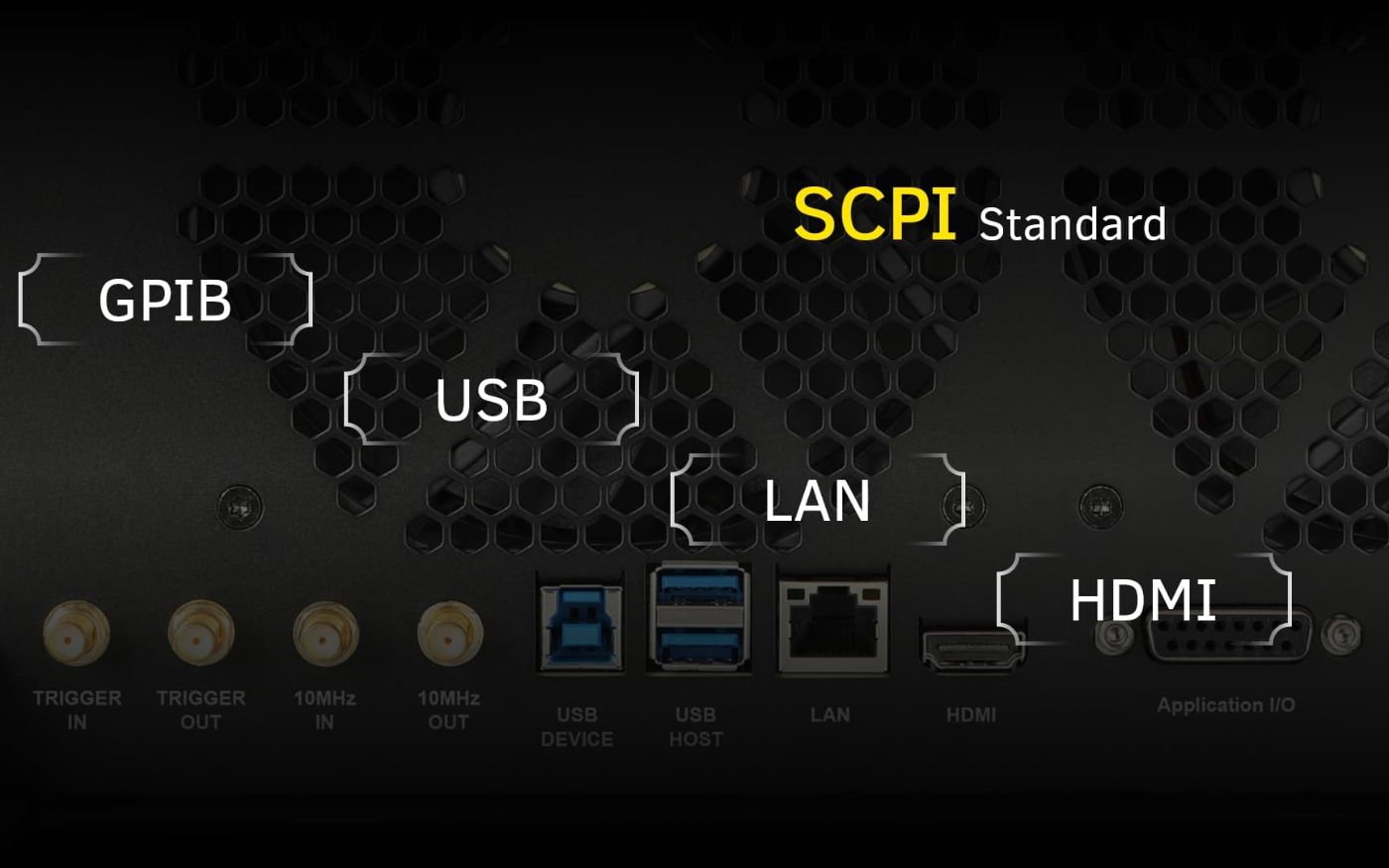

표준 SCPI 명령어, 명령어 집합 호환
여러 원격 제어 인터페이스와 표준 SCPI 명령어에 대한 지원을 제공하여, 명령어 집합 호환성을 통해 기존 테스트 시스템에 원활하게 통합하거나 교체할 수 있어 자동화 스크립트를 다시 작성할 필요를 없애고 익숙한 워크플로우를 유지할 수 있습니다.
DNA6204 제품 개요
DNA6204은(는) RIGOL DNA6000 시리즈의 5 kHz ~ 20 GHz, 4포트 벡터 네트워크 분석기입니다. 시스템 동적 범위 최대 127 dB(typ.), 트레이스 노이즈 0.003 dB, 출력 최대 10 dBm, IF 대역폭 1 Hz ~ 10 MHz를 갖추고 있으며 10.1인치 1280×800 멀티터치 스크린, LAN·USB·HDMI·GPIB 인터페이스와 표준 SCPI, 웹 컨트롤을 지원합니다. 4포트 모델은 최대 4개 테스트 포트로 멀티포트 디바이스(차동 라인, 커플러, 듀플렉서 등)를 연결 변경 없이 한 번에 측정할 수 있습니다.
모델 구성
| Model |
Frequency |
Number of Ports |
Test Port Connector |
Power Consumption |
Weight (Package Excluded) |
| DNA6082 |
5 kHz to 8.5 GHz |
2 |
N-type female (50 Ω) |
120 W |
11 kg 미만 |
| DNA6084 |
5 kHz to 8.5 GHz |
4 |
N-type female (50 Ω) |
200 W |
13 kg 미만 |
| DNA6142 |
5 kHz to 14 GHz |
2 |
N-type female (50 Ω) |
150 W |
11 kg 미만 |
| DNA6144 |
5 kHz to 14 GHz |
4 |
N-type female (50 Ω) |
200 W |
13 kg 미만 |
| DNA6202 |
5 kHz to 20 GHz |
2 |
3.5 mm male (50 Ω) |
150 W |
11 kg 미만 |
| DNA6204 |
5 kHz to 20 GHz |
4 |
3.5 mm male (50 Ω) |
200 W |
13 kg 미만 |
| DNA6262 |
5 kHz to 26.5 GHz |
2 |
3.5 mm male (50 Ω) |
150 W |
11 kg 미만 |
| DNA6264 |
5 kHz to 26.5 GHz |
4 |
3.5 mm male (50 Ω) |
200 W |
13 kg 미만 |
Weight는 기계식 캘리브레이션 키트와 포장 제외 기준입니다. 3.5 mm 커넥터 모델은 DNA6202 / DNA6204 / DNA6262 / DNA6264, N-type 모델은 DNA6082 / DNA6084 / DNA6142 / DNA6144입니다.
주요 성능 사양
System Dynamic Range (10 Hz IF BW)
| Frequency Range |
Specification |
Typical |
| 100 kHz to 10 MHz |
105 dB |
115 dB |
| 10 MHz to 6.5 GHz |
120 dB |
127 dB |
| 6.5 GHz to 8.5 GHz |
117 dB |
122 dB |
| 8.5 GHz to 14 GHz |
117 dB |
122 dB |
| 14 GHz to 20 GHz |
110 dB |
115 dB |
| 20 GHz to 26.5 GHz |
105 dB |
110 dB |
Max. Output Power / Power Sweep Range
| Frequency Range |
Max. Output Power |
Power Sweep Range |
| 5 kHz to 100 kHz |
0 dBm |
-40 dBm to 0 dBm |
| 100 kHz to 10 MHz |
5 dBm |
-40 dBm to 5 dBm |
| 10 MHz to 6.5 GHz |
10 dBm |
-40 dBm to 10 dBm |
| 6.5 GHz to 8.5 GHz |
8 dBm |
-40 dBm to 8 dBm |
| 8.5 GHz to 14 GHz |
8 dBm |
-40 dBm to 8 dBm |
| 14 GHz to 20 GHz |
6 dBm |
-40 dBm to 6 dBm |
| 20 GHz to 26.5 GHz |
0 dBm |
-40 dBm to 0 dBm |
Trace Noise
| Frequency Range |
Magnitude (Spec.) |
Magnitude (Typ.) |
Phase (Spec.) |
Phase (Typ.) |
| 100 kHz to 10 MHz |
0.006 dBrms |
0.003 dBrms |
0.045 degreerms |
0.025 degreerms |
| 10 MHz to 8.5 GHz |
0.003 dBrms |
0.0015 dBrms |
0.035 degreerms |
0.013 degreerms |
| 8.5 GHz to 14 GHz |
0.005 dBrms |
0.002 dBrms |
0.04 degreerms |
0.022 degreerms |
| 14 GHz to 20 GHz |
0.0055 dBrms |
0.0025 dBrms |
0.045 degreerms |
0.025 degreerms |
| 20 GHz to 26.5 GHz |
0.007 dBrms |
0.005 dBrms |
0.05 degreerms |
0.040 degreerms |
Test Port Noise Floor
| Frequency Range |
Specification |
Typical |
| 100 kHz to 10 MHz |
-105 dBm |
-120 dBm |
| 10 MHz to 6.5 GHz |
-120 dBm |
-125 dBm |
| 6.5 GHz to 14 GHz |
-119 dBm |
-124 dBm |
| 14 GHz to 20 GHz |
-114 dBm |
-119 dBm |
| 20 GHz to 26.5 GHz |
-113 dBm |
-118 dBm |
Calibration Error with Mechanical Calibration Kit 85052D
| Frequency Range |
Directivity |
Load Match |
Source Match |
Transmission Tracking |
Reflection Tracking |
| 5 kHz to 100 kHz |
20 dB |
20 dB |
20 dB |
±0.30 dB |
±0.30 dB |
| 100 kHz to 10 MHz |
42 dB |
42 dB |
40 dB |
±0.01 dB |
±0.01 dB |
| 10 MHz to 6.5 GHz |
42 dB |
38 dB |
40 dB |
±0.01 dB |
±0.01 dB |
| 6.5 GHz to 8.5 GHz |
42 dB |
38 dB |
40 dB |
±0.05 dB |
±0.03 dB |
| 8.5 GHz to 14 GHz |
42 dB |
35 dB |
36 dB |
±0.05 dB |
±0.06 dB |
| 14 GHz to 20 GHz |
40 dB |
35 dB |
35 dB |
±0.07 dB |
±0.07 dB |
| 20 GHz to 26.5 GHz |
40 dB |
35 dB |
35 dB |
±0.07 dB |
±0.10 dB |
Frequency & Sweep
| Item |
Specification |
| Frequency Resolution |
1 Hz |
| Aging Rate |
<1 ppm/year |
| Temperature Stability |
<0.5 ppm (0℃ to 40℃, reference 25℃) |
| Initial Calibration Accuracy |
1 ppm |
| Sweep Points |
1 to 100,001 |
| IF BW Range |
1 Hz to 10 MHz |
| Power Resolution |
0.01 dB |
| Damage Input Level |
+27 dBm or ±35 VDC |
입출력 및 일반 사양
| Item |
Specification |
| RF Test Port Connector |
3.5 mm male (DNA6202 / 6204 / 6262 / 6264), N-type female (DNA6082 / 6084 / 6142 / 6144), 50 Ω (nom.) |
| 10 MHz Reference Output / Input |
SMA (F), Output +3 to +10 dBm (+7 dBm typ.) / Input 0 to +10 dBm, 10 MHz ± 10 ppm |
| Ext Trigger In / Out |
SMA (F), 3.3 V TTL |
| Communication Interface |
USB DEVICE 3.0 ×1 (rear), USB HOST 3.0 ×3 (front 1, rear 2), HDMI 1.4 ×1, LAN 10/100/1000 Base-T, GPIB, Application I/O |
| Display |
10.1-inch capacitive multi-touch, 1280 × 800 |
| Internal Storage / OS |
256 GB / Linux |
| Power Supply |
100 Vrms to 240 Vrms, 50 Hz / 60 Hz |
| Operating Temperature |
0℃ to 40℃ |
| Dimensions (W × H × D) |
358.1 mm × 214.8 mm × 300 mm |
| Recommended Calibration Interval / Warranty |
18 months / 3 years for the mainframe (excluding accessories) |
주문 정보 — 옵션 및 선택 액세서리
DNA6000 시리즈는 아래 측정 애플리케이션 옵션과 캘리브레이션 키트를 지원합니다. 시간영역 분석(TDA)과 고장 지점 거리 측정(DTF)은 라이선스 옵션이며, 옵션 설치는 본체 시리얼 번호 기준으로 발급되는 라이선스 키로 진행됩니다.
| 구분 |
Description |
Order No. |
| Measurement Application Option |
TDA (Time-Domain Analysis) |
DNA-TDA10 |
| Measurement Application Option |
DTF (Distance to Fault) |
DNA-DTF10 |
| Electronic Calibration Kit |
100 kHz to 9 GHz, 2 ports, Type-N (F), 50 Ω |
ECAL109-NF2 |
| Electronic Calibration Kit |
100 kHz to 14 GHz, 2 ports, Type-N (F), 50 Ω |
ECAL114-NF2 |
| Electronic Calibration Kit |
100 kHz to 26.5 GHz, 3.5 mm (F), 2 ports |
ECAL126-35F2 |
| Mechanical Calibration Kit |
4-in-1 OSLT, DC to 26.5 GHz, 3.5 mm (F) |
MCAL226-35F5 |
| Mechanical Calibration Kit |
DC to 4.5 GHz, Type-N (M) / (F) |
MCAL104-NM1 / MCAL104-NF1 |
| Mechanical Calibration Kit |
DC to 9 GHz, Type-N (M) / (F) / (M & F) |
MCAL109-NM1 / NF1 / NK1 |
| Mechanical Calibration Kit |
DC to 4.5 GHz, 3.5 mm (M) / (F) |
MCAL104-SM1 / MCAL104-SF1 |
| Mechanical Calibration Kit |
DC to 9 GHz, 3.5 mm (M) / (F) / (M & F) |
MCAL109-SM1 / SF1 / SK1 |
| Mechanical Calibration Kit |
DC to 26.5 GHz, 3.5 mm (M & F) |
MCAL126-35K1 |
옵션 설치 절차
- 필요한 옵션을 RIGOL 영업 담당자를 통해 주문하고, 옵션을 설치할 본체의 시리얼 번호를 전달합니다.
- 공장에서 소프트웨어 제품 권리증(Entitlement Certificate)이 발송됩니다.
- RIGOL 공식 웹사이트에서 권리증의 소프트웨어 키와 본체 시리얼 번호로 라이선스 코드와 라이선스 파일을 발급받습니다.
- SCPI 명령으로 설치하거나, 라이선스 파일을 USB 메모리 루트에 저장해 본체에 연결한 뒤 안내에 따라 설치합니다.
관련 문서
DNA6000 시리즈의 데이터시트, 유저가이드, 퀵가이드, 프로그래밍 가이드, 성능 검증 매뉴얼, 테스트 자동화 가이드, 캘리브레이션 키트·RF 케이블·E-Cal 모듈 데이터시트는 이 페이지의 메뉴얼 & 데이터시트 탭에서 내려받을 수 있습니다.
본 내용은 RIGOL DNA6000 Series Vector Network Analyzer Data Sheet(DSR02102-1110, 2025년 12월)를 기준으로 작성되었습니다. 사양은 예고 없이 변경될 수 있습니다.
