리골 Rigol RSA5065N 9kHz~6.5GHz 트레킹제너레이터 실시간 스펙트럼 분석기

리골 Rigol RSA5065N 9kHz~6.5GHz 트레킹 제너레이터 실시간 스펙트럼 분석기

  • 주파수 대역 9kHz~6.5GHz
  • 분해능 대역 1Hz~10MHz
  • 위상 잡음 -108dBc/Hz@10kHz
  • 표시 평균 잡음 레벨 -165dBm
  • 트레킹 제너레이터 〇
  • 내장 VNA 벡터 네트워크 분석 모드
  • UltraReal 기술
  • 벡터 해석
  • 내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트
  • FMT 주파수 마스크 트리거
  • 기기간의 연결이 용이한 여러 인터페이스를 제공
  • 멀티 터치 스크린
  • 7가지의 실시간 시각화 모드
  • 낮은 위상 잡음

18,682,400



Product Info
rsa5000

리골 Rigol RSA5032 9kHz~3.2GHz 실시간 스펙트럼 분석기

rsa5000

리골 Rigol RSA5032-TG 9kHz~3.2GHz 트레킹제너레이터 실시간 스펙트럼 분석기

rsa5000

리골 Rigol RSA5032N 9kHz~3.2GHz 트레킹제너레이터 실시간 스펙트럼 분석기

rsa5000

리골 Rigol RSA5065 9kHz~6.5GHz 실시간 스펙트럼 분석기

rsa5000

리골 Rigol RSA5065-TG 9kHz~6.5GHz 트레킹제너레이터 실시간 스펙트럼 분석기

rsa5000

리골 Rigol RSA5065N 9kHz~6.5GHz 트레킹제너레이터 실시간 스펙트럼 분석기

Price 13,583,900 15,284,500 15,284,500 16,984,000 18,682,400 18,682,400
Availability In stock In stock In stock In stock In stock In stock
분해능 대역 1Hz~10MHz 1Hz~10MHz 1Hz~10MHz 1Hz~10MHz 1Hz~10MHz 1Hz~10MHz
위상 잡음 -108dBc/Hz@10kHz -108dBc/Hz@10kHz -108dBc/Hz@10kHz -108dBc/Hz@10kHz -108dBc/Hz@10kHz -108dBc/Hz@10kHz
주파수 대역 9kHz~3.2GHz 9kHz~3.2GHz 9kHz~3.2GHz 9kHz~6.5GHz 9kHz~6.5GHz 9kHz~6.5GHz
트레킹 제너레이터 N/A N/A
표시 평균 잡음 레벨 -165dBm -165dBm -165dBm -165dBm -165dBm -165dBm

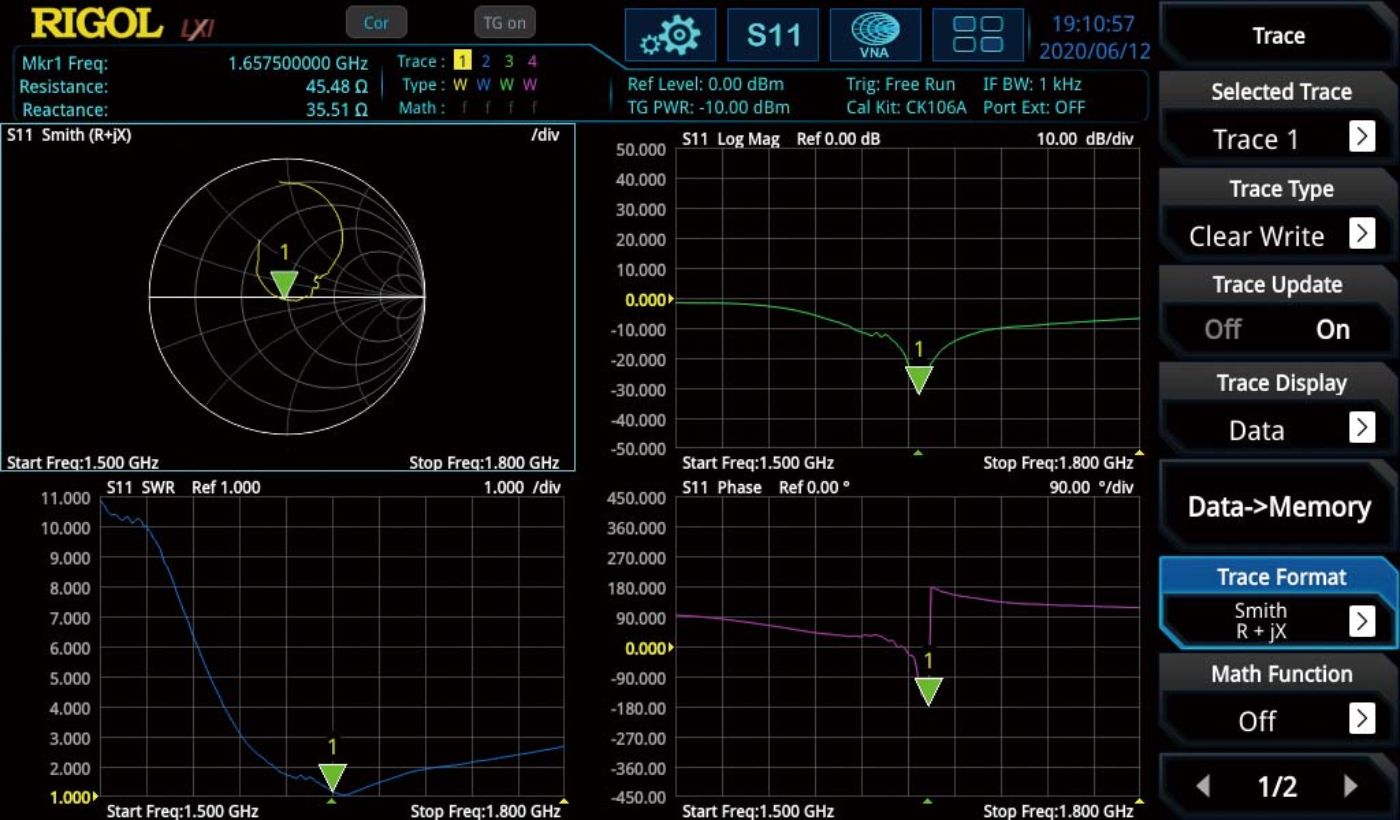

내장 VNA 벡터 네트워크 분석 모드

VNA 모드에서 컴포넌트 및 회로 네트워크에 관련된 S11, S21 및 DTF 측정이 가능합니다. Smith 차트, 극좌표 및 기타 기능을 이용해서 컴포넌트의 네트워크 특성을 정확하게 확인할 수 있습니다.

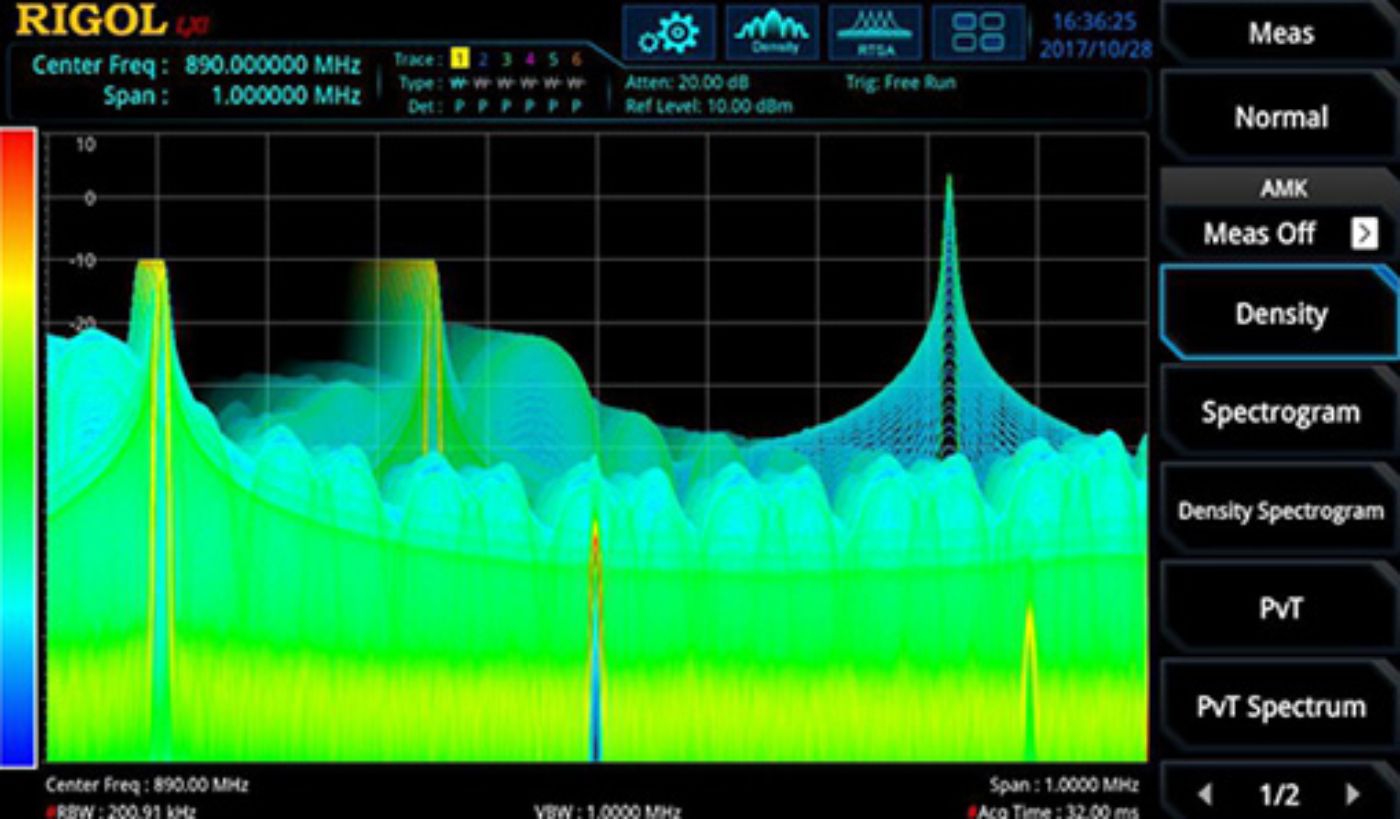

UltraReal 기술

RSA5000는 리골(RIGOL)가 개발 한 울트라 리얼 기술을 탑재하고 최대 40MHz의 실시간 대역폭을 제공합니다. 실시간 대역폭 범위는 7.45us 기간을 초과하는 과도 신호가 100 % 캡처되어 정확히 측정하는 것이 보증됩니다.

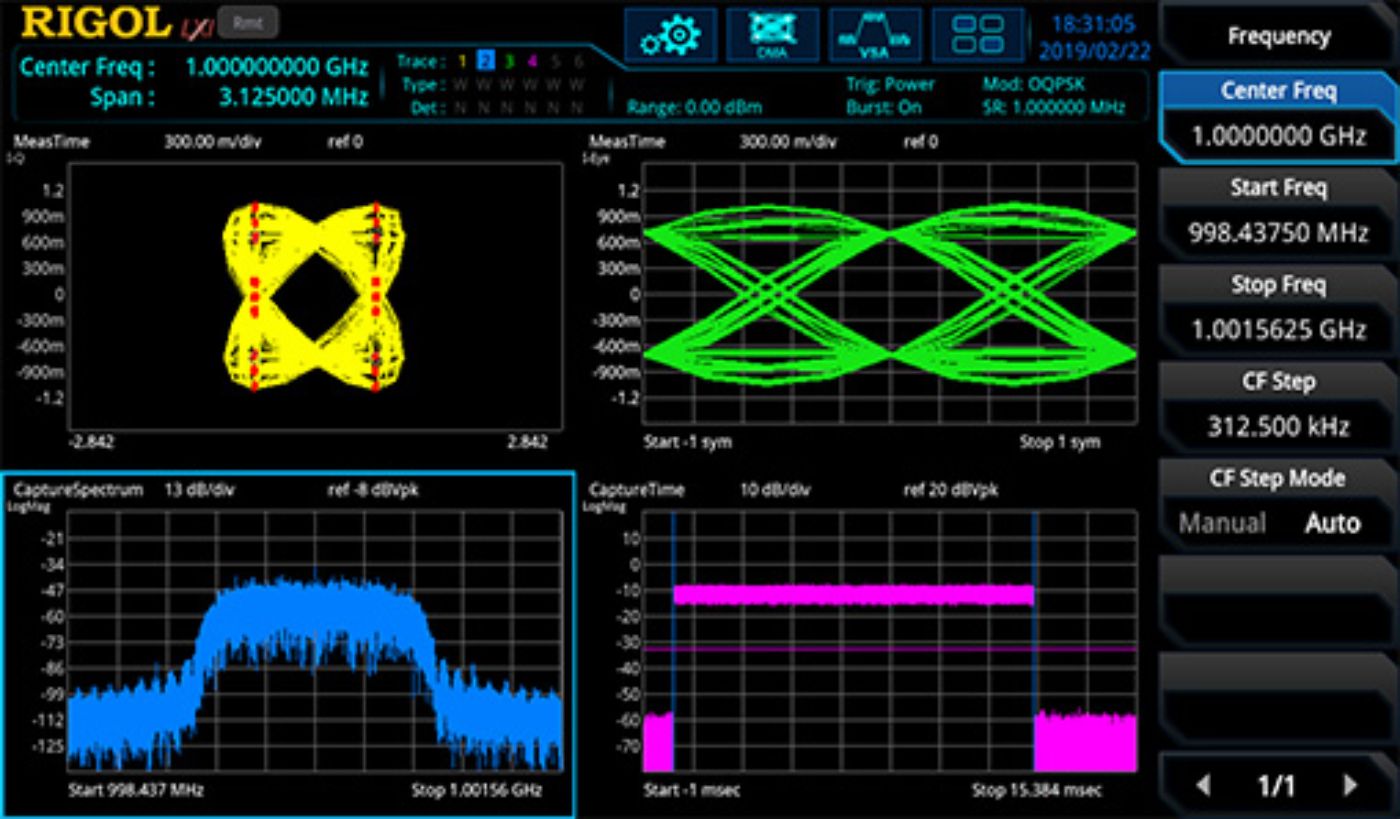

벡터 해석

벡터 신호 분석 기능 VSA는, QAM, PSK, MSK, ASK, FSK 등과 같은 다양한 디지털 변조 형식을 지원합니다.이 기능은 성상도, 아이 다이어그램 (기저 대역 신호) 등의 다차원 데이터를 신속하게 복조 및 표시하는 데 사용됩니다. 스펙트로 그램, 복조 데이터 등을 통해 설계상의 문제를 발견 할 수 있습니다.

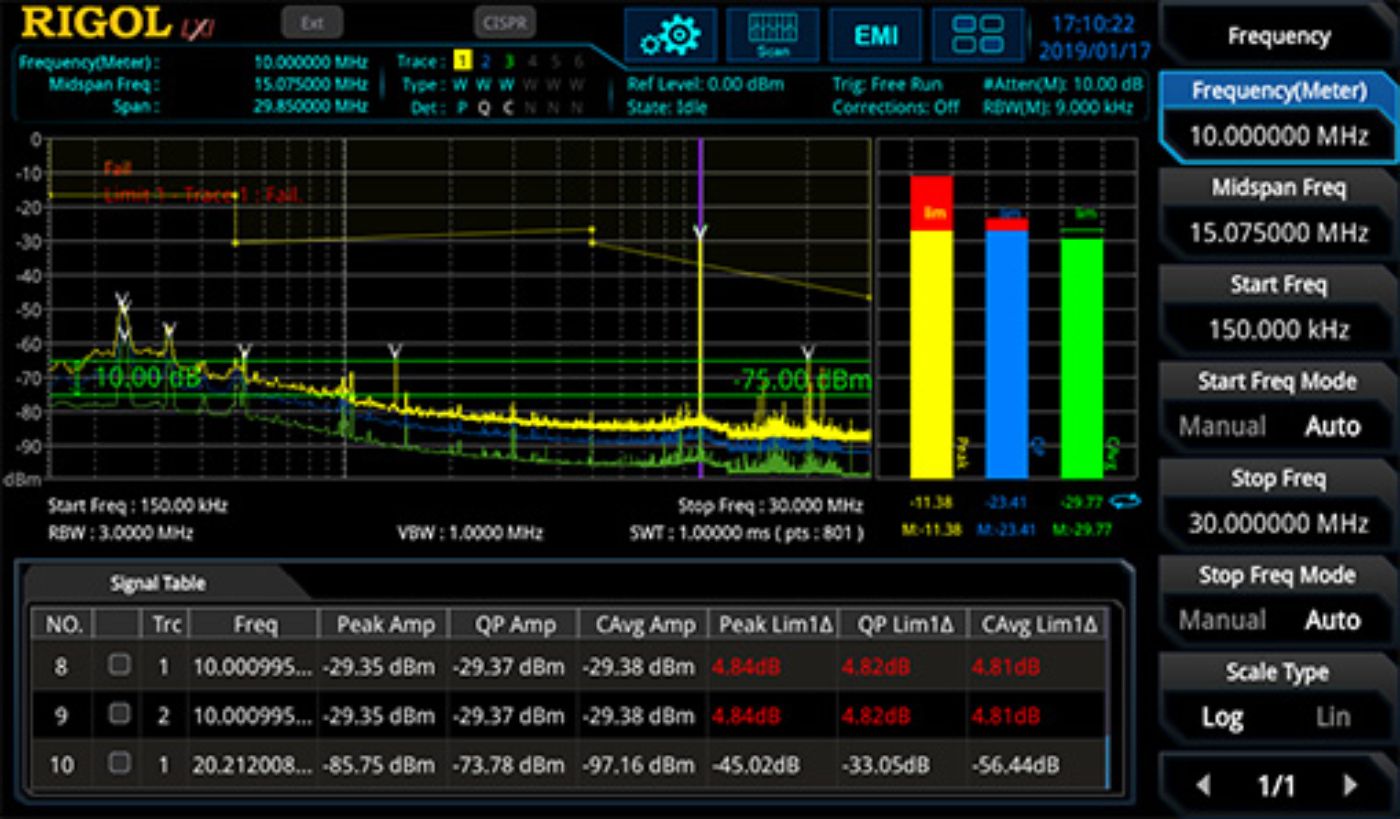

내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트

RSA5000의 내장 EMI 측정 어플리케이션 소프트웨어는 CISPR 규격의 필터와 함께 제품의 전도 방출과 방사를 사전에 테스트하고 방출 원을 특정하여 개선하고 시장 출시 시간을 단축합니다.

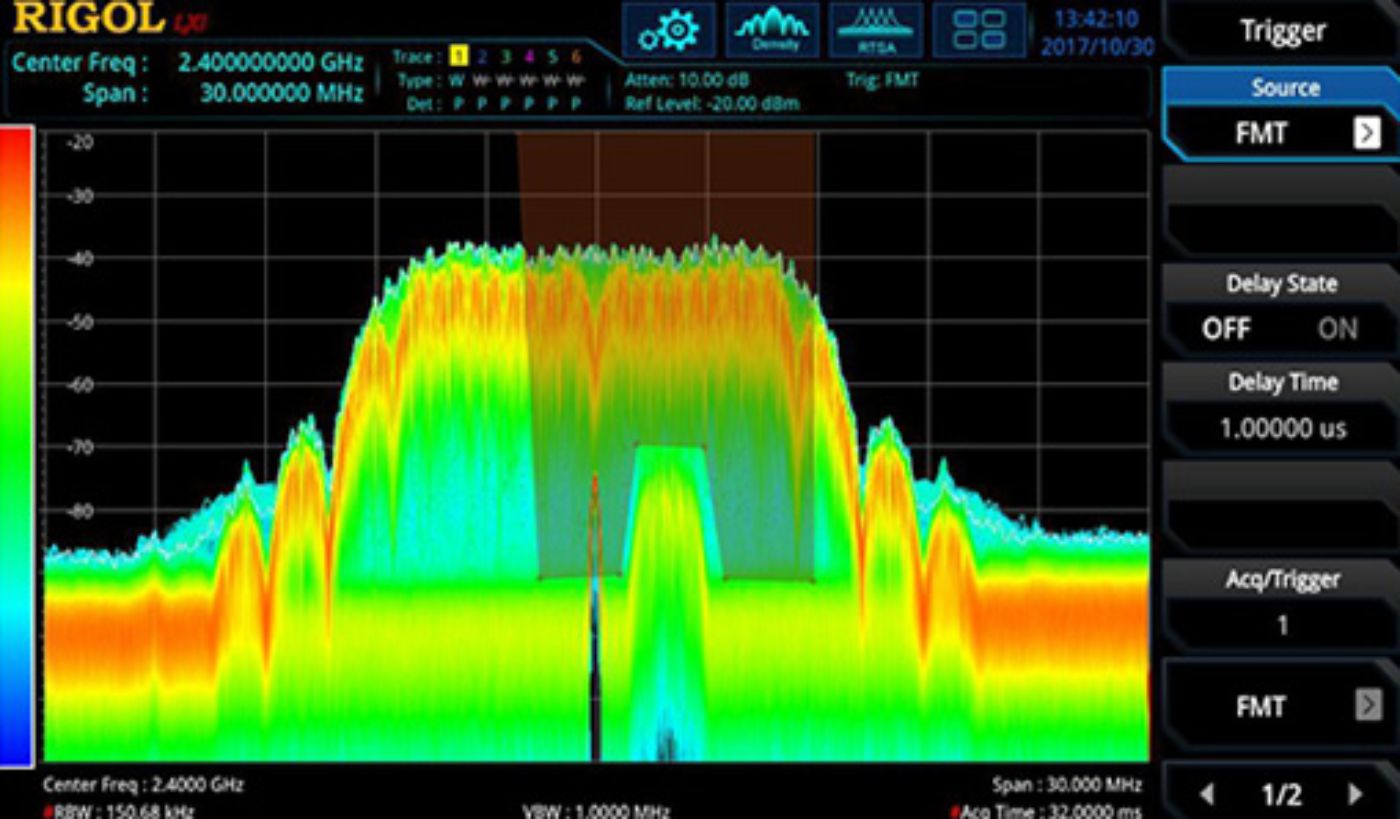

FMT 주파수 마스크 트리거

FMT 주파수 마스크 트리거는 실시간 스펙트럼 분석기의 독특한 트리거 모드입니다. 템플릿을 신속하게 구축하고 템플릿 규칙에 일치하는 신호를 정확하게 찾아 트리거 관측 범위 내에서 산발적 문제을 검출 할 수 있습니다.

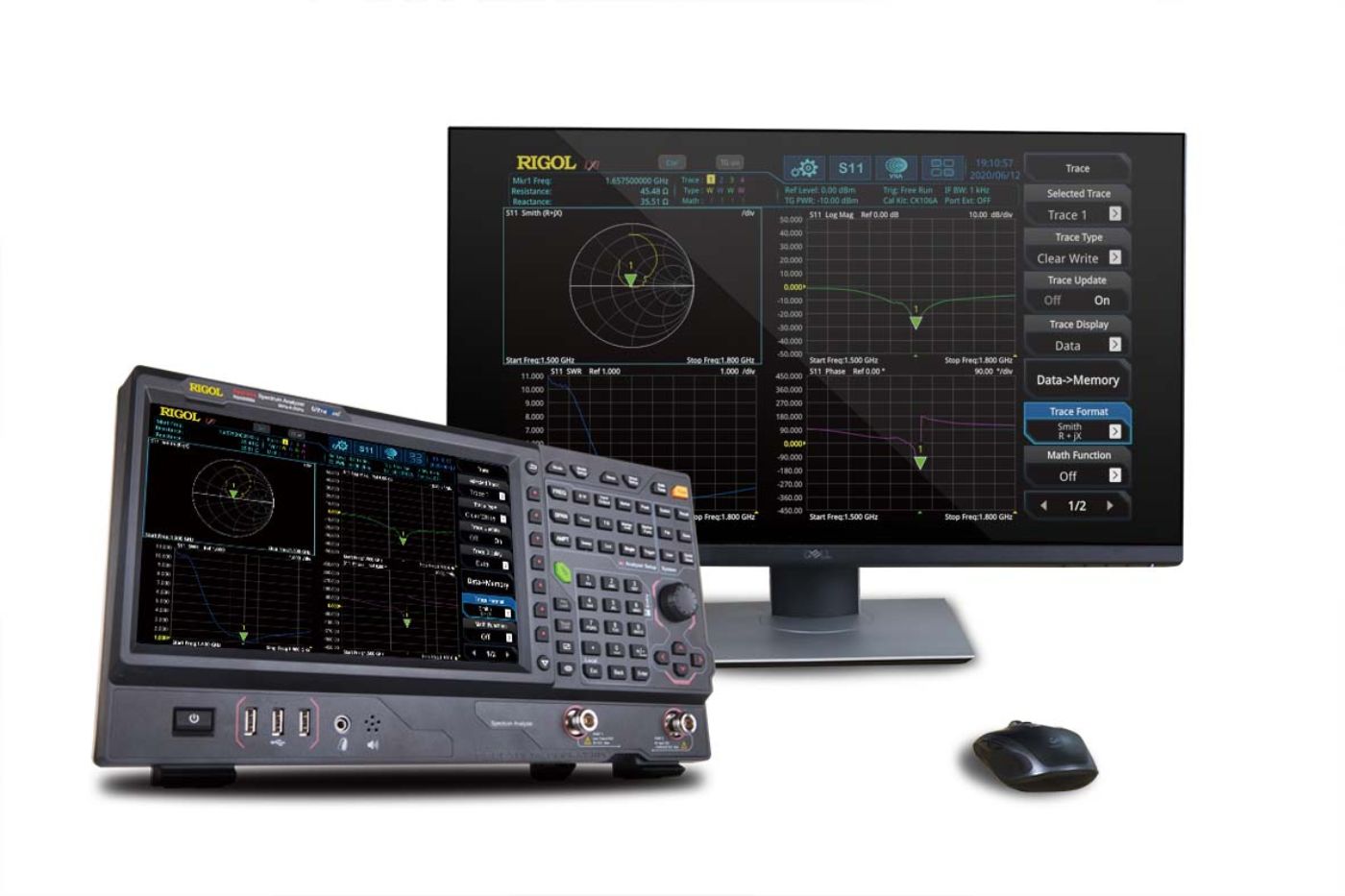

기기간의 연결이 용이한 여러 인터페이스를 제공

HDMI 인터페이스를 통해 계측기를 더 큰 디스플레이 / 모니터에 연결할 수 있습니다. 웹 제어 기능을 사용하면 장치 IP 주소에 액세스하여 장치를 직접 제어 할 수 있어 용이한 원격 제어 환경이 제공합니다

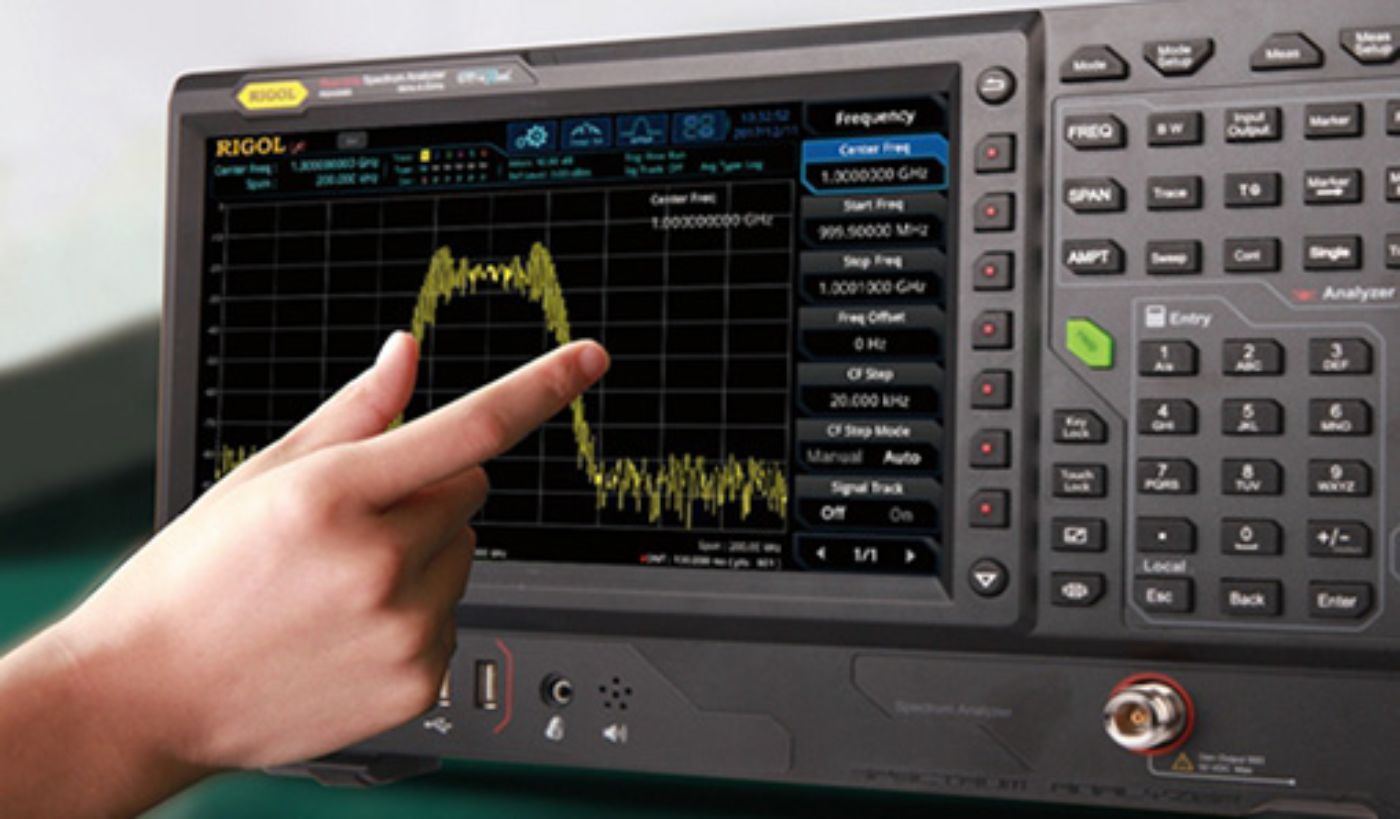

멀티 터치 스크린

RSA5000는 10.1 인치 멀티 터치 정전식 디스플레이를 제공하고 파형의 드래그, 줌 등의 다양한 제스처를 지원하여 신속한 설정이 가능합니다.

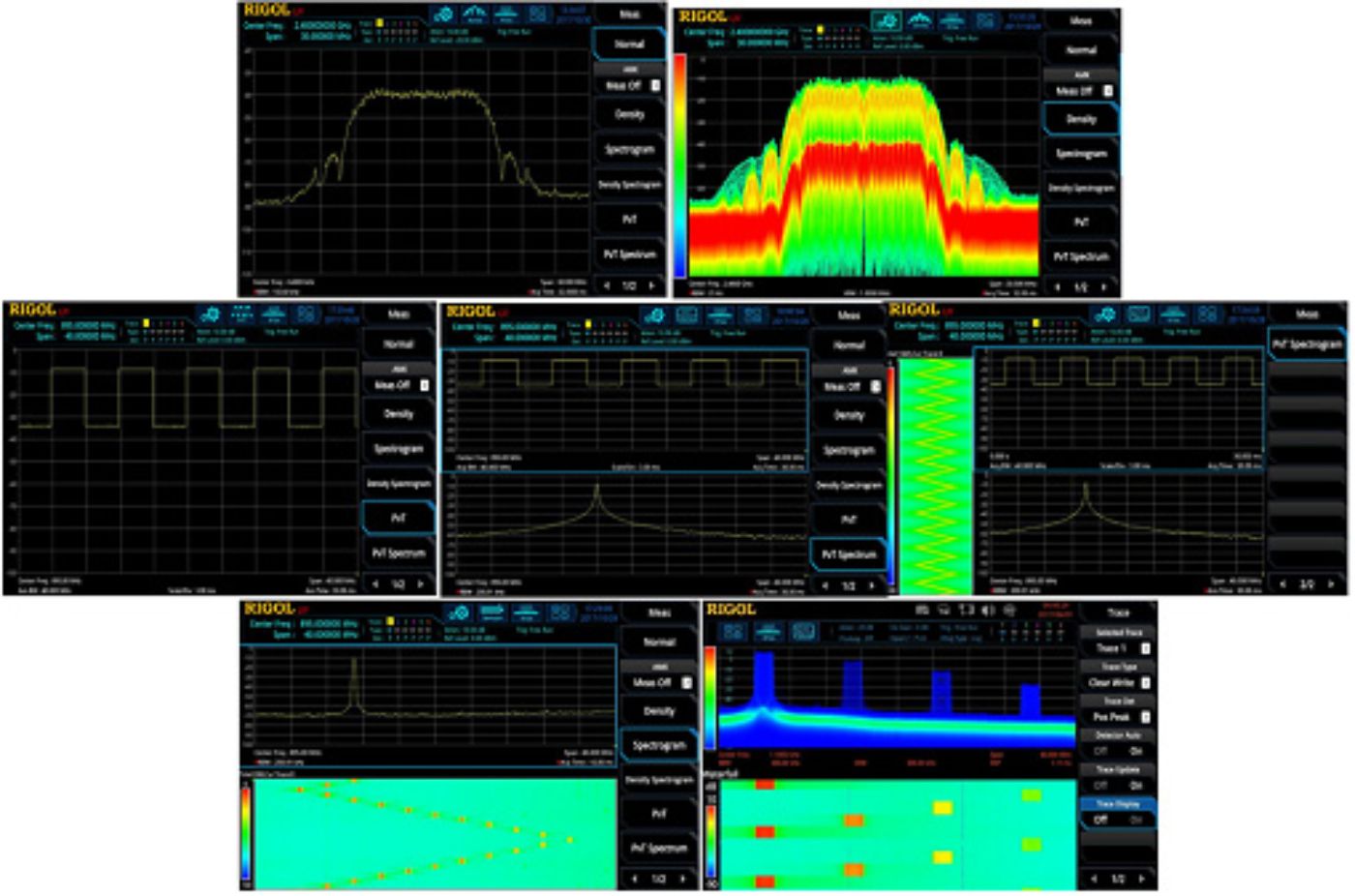

7가지의 실시간 시각화 모드

7 개의 실시간 디스플레이 모드는 RF 신호의 보충 및 분석을 용이하게합니다. PvT (전력 대 시간) 표시 또는 스펙트럼 표시는 시간에 따른 신호의 변화를 표시합니다. 일반 표시와 덴 시티 표시는 다른 설정의 추적 및 검파기 파워를 표시합니다. RSA5000는 이러한 표시를 조합 마커 및 트리거를 이용하여 시간의 RF 분석 및 디버깅 유연하게 대응할 수 있습니다.

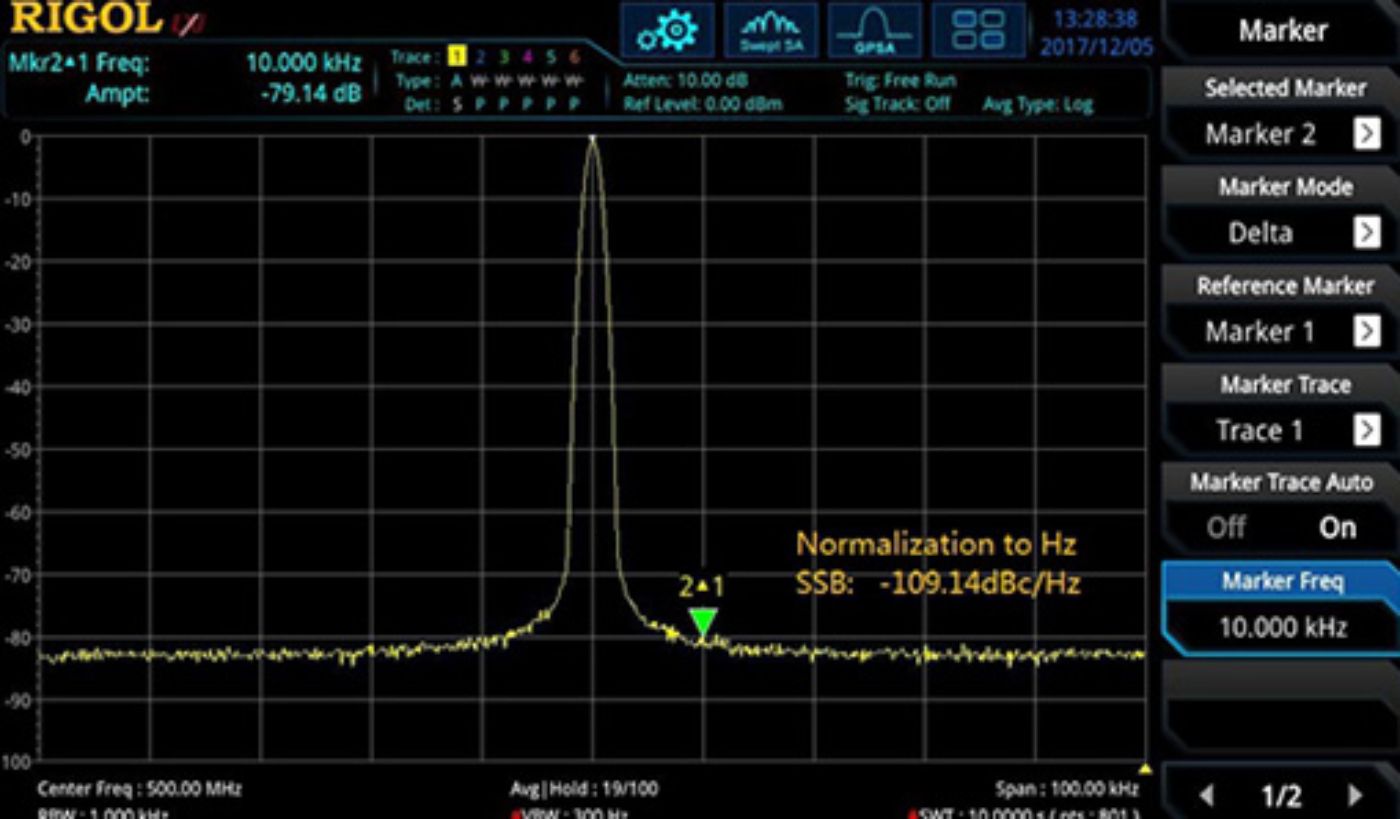

낮은 위상 잡음

우수한 스위프 성능, -108dBc / Hz의 낮은 위상 잡음
