리골 Rigol RSA3015N 9kHz~1.5GHz TG포함 실시간 스펙트럼 분석기

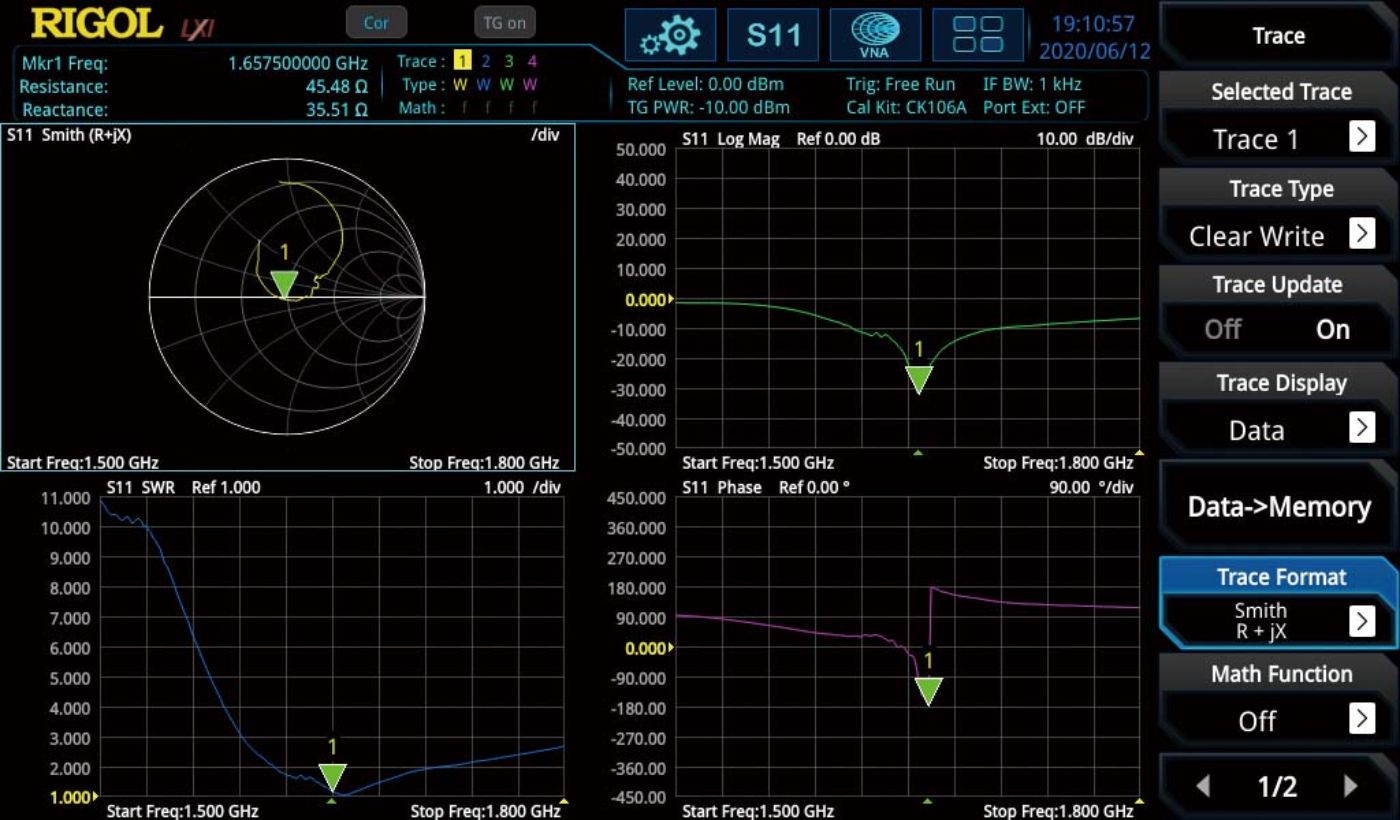

내장 VNA 벡터 네트워크 분석 모드

VNA 모드에서 컴포넌트 및 회로 네트워크에 관련된 S11, S21 및 DTF 측정이 가능합니다. Smith 차트, 극좌표 및 기타 기능을 이용해서 컴포넌트의 네트워크 특성을 정확하게 확인할 수 있습니다.

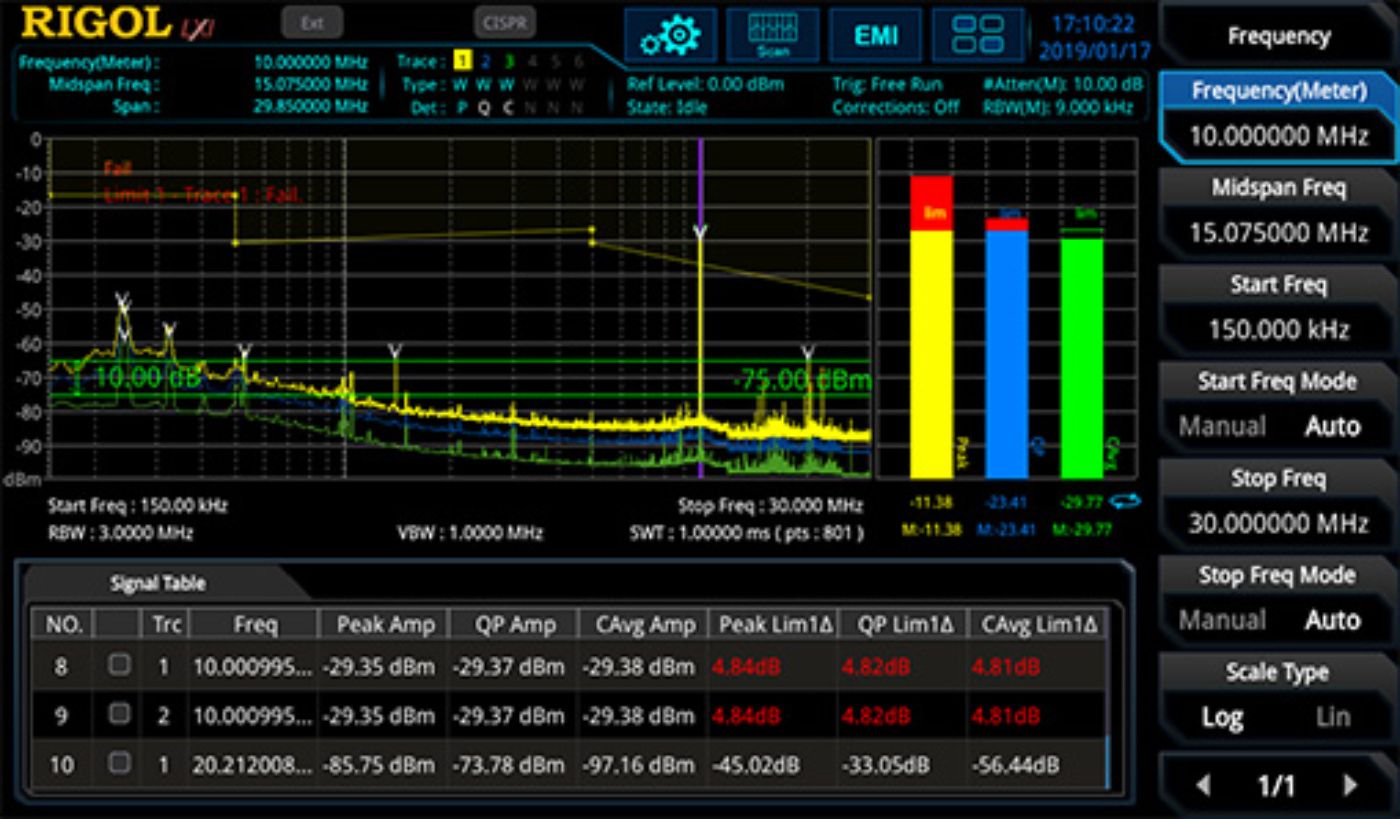

내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트

RSA3000의 내장 EMI 측정 어플리케이션 소프트웨어는 CISPR 규격의 필터와 함께 제품의 전도 방출과 방사를 사전에 테스트하고 방출원을 특정하여 개선하고 출시 시간을 단축합니다.

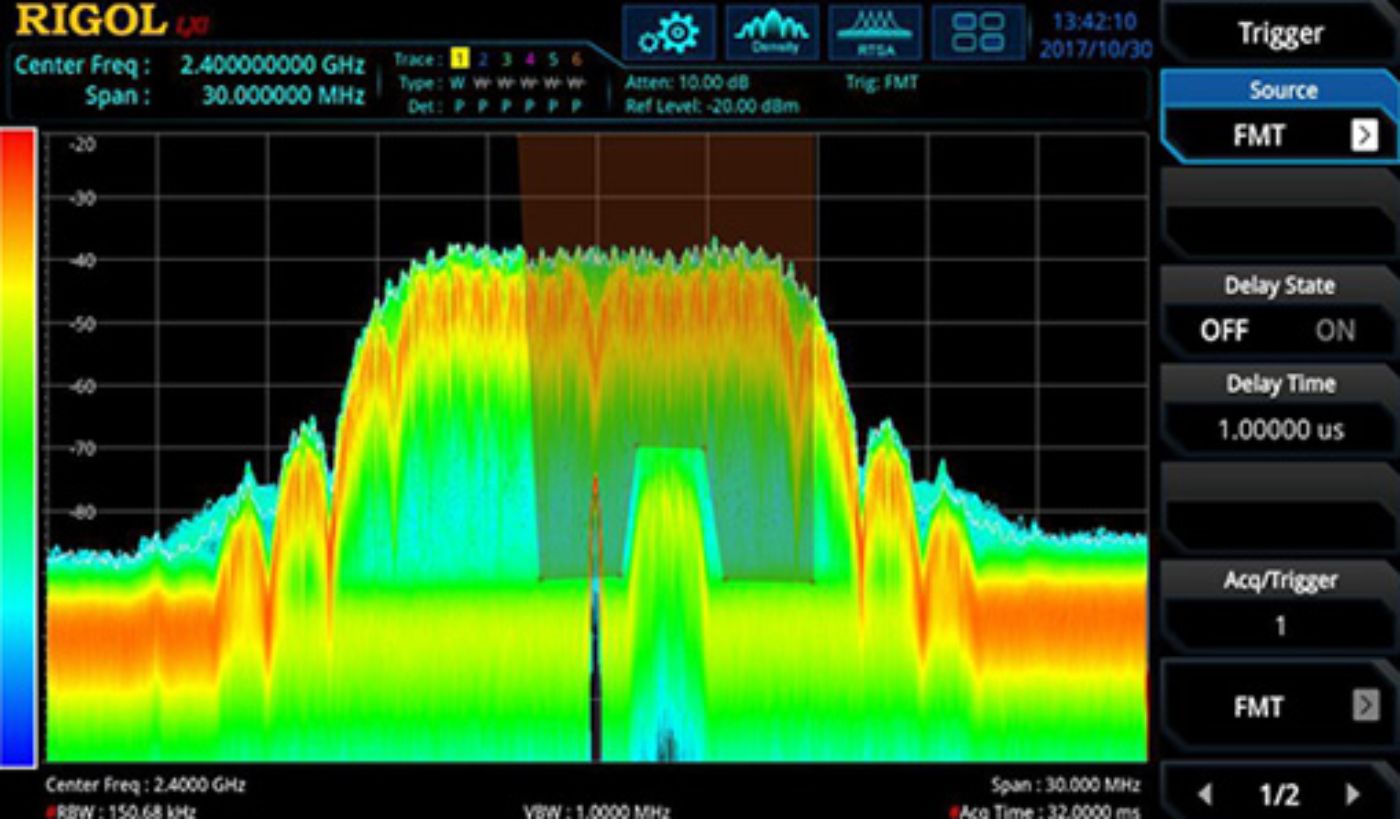

FMT 주파수 마스크 트리거

FMT 주파수 마스크 트리거는 실시간 스펙트럼 분석기의 독특한 트리거 모드입니다. 템플릿을 신속하게 구축하고 템플릿 규칙에 일치하는 신호를 정확하게 찾아 트리거 관측 범위 내에서 산발적 이상을 검출 할 수 있습니다.

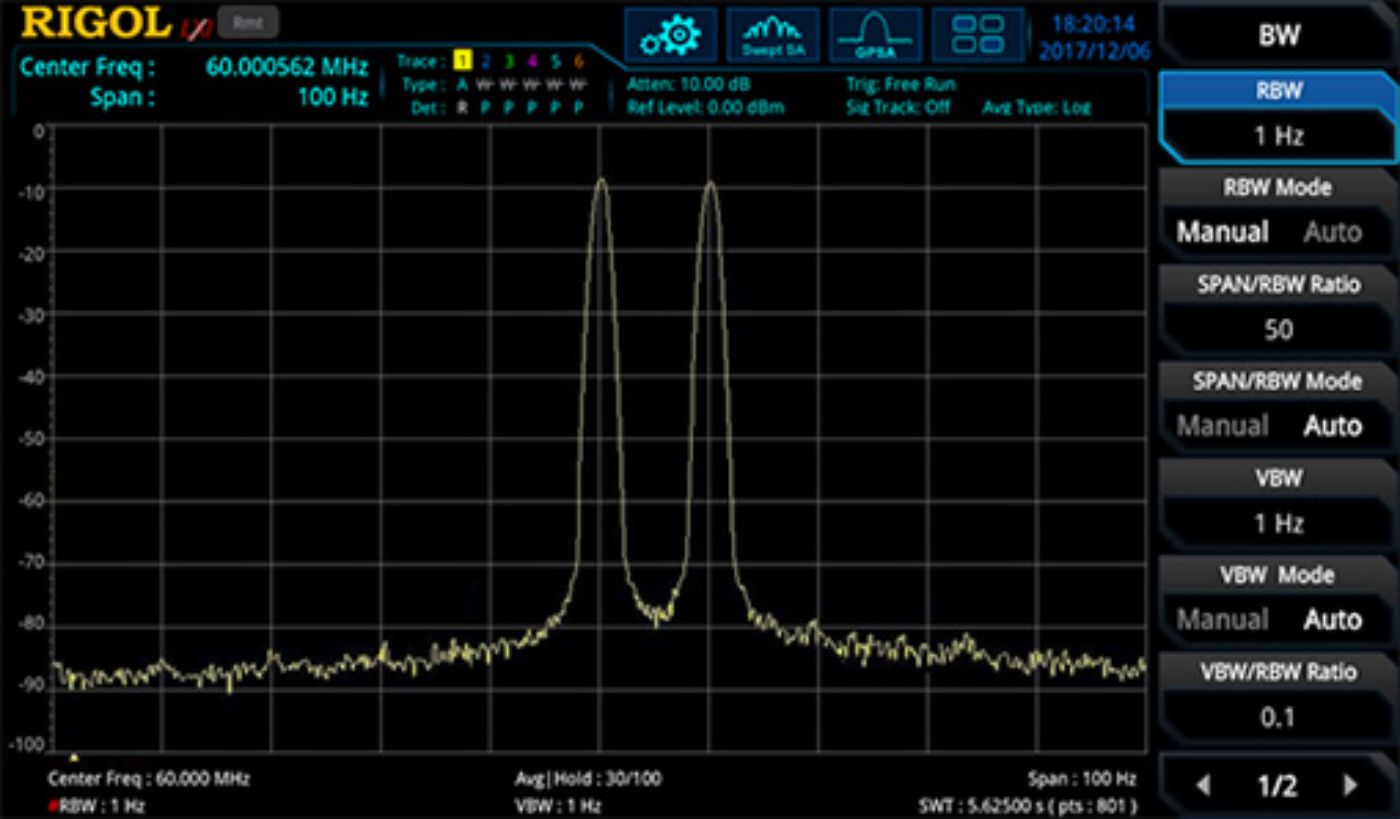

1Hz 최소 분해능 대역폭 (RBW)

주파수가 가까운 신호를 분석하는 것은 많은 RF 디바이스 및 시스템 검증에 중요합니다. RSA3000에서 RBW 설정이 10Hz에서 신호 대역폭을 스위프 가능하며, RSA3000-BW1 옵션을 추가하는 것으로, 1Hz RBW로 설정이 가능하며, 근접한 신호의 세부 사항을 볼 수 있습니다.

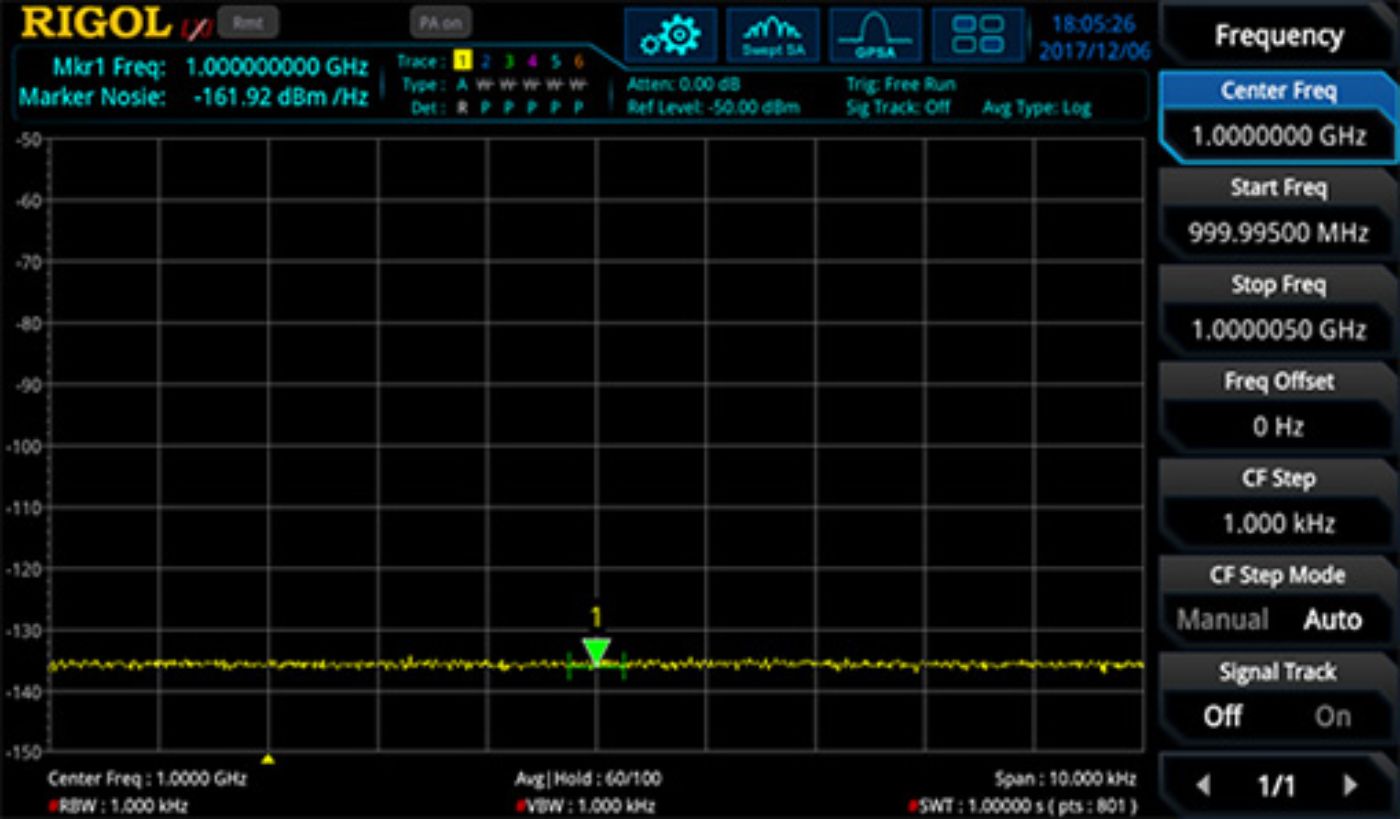

-161 dBm의 DANL (옵션의 프리 앰프 사용시)

낮은 전력 신호 (고조파 및 간섭 파)를 표시하고 스위프 모드와 실시간 모드에서의 문제 해결을 용이하게합니다.

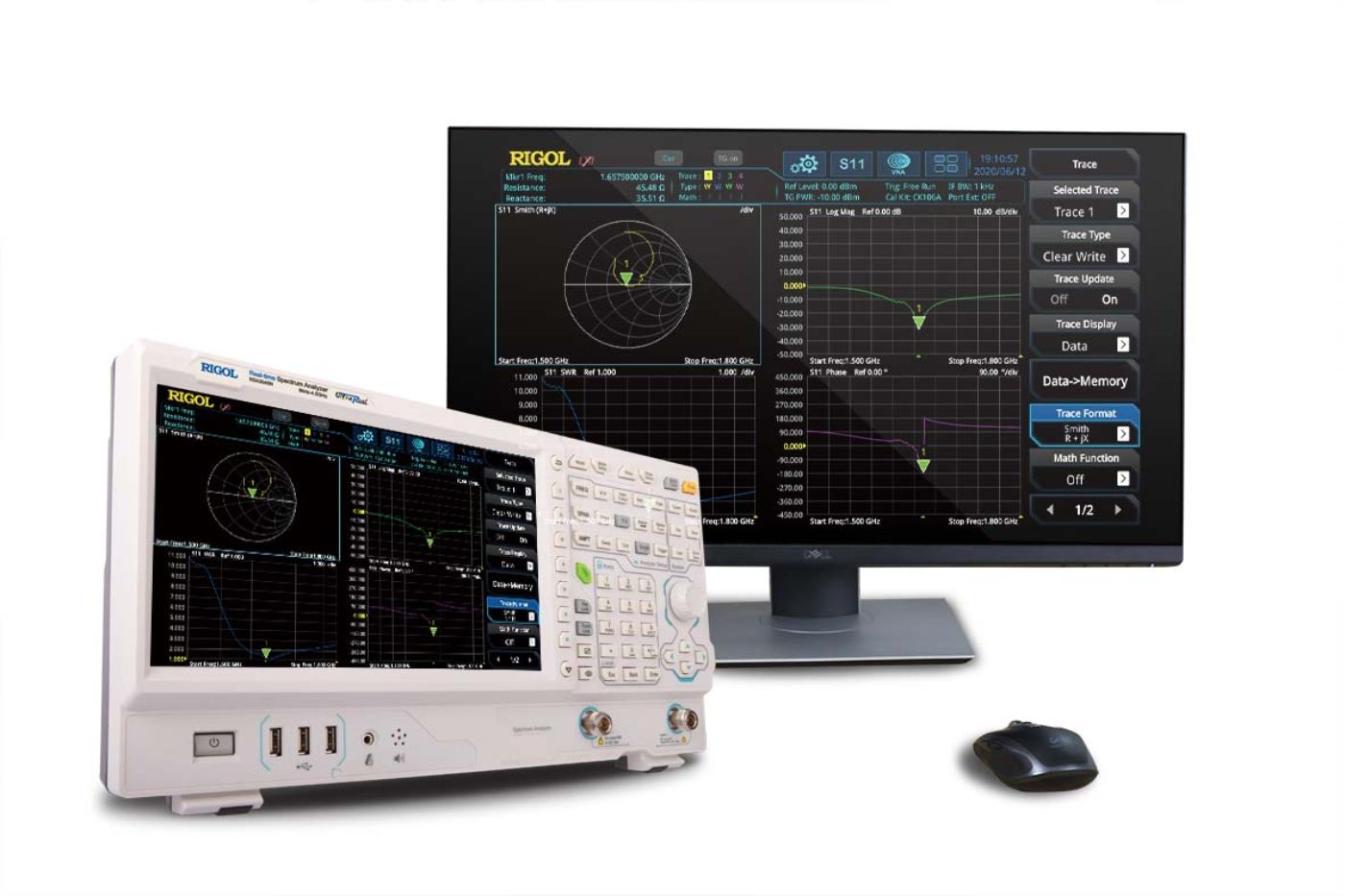

기기간의 연결이 용이한 여러 인터페이스를 제공

HDMI 인터페이스를 통해 계측기를 더 큰 디스플레이 / 모니터에 연결할 수 있습니다. 웹 제어 기능을 사용하면 장치 IP 주소에 액세스하여 장치를 직접 제어 할 수 있어 용이한 원격 제어 환경이 제공합니다.

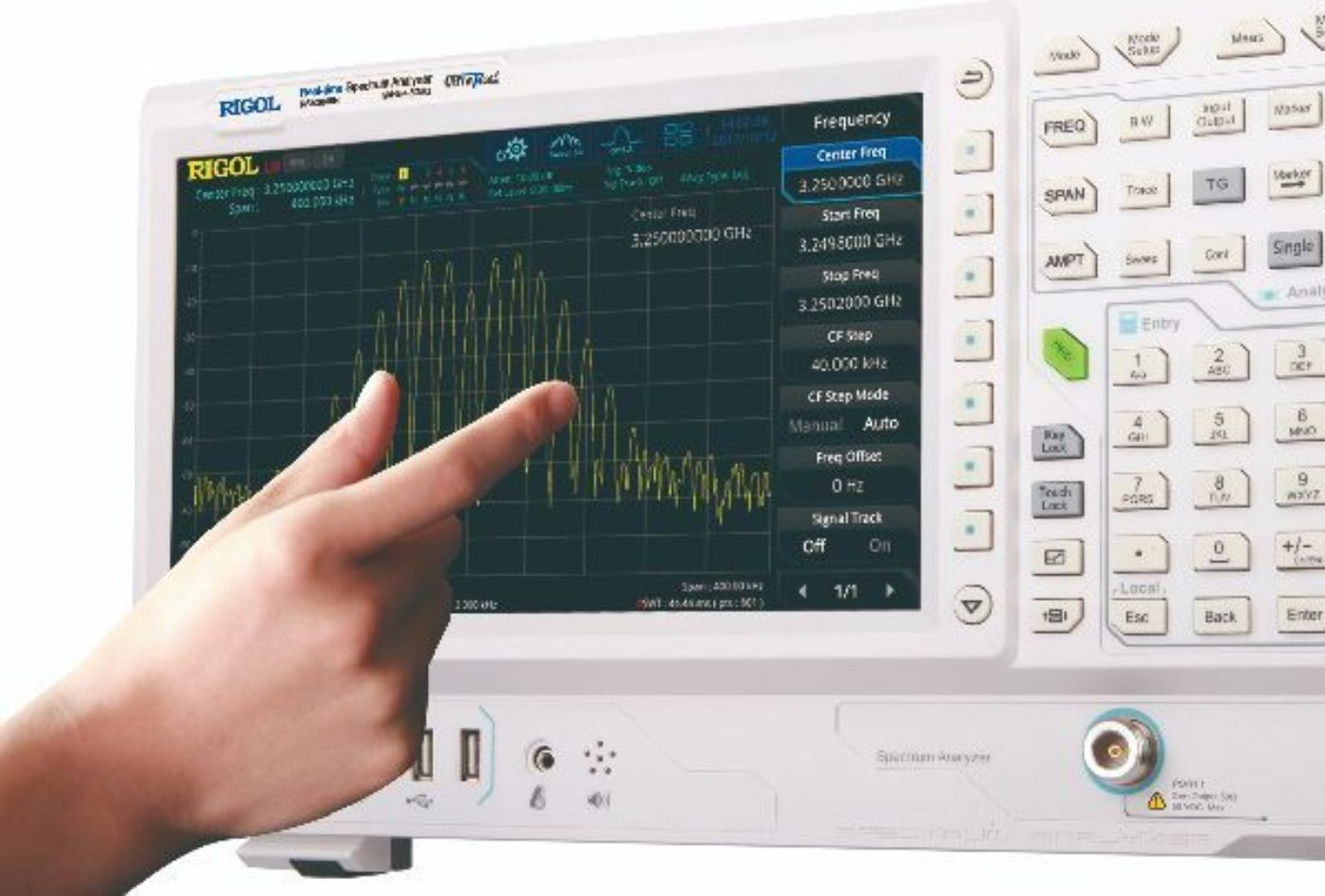

멀티 터치 스크린

RSA3000는 10.1 인치 멀티 터치 정전 식 디스플레이를 제공하고 파형의 드래그, 줌 등의 다양한 제스처를 지원하여 신속한 설정이 가능합니다.

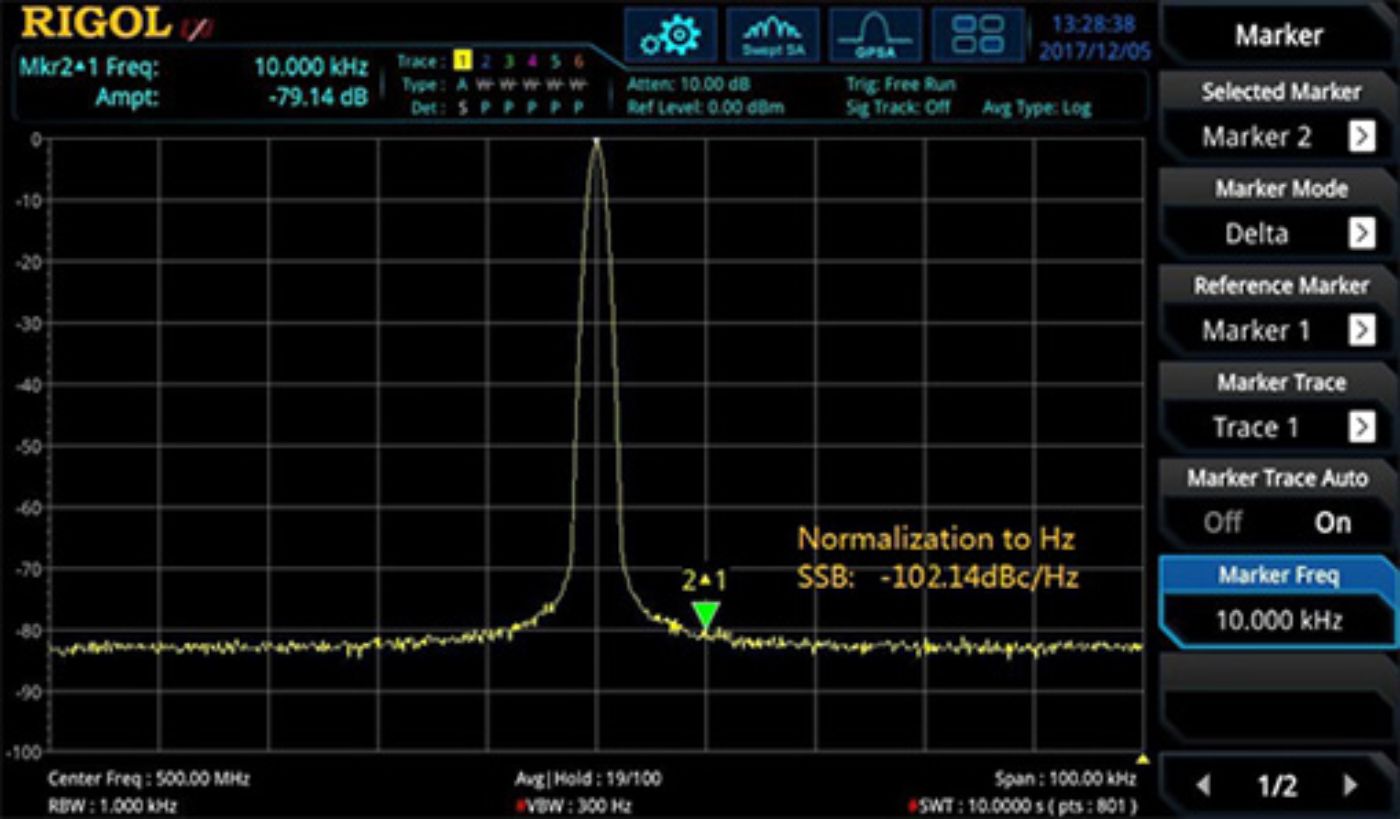

낮은 위상 잡음

우수한 스위프 성능, -102dBc / Hz의 낮은 위상 잡음
